首页  >  产品百科  >  XM2S-1512

XM2S-1512

厂牌: OMRON/欧姆龙

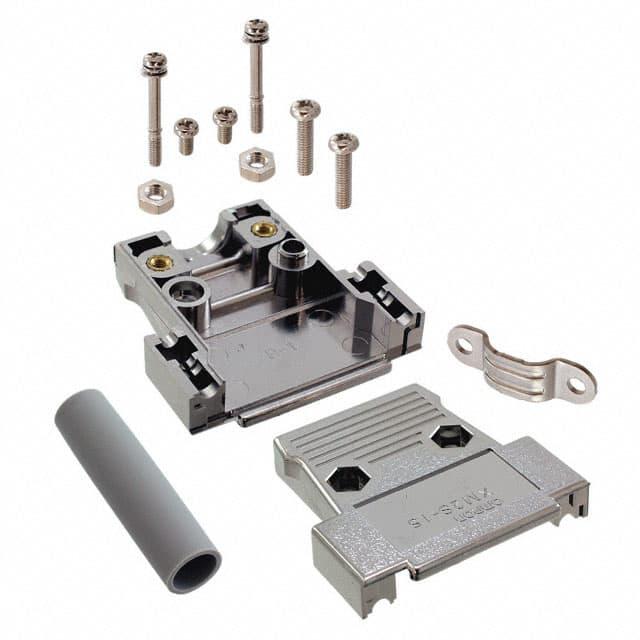

产品描述: Omron 15针D-Sub外壳 XM2S系列, 标准 D-Sub连接器, 直向出线, A尺寸, 银色
供应商型号: CSJ-ST64467580
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub/D形连接器 - 后壳/罩 XM2S-1512

XM2S-1512概述

    D-sub Connectors XM3/XM2S 产品技术手册

    产品简介


    D-sub Connectors XM3/XM2S 系列是一款理想的办公自动化接口解决方案。它们主要用于工业控制系统、通信设备及其它需要高可靠性连接的应用领域。此系列连接器的特点包括抗电磁干扰(EMI)、空间节约设计、出色的噪声保护以及符合行业标准的制造规范。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 5 A (型号XM3B), 3 A (型号XM3B-F) |
    | 额定电压 | 300 VAC |
    | 接触电阻 | 最大15 mΩ (在20 mV, 100 mA下) |
    | 绝缘电阻 | 最小1,000 MΩ (在500 VDC下) |
    | 耐压 | 1,000 VAC持续1分钟 (最大泄漏电流:1 mA) |
    | 工作温度范围 | −55°C至105°C (无冰点);−25°C至85°C |
    | 屏蔽性能 | 面板安装时:最小25 dB (30到900 MHz);印刷电路板上:最小20 dB (30到900 MHz) |

    产品特点和优势


    - 抗电磁干扰:通过屏蔽设计,确保信号传输稳定可靠。
    - 空间节约:型号XM3B-F的多孔和铁芯设计,节省空间并提供卓越的高频噪声防护。
    - 坚固耐用:型号XM2S的金属化塑料外壳,确保连接器的长期耐用性。
    - 认证标准:符合UL认证标准,编号为E103202。
    - 环保合规:RoHS兼容,符合环保要求。

    应用案例和使用建议


    - 办公自动化:适用于办公室自动化设备中的串行通信接口。
    - 工业控制:适用于工厂自动化系统中的传感器和执行器之间的连接。
    - 通信设备:可用于路由器和交换机之间的高速数据传输。
    使用建议:根据具体应用场景选择合适的终端类型(如直角型或直通型),以满足不同安装需求。同时,注意使用适当的接地配件,以增强连接器的屏蔽效果。

    兼容性和支持


    D-sub Connectors XM3/XM2S系列可与其他标准D-sub接口兼容。制造商提供了多种配件,包括接地夹具、固定锚和防尘盖,以支持不同的安装方式。此外,还提供详细的技术文档和客户支持服务,帮助用户更好地使用这些连接器。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法稳固安装 | 检查安装孔的直径和深度是否符合要求,并正确使用接地夹具。 |
    | 信号质量不佳 | 检查连接器是否安装正确,接触电阻是否在正常范围内。 |
    | 电缆连接不稳定 | 确保使用适当的锁紧螺丝,并按照说明书安装防尘盖。 |

    总结和推荐


    总体来说,D-sub Connectors XM3/XM2S 系列在抗电磁干扰、空间节约和坚固耐用方面表现出色。它们广泛应用于办公自动化、工业控制和通信设备领域,是一个值得推荐的选择。用户可以根据具体应用需求,选择合适的终端类型和配件,以确保最佳的连接质量和系统稳定性。

XM2S-1512参数

参数
屏蔽
电缆出口 180°
电缆类型 圆形的
配件类型 Two Piece Backshell
针脚数 15pin
颜色 银色
镀层
零件状态 在售
包装方式 散装

XM2S-1512厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM2S-1512数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub/D形连接器 - 后壳/罩 OMRON/欧姆龙 XM2S-1512 XM2S-1512数据手册

XM2S-1512封装设计

查看详情并下载
Symbol
Footprint
3D Model
