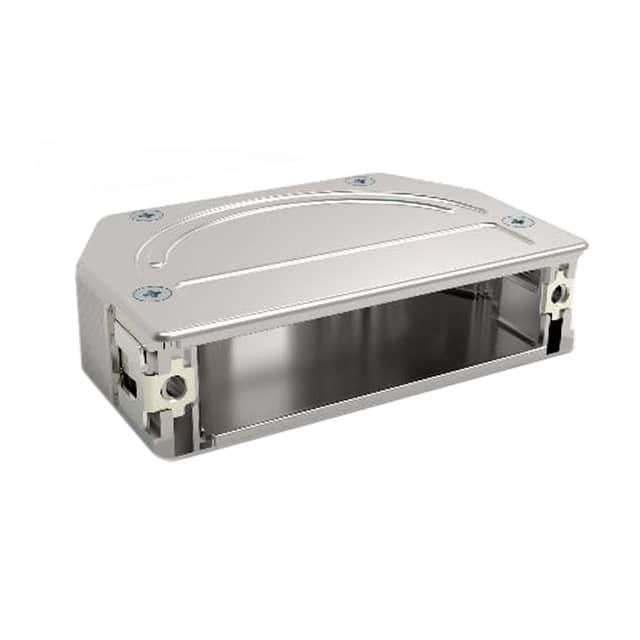

1-2308338-1

厂牌: TE CONNECTIVITY
产品描述: TE Connectivity 50、78针D-Sub外壳, 锌壳体, 斜角出线, D尺寸
供应商型号: 3791995
供应商: 海外现货
标准整包数: 1
TE CONNECTIVITY D-Sub/D形连接器 - 后壳/罩 1-2308338-1

1-2308338-1概述

    # TE Connectivity Rail D-Sub Backshells 技术手册解读

    1. 产品简介


    基本介绍
    TE Connectivity 的 Rail D-Sub Backshells 是一款专为 D-Sub 连接器设计的后壳保护装置,广泛应用于通信、工业控制、医疗设备等领域。该系列产品采用锌合金材料,具有屏蔽功能和直角出口设计,能够有效保护电缆连接点免受外界干扰及物理损伤。其主要型号为 1-2308338-1,兼容 Shell Size 5 的 D-Sub 接口。
    主要功能
    - 提供机械防护:防止电缆因弯曲或振动导致的损坏。
    - 屏蔽电磁干扰(EMI):确保信号传输质量。
    - 多种位置配置:支持 50 或 78 位接线方式。
    应用领域
    适用于铁路交通、自动化控制系统、航空航天以及通用工业电子设备中需要高性能连接解决方案的应用场景。

    2. 技术参数


    | 参数类别 | 具体数值 |

    | 产品类型 | 后壳 |
    | 材质 | 锌 |
    | 接口尺寸 | Shell Size 5 |
    | 连接针数 | 50 或 78 位 |
    | 电缆出口角度 | 180° 和 45° |
    | 工作温度范围 | -40°C 至 +90°C |
    | 认证标准 | UL 94V-0 燃烧等级 |
    | 符合法规 | 符合欧盟 RoHS、ELV 和 REACH |
    3. 产品特点与优势
    特点
    1. 屏蔽设计:内置金属屏蔽层,可有效降低 EMI 干扰。
    2. 坚固耐用:采用锌合金制造,耐腐蚀性强且强度高。
    3. 多样化配置:提供两种不同的针脚数量选择以满足不同需求。
    4. 便捷安装:通过螺钉固定方式轻松完成装配。
    优势
    - 高效保护敏感电子元件不受外部环境影响。
    - 在恶劣工况下仍能保持稳定性能表现。
    - 提升整体系统的可靠性和使用寿命。
    4. 应用案例与使用建议
    应用场景示例
    某轨道交通项目中使用该款背板作为车载信号系统的一部分,成功解决了长时间运行过程中因震动引起的接触不良问题,并显著降低了噪音水平。
    使用建议
    - 根据实际应用场合选择合适的电缆出口角度(如直角用于空间受限区域)。
    - 定期检查安装状态,确保螺丝拧紧程度适当。
    - 在极端温度条件下操作时需注意散热措施。
    5. 兼容性与支持
    该系列产品完全兼容 TE Connectivity 自身生产的其他 D-Sub 系列产品,并且可以通过官方渠道获得详尽的技术文档下载链接。此外,TE 提供了全球范围内的技术支持服务热线 (+1 800 522 6752),以便客户随时咨询相关技术问题。
    6. 常见问题解答
    | 问题描述 | 解决方案 |

    | 如何判断产品是否符合 RoHS 标准? | 查看产品说明书中的合规声明部分即可。 |
    | 遇到屏蔽效果不佳的情况怎么办? | 检查接头周围是否存在金属屏蔽完整度不足的问题。 |
    7. 总结与推荐
    综上所述,TE Connectivity 的 Rail D-Sub Backshells 不仅具备出色的防护性能,还拥有丰富的定制选项以适应各类复杂环境的需求。无论是从可靠性还是经济性角度来看,这都是一款值得信赖的选择。强烈推荐给那些正在寻找高效连接解决方案的专业人士!

1-2308338-1参数

参数
配件类型 Two Piece Backshell
针脚数 50pin
颜色 银色
镀层 -
屏蔽
电缆出口 45°,180°
电缆类型 圆形的
长*宽*高 70.3mm(长度)
应用等级 工业级
零件状态 在售
包装方式 盒装
