首页  >  产品百科  >  XG4H-1431

XG4H-1431

厂牌: OMRON/欧姆龙
产品描述: Latch Holder,Receptacle 2.54mm 2 14pin 3A 150nm 金 黑色 通孔安装 22.3mm(长度)*7.1mm(高度)
供应商型号: XG4H-1431
供应商: 国内现货
标准整包数: 140

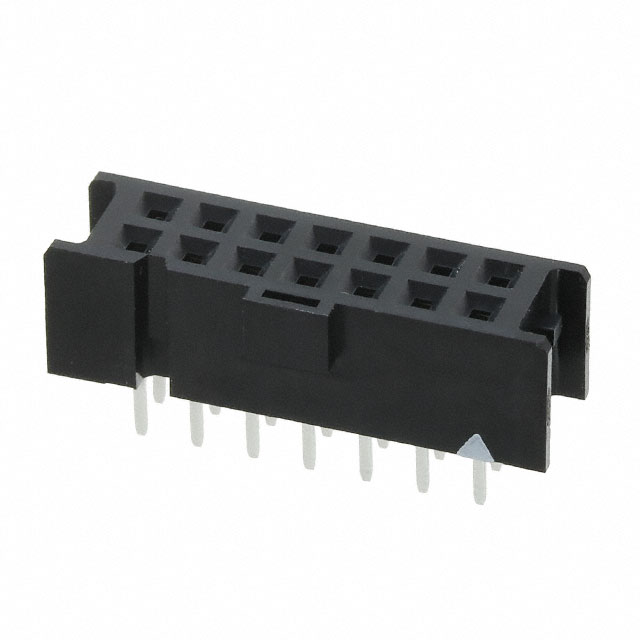

OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XG4H-1431

XG4H-1431概述

    Flat Cable Connectors XG4 技术手册

    产品简介


    Flat Cable Connectors XG4 是一种符合军事标准(MIL-STD)的电路板连接器,具有改良设计。该系列连接器旨在提高可靠性,同时减少空间占用。通过与XG-5 IDC连接器、XG8插头和XG2 PCB连接器组合使用,可以创建无数种不同的配置。这些连接器适用于扁平电缆和印刷电路板的连接,适用于多种应用场景,如军事、工业控制、通信等领域。

    技术参数


    - 额定电流:1 A(例如XG4M)
    - 额定电压:250 VAC(XG4M),300 VAC(其他型号)
    - 接触电阻:最大20 mΩ(在20 mV,100 mA最大时)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC时)
    - 耐压强度:500 VAC持续1分钟(泄漏电流:最大1 mA)
    - 总插入力:每个触点最大1.96 N
    - 拔出力:最小0.39 N(使用测试量规,t = 0.64 mm)
    - 插入耐用性:50次
    - 工作温度范围:-55°C 至 105°C(低温时无结冰)

    产品特点和优势


    1. 可靠性高:采用新生产系统,提高了连接器的可靠性和耐用性。
    2. 空间节省:提供小型化的盒式插头(XG4C)。
    3. 多功能性:IDC插头(XG4E)可用于线缆的转接。
    4. 多样化组合:可以与多种类型的连接器组合使用,满足不同需求。
    5. 锁止机制:XG8和XG4C插头可以通过锁杠杆固定。
    6. 符合标准:符合MIL标准(MIL-C-83503)和UL标准(文件号E103202,除XG4U外)。

    应用案例和使用建议


    Flat Cable Connectors XG4 适用于多种应用场景,如军事系统、工业自动化设备和通信设备。例如,在工业自动化中,这些连接器可以用于连接传感器和控制器,确保信号传输的稳定性和可靠性。建议在安装时遵循手册中的指导,确保正确固定电缆,避免过多的弯曲或拉伸,以延长使用寿命。

    兼容性和支持


    Flat Cable Connectors XG4 可与其他XG系列连接器配合使用,实现多功能组合。厂商提供了详细的技术支持文档和培训资料,帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    1. 问题:连接器无法完全插入
    解决方案:检查电缆和连接器是否有损坏或异物堵塞,确保插入过程中没有卡住。
    2. 问题:锁杠杆无法正常工作
    解决方案:确保按照手册中的步骤正确操作锁杠杆,不要使用工具强行操作。
    3. 问题:连接器接触不良
    解决方案:清洁连接器端子和电缆接口,确保没有氧化或污垢影响接触效果。

    总结和推荐


    Flat Cable Connectors XG4 在可靠性、多功能性和空间节约方面表现出色,非常适合需要高密度连接的应用场景。其广泛的标准认证和丰富的组合选项使其成为市场上非常具有竞争力的产品。强烈推荐使用Flat Cable Connectors XG4 连接器,特别是在需要高性能和可靠性的场合。

XG4H-1431参数

参数
类型 Latch Holder,Receptacle
颜色 黑色
间距-配接 2.54mm
防护等级 -
触头镀层 - 配接
排数 2
额定电流 3A
针脚数 14pin
触头镀层厚度 - 配接 150nm
长*宽*高 22.3mm(长度)*7.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

XG4H-1431厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XG4H-1431数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 OMRON/欧姆龙 XG4H-1431 XG4H-1431数据手册

XG4H-1431封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
140+ ¥ 2.928
700+ ¥ 2.736
库存: 2660
起订量: 140 增量: 140
交货地:
最小起订量为:140
合计: ¥ 409.92
直接购买
加入购物车
