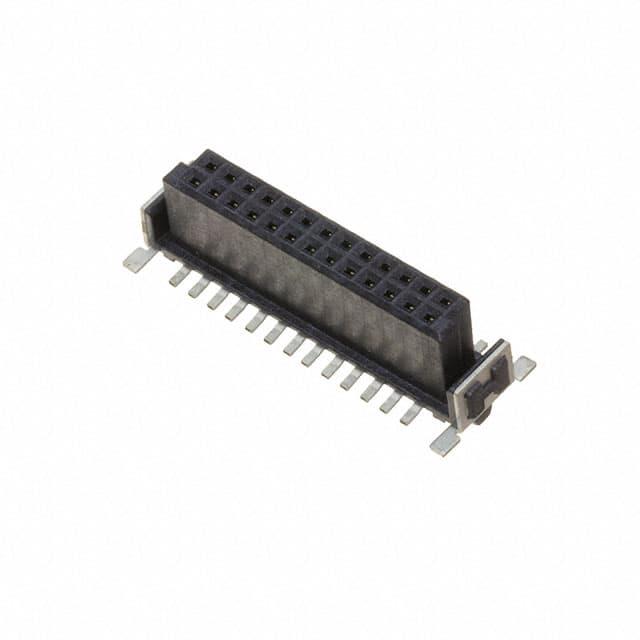

XH5B-2615-4N

厂牌: OMRON/欧姆龙
产品描述: Push-Pull,Socket 1.27mm 2 26pin 1A 金 黑色 贴片安装
供应商型号: XH5B-2615-4N
供应商: Master
标准整包数: 280
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 XH5B-2615-4N

XH5B-2615-4N概述

    XH5-N 系列电子元器件产品手册

    产品简介


    XH5-N系列是一款半间距表面贴装(SMT)连接器,适用于板对板和板对线的应用场景。这些连接器具有1.27毫米的间距,能够安装在电路板的背面。主要功能包括表面贴装技术(SMT)兼容性、高精度电路板定位凸台、支持回流焊接以及广泛的堆叠高度范围。其应用领域涵盖广泛的电子设备,如通信设备、计算机系统、工业自动化设备等。

    技术参数


    - 电气特性:额定电流为1A,额定电压为100VAC,接触电阻最大为25mΩ(在20mVDC、100mA最大时),绝缘电阻最小为1,000 MΩ(在500VDC时),介电强度为500VAC,持续1分钟(泄漏电流最大为1mA)。
    - 机械特性:插入耐久性达到500次,可操作环境温度范围为-55°C到105°C(无凝露或冰冻)。
    - 材料:外壳采用LCP(UL94 V-0)/黑色,触点为铜合金镀金,端子为铜合金镀锡,固定件为铜合金镀锡。

    产品特点和优势


    XH5-N系列连接器的主要特点是其高可靠性、多功能性和易用性。其独特的设计使其能够在多种复杂环境下保持稳定的工作状态。其高精度定位凸台和大范围的堆叠高度,使得安装和布局变得更加灵活。同时,回流焊接的兼容性大大提高了生产效率,降低了制造成本。

    应用案例和使用建议


    根据手册提供的信息,XH5-N系列连接器广泛应用于板对板连接和板对线连接。例如,在通信设备中,它们可用于连接不同层的电路板;在工业自动化设备中,它们可以实现复杂的布线结构。为了确保最佳性能,建议在使用前检查插头和插座之间是否存在过度错位或倾斜,确保连接完全到位以保证接触可靠性。此外,在插拔过程中避免施加极端负载,以免损坏连接器。

    兼容性和支持


    XH5-N系列连接器支持回流焊接,适合多种表面贴装工艺。制造商提供了详尽的技术文档和指南,包括预热时间、焊接时间和温度等参数。此外,还提供了一系列预防措施,以确保正确使用和长期可靠运行。

    常见问题与解决方案


    - 问题:插针变形。
    - 解决方案:避免对插针施加过大的负载,禁止从电路板上掉落或粗暴处理连接器。不要在未固定于电路板上的情况下插入或拔出连接器,以免导致插针变形。
    - 问题:预热和焊接条件不明确。
    - 解决方案:推荐的回流条件为最大温度260°C,时间20到40秒。具体条件可能因焊料类型、制造商、焊料量、电路板尺寸和其他安装材料而异。建议仔细检查并选择合适的实际条件。

    总结和推荐


    XH5-N系列连接器以其高可靠性、多功能性和易用性在市场上具备很强的竞争优势。它们适用于广泛的电子设备,特别是在需要高性能和稳定性要求的应用场景。总体而言,强烈推荐使用该系列产品,特别是对于需要高性能和高稳定性的项目。

XH5B-2615-4N参数

参数
排数 2
颜色 黑色
针脚数 26pin
触头镀层 - 配接
额定电流 1A
类型 Push-Pull,Socket
间距-配接 1.27mm
防护等级 -
触头镀层厚度 - 配接 -
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XH5B-2615-4N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5B-2615-4N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 针座 - 插座/母插口 OMRON/欧姆龙 XH5B-2615-4N XH5B-2615-4N数据手册

XH5B-2615-4N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
280+ $ 3.5934 ¥ 29.2876
560+ $ 3.3549 ¥ 27.4733
1120+ $ 3.3338 ¥ 27.3005
2520+ $ 3.3233 ¥ 27.2141
5040+ $ 3.3022 ¥ 27.0413
7560+ $ 3.3022 ¥ 27.0413
库存: 280
起订量: 280 增量: 0
交货地:
最小起订量为:280
合计: ¥ 8200.52
