XW5E-S4.0-2.2-1

产品分类:
厂牌: OMRON/欧姆龙

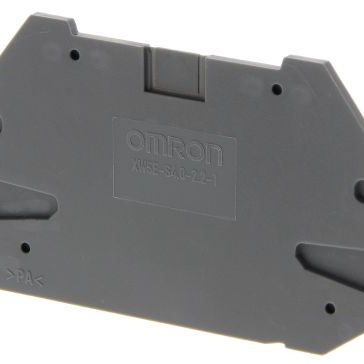

产品描述: Omron, XW5E 系列 端盖端盖, 使用于XW5G-S4.0-2.2-1 接地端子块、XW5T-S4.0-2.2-1 馈通端子块
供应商型号: ET-2578849
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙  XW5E-S4.0-2.2-1

XW5E-S4.0-2.2-1概述


    产品简介


    DIN轨道终端块(带螺钉端子)
    DIN轨道终端块广泛用于控制面板中,通过螺钉端子将导线固定。产品型号为XW5T,具有多种规格,适用于不同直径的导线。这些终端块不仅适用于普通导线,还提供可熔断终端块和断开终端块,满足各种应用场景需求。

    技术参数


    尺寸和重量
    - 尺寸 (mm):
    - 1 tier, 1:1: 5×48.2×56, 6×48.2×56, 8×48.2×56, 10×48.2×56.2
    - 2 tiers, 1:1: 5×65.8×71.4, 6×58×56
    - 1 tier, 2:2: 6×69×58, 6×73×75
    - 重量:
    - 约 7g, 9g, 14g, 16g, 12g, 14g, 13g, 16g, 18g, 19g
    电气特性
    - 额定电压 (IEC):
    - Feed Through Terminal Blocks: 1,000V
    - Grounding Terminal Blocks: 600V (XW5G), 1,000V (XW5G)
    - Terminal Blocks with Fuses: 800V
    - 额定电流 (IEC):
    - Feed Through Terminal Blocks: 24A, 32A, 41A, 57A, 76A
    - Grounding Terminal Blocks: 20A, 32A, 41A, 57A, 85A
    - Terminal Blocks with Fuses: 6.3A, 10A
    - 额定冲击电压: 8kV
    - 操作温度范围: −40°C 至 55°C
    - 操作湿度范围: 5% 至 95%
    其他
    - 标准合规性: UL, CSA, IEC60947-7-1, IEC60947-7-2
    - 端盖: XW5E-S2.5, XW5E-S4.0-1.2-1, XW5E-S4.0-2.2-1, XW5E-S4.0-1.1-2
    - 适用标签: XW5Z-S2.5LB, XW5Z-S4.0LB, XW5Z-S6.0LB

    产品特点和优势


    DIN轨道终端块以其广泛的适用范围和高性能而著称。可以与不同规格的导线(从0.14mm²到185mm²)配合使用,支持多层安装(最多两层)。它们的设计确保了安全可靠的连接,符合国际标准(UL, CSA, IEC),能够在广泛的温度和湿度范围内工作。此外,产品提供了多种颜色选择,以适应不同的布线需求和颜色编码要求。

    应用案例和使用建议


    这些终端块广泛应用于工业控制系统、自动化设备和配电系统中。例如,在工厂自动化中,它们可用于连接传感器和执行器,确保信号传输的稳定性和可靠性。在使用过程中,应遵循以下建议:
    1. 确保稳固安装: 在接线前,务必确认终端块已牢固地安装在DIN轨道上。
    2. 避免过载: 不要在每个端子插入孔中插入多于一根导线。
    3. 适当剥离导线: 在剥离导线绝缘层时,注意不要损坏芯线,并确保绞合导线扭紧后连接。

    兼容性和支持


    这些终端块与市场上大多数导线和相关设备兼容,适合多种安装条件。厂商提供了详尽的技术文档和支持,确保用户能够顺利安装和维护这些终端块。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线松动 | 使用合适的扭矩旋紧螺钉,确保连接稳固 |
    | 导线损坏 | 正确剥离导线绝缘层,避免损坏芯线 |
    | 接触不良 | 确保导线没有过度弯曲,避免接触不良 |

    总结和推荐


    综上所述,DIN轨道终端块(带螺钉端子)XW5T 是一款功能强大且灵活的产品,适用于各种工业应用场景。其高可靠性和广泛兼容性使其成为行业中的首选。我们强烈推荐使用这些终端块,尤其是在需要高稳定性、多功能性和标准化连接的场合。

XW5E-S4.0-2.2-1参数

参数
零件状态 在售
包装方式 散装

XW5E-S4.0-2.2-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5E-S4.0-2.2-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XW5E-S4.0-2.2-1 XW5E-S4.0-2.2-1数据手册

XW5E-S4.0-2.2-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
