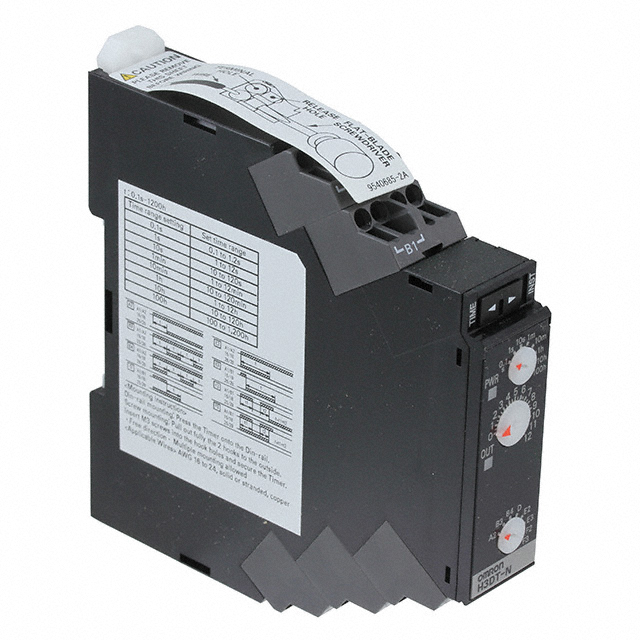

H3DT-N2 AC/DC24-240

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: SPDT Time Delay Relays 24VAC/24VDC 240VAC/240VDC Relay Output
供应商型号: CGC-H3DT-N2 AC/DC24-240
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他工具 H3DT-N2 AC/DC24-240

H3DT-N2 AC/DC24-240概述

    电子元器件技术手册解析:JAPAN Multi-range, Multi-mode Timer

    产品简介


    JAPAN Multi-range, Multi-mode Timer 是一款集多功能和多模式于一体的定时器,适用于多种工业自动化控制场合。此定时器能够处理广泛的工作电压范围,具备多种操作模式,从而满足不同应用场景的需求。它不仅在自动化控制系统中扮演着重要角色,还广泛应用于各种机械、仪表及电子设备中。

    技术参数


    JAPAN Multi-range, Multi-mode Timer 的主要技术参数如下:
    | 参数项 | 具体数值 |

    | 额定供电电压 | 24至240 VAC/DC,50/60 Hz |
    | 操作模式 | A2(通电延时),B3(闪烁关启),B4(闪烁开启),D(信号关延迟),E2(间隔),E3(信号关间隔),F2(累积,通电延时),F3(累积,间隔) |
    | 输入方式 | 电压输入 |
    | 最小输入信号宽度 | 50 ms(启动输入) |
    | 复位时间 | 0.1 秒 |
    | 控制输出 | 在电阻负载下,250 VAC 时为5A,在30 VDC 时为5A,125 VDC 时为0.15A最大值,125 VDC 时为0.1A最大值(L/R=7ms) |
    | 最小适用负载 | 5 VDC 时为10 mA |
    | 工作时间精度 | 最大值为FS的±1%,(1.2秒范围内最大误差为±1%±10 ms) |
    | 设置误差 | FS的±10%最大值,±0.05秒 |
    | 工作温度范围 | -20至60°C |
    | 工作湿度范围 | 25%至85% |
    | 防护等级 | IP30(接线端子防护等级IP20) |

    产品特点和优势


    JAPAN Multi-range, Multi-mode Timer 主要具有以下优势:
    1. 多功能性:集成多种操作模式(如通电延时、闪烁关启、间隔等),适用于各种不同的自动化需求。
    2. 高可靠性:支持广泛的电压范围,具备较强的适应性和抗干扰能力。
    3. 精准控制:精确的时间控制能力,适合需要精密定时的场景。
    4. 坚固耐用:设计上符合严格的工业标准,能够在极端环境下保持良好的性能。

    应用案例和使用建议


    JAPAN Multi-range, Multi-mode Timer 可用于各种工业控制系统中,例如生产线上的定时控制、设备的开关机管理等。为了实现最佳效果,建议按照以下步骤进行配置和使用:
    1. 根据具体的应用需求选择合适的工作模式。
    2. 确保输入电压和负载符合设备的技术参数。
    3. 使用前先检查设备是否已正确安装并连接所有必要的组件。
    4. 定期进行设备的维护检查,确保其正常运行。

    兼容性和支持


    根据手册内容,JAPAN Multi-range, Multi-mode Timer 与其他同类产品或设备的兼容性较好。厂家提供详尽的技术文档和在线支持,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:设备无法启动。
    解决方案:检查输入电压是否符合要求,确认所有接线是否牢固无误。

    2. 问题:控制输出异常。
    解决方案:检查负载是否在规定范围内,重新校准输出设置。

    3. 问题:时间设定不准确。
    解决方案:调整时间设定值,必要时进行设备复位。

    总结和推荐


    综上所述,JAPAN Multi-range, Multi-mode Timer 凭借其多功能性、高可靠性和精准控制能力,在工业自动化领域表现出色。其优秀的性能和丰富的应用案例使其成为众多用户的首选。如果您正在寻找一款高效且灵活的定时控制解决方案,强烈推荐您考虑使用这款产品。

H3DT-N2 AC/DC24-240参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

H3DT-N2 AC/DC24-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3DT-N2 AC/DC24-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3DT-N2 AC/DC24-240 H3DT-N2 AC/DC24-240数据手册

H3DT-N2 AC/DC24-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
