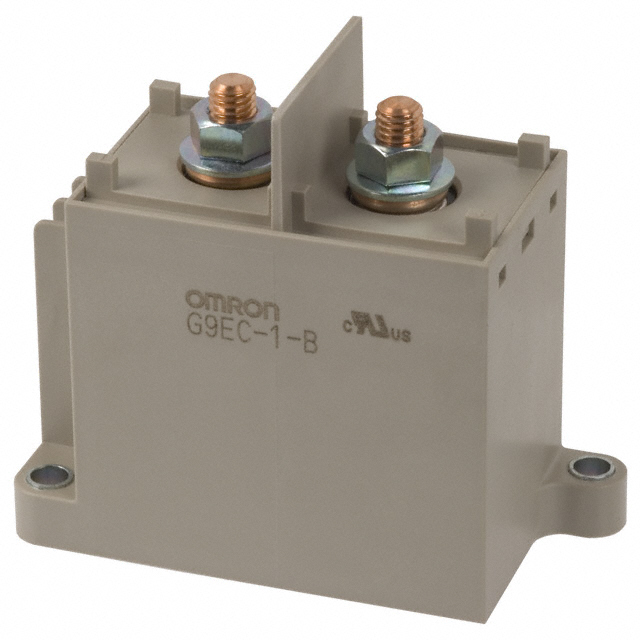

G9EC-1-B DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G9EC系列, 24V 直流线圈电压, 切换电流200A, 单极常开
供应商型号: J-OMRO-0091258
供应商: Chip1stop
标准整包数: 1
OMRON/欧姆龙 其他继电器 G9EC-1-B DC24

G9EC-1-B DC24概述


    产品简介


    产品名称:G9EC-1系列直流电源继电器(200-A型号)
    产品类型:直流继电器
    主要功能:适用于高电压、大电流负载的切换和通断操作,能够在额定条件下处理高达200A的直流电流。
    应用领域:广泛应用于工业控制、电机控制、电池管理系统等领域。

    技术参数


    | 参数项目 | 值 |

    | 额定电压(DC) | 12V, 24V, 48V, 60V, 100V |
    | 额定电流(mA) | 938 (12V), 469 (24V), 234 (48V), 188 (60V), 113 (100V) |
    | 线圈电阻(Ω) | 12.8 (12V), 51.2 (24V), 204.8 (48V), 320.0 (60V), 888.9 (100V) |
    | 最大电压(V) | 110%额定电压(在23°C下10分钟内) |
    | 接触电压降(最大) | 0.1V (在200A时) |
    | 接触电阻(最大) | 30mΩ(典型值0.2mΩ) |
    | 绝缘电阻(最小) | 1,000MΩ(线圈对触点之间) |
    | 负载能力 | 200A (400V DC) |
    | 短时承载电流 | 300A (15min) |
    | 冲击耐受电压(最大) | 4,500V |
    | 振动耐受频率 | 10-55-10Hz (0.75mm单振幅) |
    | 冲击耐受加速度 | 490m/s² |

    产品特点和优势


    - 紧凑设计:尺寸仅为98 x 44 x 86.7 mm (L x W x H),适合紧凑空间应用。
    - 高性能触点:能够处理高达200A的电流和400V的电压。
    - 气密密封:确保在高容量负载下的稳定运行。
    - 灵活安装方向:无方向限制,便于组装。
    - 安全认证:UL/CSA标准UL508认证,符合RoHS要求。

    应用案例和使用建议


    应用案例:该继电器在电池管理系统、电机控制和其他需要高电压、大电流切换的应用场合中表现出色。
    使用建议:
    - 在接线前,请确保正确连接终端,以免损坏设备。
    - 在使用前进行必要的系统测试和验证,以确保系统的安全性和可靠性。
    - 考虑到冲击和振动因素,在恶劣环境中使用时需特别注意设备的稳定性和耐用性。

    兼容性和支持


    - 兼容性:该继电器支持多种电压等级,适用于不同的应用场景。
    - 厂商支持:提供详细的技术文档和客户支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 如何正确安装该继电器?
    - A: 确保正确连接终端,且安装方向不受限制。请参考技术手册中的安装指南进行操作。

    2. Q: 该继电器的最大冲击耐受力是多少?
    - A: 该继电器的最大冲击耐受加速度为490m/s²,可满足大多数工业应用的需求。

    总结和推荐


    总结:G9EC-1系列直流电源继电器具有高容量处理能力和卓越的安全性能,适用于各种高负载需求的应用场景。其紧凑的设计和灵活的安装方式使其成为工业应用的理想选择。
    推荐:鉴于其优异的性能和广泛的应用范围,我们强烈推荐G9EC-1系列继电器给需要处理高电压、大电流的工程师和技术人员。

G9EC-1-B DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 98mm(长度)*86.7mm(高度)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

G9EC-1-B DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9EC-1-B DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9EC-1-B DC24 G9EC-1-B DC24数据手册

G9EC-1-B DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 245 ¥ 2391.1388
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2391.13
直接购买
加入购物车
