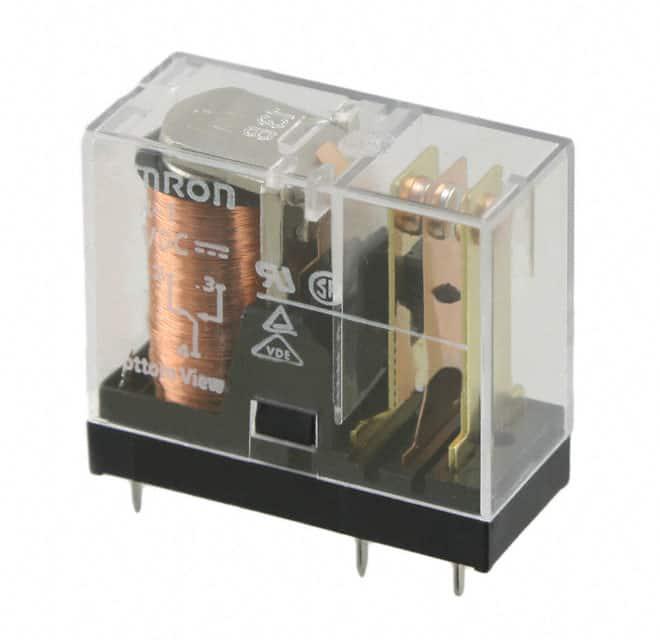

G2R-1-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2R-1系列, 24V 直流线圈电压, 切换电流10A, 单刀双掷
供应商型号: 30C-G2R-1-DC24 插件,12.7X28.8MM
供应商: 云汉优选
标准整包数: 1

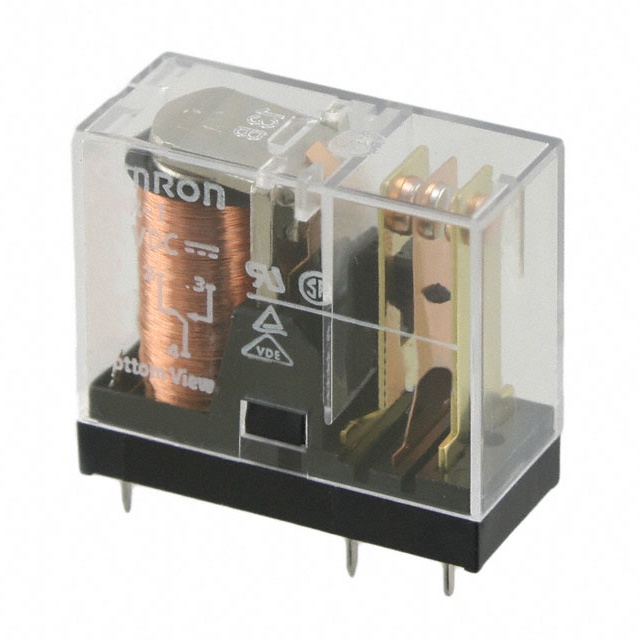

OMRON/欧姆龙 其他继电器 G2R-1-DC24

G2R-1-DC24概述

    G2R PCB Power Relay 技术手册

    产品简介


    G2R PCB Power Relay 是一款单极单掷(SPST-NO)和双极双掷(DPDT)的通用功率继电器。它广泛应用于各种电源控制场合,例如家庭电器、工业自动化系统以及通信设备。该系列继电器分为标准型、高容量型、高灵敏度型及双绕组自保持型,分别适用于不同负载需求的应用场景。

    技术参数


    G2R PCB Power Relay 的关键技术参数如下表所示:
    | 类别 | 参数 | 值 |
    |
    | 额定电流 | 单极/双极 | 10 A(单极),5 A(双极) |
    | 触点形式 | SPST-NO, SPDT, DPST-NO, DPDT
    | 触点材料 | Ag合金(无镉)
    | 切换电压 | 交流负载:最大 380 VAC | 直流负载:最大 125 VDC |
    | 切换电流 | 10 A(单极),5 A(双极)
    | 操作频率 | 机械:18,000 次/小时 | 电气:1,800 次/小时 |
    | 隔离电阻 | 最小值:1,000 MΩ
    | 耐压强度 | 线圈对触点:5,000 VAC | 不同极性的触点间:3,000 VAC(双极) |
    | 工作温度范围 | -40°C 至 70°C
    | 工作湿度范围 | 5% 至 85%
    | 绝缘距离 | 清晰度:8 mm;爬电距离:8 mm
    | 震动抵抗力 | 破坏:10 Hz 至 55 Hz,振幅 0.75 mm | 功能失效:10 Hz 至 55 Hz,振幅 0.75 mm |
    | 冲击抵抗力 | 破坏:1,000 m/s² | 功能失效:200 m/s² 通电时;100 m/s² 未通电时 |

    产品特点和优势


    G2R PCB Power Relay 具备以下显著优势:
    - 安全设计:具备5,000 VAC的线圈与触点之间的耐压强度,以及10,000 V的浪涌抵抗能力。
    - 高性能:额定电流高达10 A(单极),能够承受高达380 VAC和125 VDC的电压切换。
    - 多功能性:提供多种配置选项,包括不同的触点形式、电压等级和封装形式。
    - 高可靠性:耐用性达到百万次操作,能够满足严苛的应用环境需求。
    - 环保:符合RoHS标准,无有害物质。

    应用案例和使用建议


    G2R PCB Power Relay 可用于多种应用场景,例如:
    - 家庭电器:冰箱、空调、洗衣机等家用电器的电源控制。
    - 工业自动化:工厂生产线上的开关控制。
    - 通信设备:服务器机房、电信基站的电源管理。
    使用建议:
    - 正确安装:确保相邻继电器之间留有至少5毫米的间隔,以避免相互干扰。
    - 正确接线:使用规定的快插端子,确保电线直径符合要求。
    - 定期维护:对于双绕组自保持型继电器,每年至少进行一次复位和重新设置,以防止长期使用造成的性能下降。

    兼容性和支持


    - 兼容性:与市面上多数常见的PCB设计兼容,便于集成到现有的电路板上。
    - 支持:制造商提供了详尽的技术文档和客户支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:继电器在高温环境下工作时性能下降。
    - 解决方案:定期进行复位和重新设置,确保继电器维持良好的工作状态。

    2. 问题:继电器在强磁场环境中发生故障。
    - 解决方案:避免在强磁场环境中使用继电器,如需使用请采取屏蔽措施。

    总结和推荐


    G2R PCB Power Relay 以其卓越的性能、可靠的设计和广泛的应用场景,成为市场上备受推崇的产品。无论是家庭电器还是工业自动化,G2R系列继电器都是值得信赖的选择。强烈推荐在需要可靠电源控制的应用中使用G2R系列继电器。

G2R-1-DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*13mm*25.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G2R-1-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-1-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-1-DC24 G2R-1-DC24数据手册

G2R-1-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
