首页  >  产品百科  >  G6Z-1F-DC3

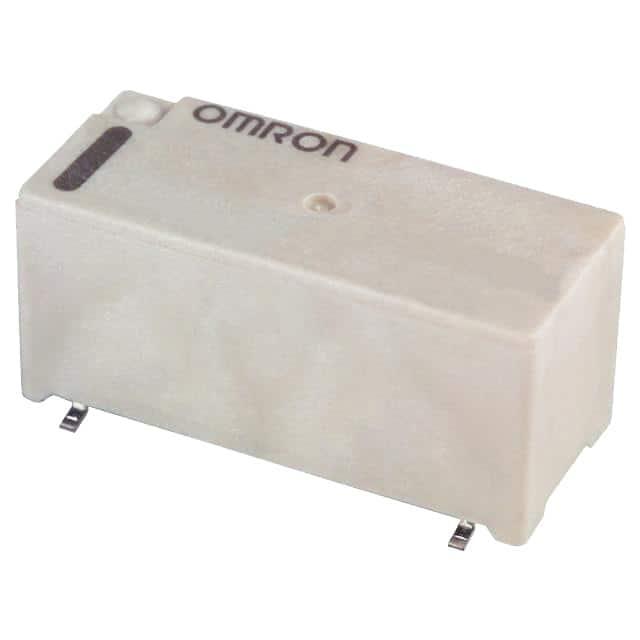

G6Z-1F-DC3

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Signal Relay 3VDC 45Ohm 0.5A SPDT(20x9.6x9.3)mm SMD High Frequency Relay Automotive
供应商型号: Z2979-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6Z-1F-DC3

G6Z-1F-DC3概述

    G6Z 表面贴装高频继电器

    产品简介


    G6Z系列表面贴装高频继电器是专为高频率应用设计的微型单极双掷(SPDT)继电器。其独特的设计使其适用于通信、广播及测试设备等领域。该继电器的特点在于其卓越的高频性能和灵活的设计选项,使其能够满足不同行业对可靠性和稳定性的严格要求。

    技术参数


    - 接触形式: SPDT (单极双掷)
    - 封装形式: 全密封
    - 封装尺寸: 20 × 8.6 × 8.9 mm (长×宽×高)
    - 额定电流: 0.5 A
    - 最大开关电压: 30 VAC / 30 VDC
    - 最大开关电流: 0.5 A
    - 接触电阻: ≤100 mΩ (初始值)
    - 绝缘电阻: ≥100 MΩ (直流500 V)
    - 耐压等级:
    - 线圈与触点间: 1000 VAC, 50/60 Hz, 1分钟
    - 接地与线圈/触点间: 500 VAC, 50/60 Hz, 1分钟
    - 同极触点间: 500 VAC, 50/60 Hz, 1分钟
    - 操作时间: 设置时间 ≤10 ms, 释放时间 ≤10 ms
    - 最小设定/复位脉冲时间: 12 ms
    - 最高环境温度: -40°C至70°C
    - 工作湿度: 5%至85%RH

    产品特点和优势


    G6Z系列继电器以其卓越的高频性能著称,如隔离度高达30 dB,插入损耗低至0.5 dB(在2.6 GHz下),且驻波比(V.SWR)小于1.5。这些性能指标确保了信号传输的高可靠性和低失真。此外,其表面贴装终端结构与半三角板带状传输线相结合,使得安装更加方便。另外,多种型号可供选择,可针对不同负载条件和阻抗需求进行定制,增加了其灵活性。

    应用案例和使用建议


    G6Z系列继电器广泛应用于媒体设备、无线通信系统、公共设备和工业设备中。例如,在电缆调制解调器和视频响应系统中作为信号切换装置;在电视游戏机、卫星无线电单元和车载导航系统中作为信号控制装置;在测量和测试设备中作为多路传输设备。建议在选择该继电器时根据具体的应用场景和负载条件来确定合适的型号,尤其是要注意匹配阻抗的选择以优化信号传输效果。

    兼容性和支持


    G6Z系列继电器提供了多种型号以适应不同的终端形状和触点排列方式,可以灵活应用于不同类型的PCB设计中。此外,厂家还提供相应的技术支持和售后服务,以帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高频性能不达标 | 检查继电器的安装是否正确,确保所有引脚连接无误,阻抗匹配正确 |
    | 继电器频繁跳闸 | 检查负载条件是否超出了继电器的额定范围,适当降低负载或更换更大容量的继电器 |
    | 频繁故障 | 检查是否存在外部干扰,如电磁干扰,必要时采取屏蔽措施 |

    总结和推荐


    G6Z系列继电器凭借其出色的高频性能、小巧的封装尺寸和多样化的型号选择,在高频信号处理和切换领域表现优异。对于需要高性能、紧凑型解决方案的应用场景,G6Z继电器是一个值得推荐的选择。然而,选择合适的型号至关重要,建议在购买前详细阅读技术手册并咨询专业技术人员,以确保选型准确。

G6Z-1F-DC3参数

参数
开关功能 -
继电器类型 -
长*宽*高 8.6mm(宽度)*9.3mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘,管装

G6Z-1F-DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6Z-1F-DC3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6Z-1F-DC3 G6Z-1F-DC3数据手册

G6Z-1F-DC3封装设计

查看详情并下载
Symbol
Footprint
3D Model
