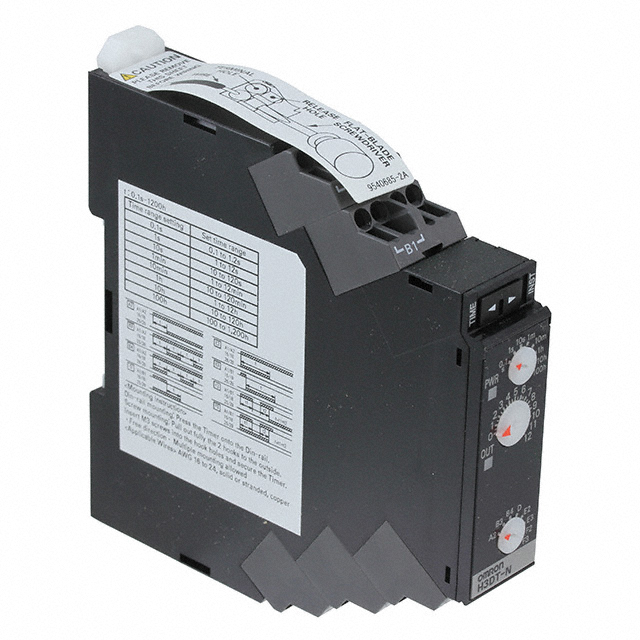

H3DT-N1 AC/DC24-240

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: H3DT-N1 AC/DC24-240
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他工具 H3DT-N1 AC/DC24-240

H3DT-N1 AC/DC24-240概述

    电子元器件产品技术手册解析

    1. 产品简介


    产品名称:JAPAN Multi-range, Multi-mode Timer
    产品类型:定时器
    主要功能:提供多种时间范围和模式的定时控制,适用于各种自动化控制系统和机械设备。
    应用领域:广泛应用于工业自动化、电力系统、楼宇自动化等领域。

    2. 技术参数


    - 额定供电电压:24至240VAC/DC,50/60Hz
    - 工作模式:A2、B3、B4、D、E2、E3、F2、F3
    - 输入方法:电压输入
    - 最小输入信号宽度:50ms(启动输入)
    - 电源重置(最小断电时间):0.1秒
    - 控制输出:
    - 250VAC下的电阻负载为5A
    - 30VDC下的电阻负载为5A
    - 125VDC下的电阻负载最大为0.15A
    - 125VDC下的电感/电阻负载为0.1A
    - 最小适用负载:5VDC下的电流为10mA
    - 操作时间精度:±1%FS最大值(±1%±10ms最大值在1.2秒范围内)
    - 设置误差:±10%FS±0.05s最大值
    - 工作温度:-20°C至60°C
    - 工作湿度:25%至85%
    - 防护等级:IP30(接线端子部分:IP20)
    - 尺寸:前视图(单位:毫米)86×90×100,90×5×17.5

    3. 产品特点和优势


    - 多功能定时控制:支持多种工作模式,如延时启动、间隔定时等。
    - 广泛的适用范围:适合不同类型的供电环境和负载需求。
    - 高精度操作:操作时间精度高达±1%,确保准确可靠的定时控制。
    - 广泛的温度和湿度适应性:能够在-20°C至60°C的温度范围内稳定工作,并在25%至85%的湿度条件下正常运行。
    - 坚固耐用:防护等级为IP30,确保在恶劣环境中仍能可靠运行。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化:用于生产线上的定时控制和计时功能。
    - 楼宇自动化:用于楼宇内照明系统的定时开关控制。
    - 电力系统:用于变电站内设备的定时操作。
    使用建议:
    - 在安装过程中,注意确保定时器的输入电压和负载类型符合要求。
    - 在设定时间范围时,根据具体应用需求选择合适的定时区间。
    - 定期检查和维护定时器,确保其工作状态良好,及时更换磨损部件。

    5. 兼容性和支持


    兼容性:
    - 该定时器适用于多种供电环境和负载类型,能够灵活应用于不同的自动化系统中。
    - 具有标准的连接方式和接口,易于与其他电子设备进行集成。
    支持和服务:
    - 用户可以通过访问官方网站获得最新的产品信息和技术支持。
    - 提供详细的技术文档和使用手册,方便用户查阅和学习。

    6. 常见问题与解决方案


    - 问题1:定时器无法正常工作。
    解决办法:检查供电电压是否符合要求,确认接线无误后重新启动设备。
    - 问题2:控制输出不稳定。
    解决办法:确认负载类型和大小是否在规定范围内,调整定时器的设置参数。
    - 问题3:显示异常。
    解决办法:清洁显示屏,检查接线是否有松动或损坏情况。

    7. 总结和推荐


    总结:
    - 优点:JAPAN Multi-range, Multi-mode Timer具有多种工作模式和广泛的时间范围选择,操作简单可靠,适用于多种工业和民用场景。
    - 推荐:鉴于其优秀的性能和广泛的应用领域,强烈推荐在各类自动化控制系统中使用该产品。
    最终评价:
    - JAPAN Multi-range, Multi-mode Timer是一款非常实用且高效的定时器产品,具有广泛的适用性和稳定的性能表现。无论是工业自动化还是日常生活中的定时需求,这款定时器都能完美胜任。

H3DT-N1 AC/DC24-240参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

H3DT-N1 AC/DC24-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3DT-N1 AC/DC24-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3DT-N1 AC/DC24-240 H3DT-N1 AC/DC24-240数据手册

H3DT-N1 AC/DC24-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 327.4771
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 982431.3
