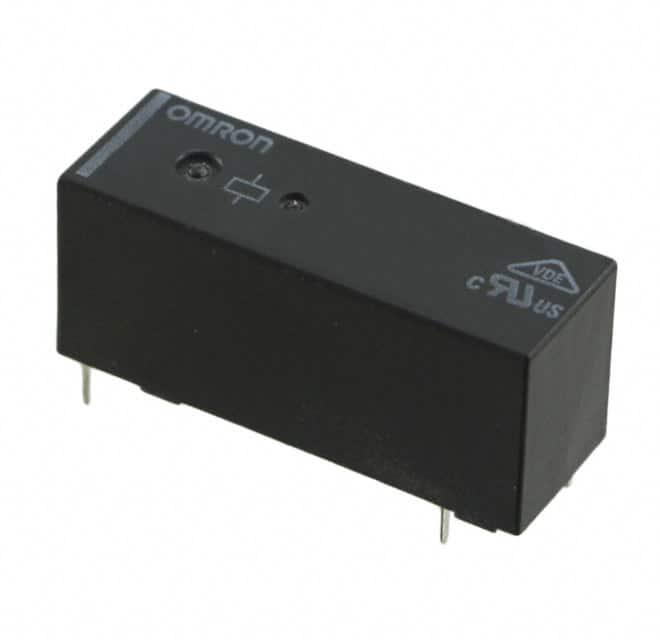

G6RL-14-SR-ASI DC3

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 28.5mm(长度)*12.3mm(高度)
供应商型号: 653-G6RL14SRASIDC3
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6RL-14-SR-ASI DC3

G6RL-14-SR-ASI DC3概述

    G6RL PCB Power Relay 技术手册

    产品简介


    G6RL是一款紧凑型PCB功率继电器,特别适用于需要高可靠性且空间有限的应用场合。它具有低轮廓设计(高度仅为12.3毫米),能够在单极(SPST)或双极(SPDT)模式下切换高达10安培的电流,最大开关容量为2,500瓦特(NO)。这种继电器不仅符合RoHS标准,还具备优秀的抗振动和抗冲击能力,适用于各种恶劣环境。

    技术参数


    - 高度: 12.3毫米
    - 最大切换能力: 2,500瓦特(NO)
    - 绝缘强度: 5千伏
    - 间距: 清晰度和爬电距离均为10毫米
    - 额定电压范围: 3VDC至48VDC
    - 额定电流: 73.3mA(3VDC)至5.0mA(48VDC)
    - 操作和释放电压: 70%最大值到10%最小值,150%额定电压(在23℃时)
    - 功率消耗: 220毫瓦(3VDC)至9,600毫瓦(48VDC)

    产品特点和优势


    G6RL系列继电器拥有诸多优势,使其在多种应用中表现出色:
    - 低轮廓设计: 仅12.3毫米高,适合空间受限的设计。
    - 高性能: 最大开关容量达2,500瓦特(NO),确保高负载应用的稳定性。
    - 高可靠性: 通过严格的耐用性测试,机械寿命高达1,000万次操作。
    - 宽工作温度范围: 能够在-40°C至85°C的环境下正常工作,适应多种工业环境。
    - 高抗干扰能力: 优秀的抗振动和抗冲击能力,确保长期稳定运行。

    应用案例和使用建议


    G6RL系列继电器广泛应用于各种领域,包括锅炉控制、可编程逻辑控制器(PLC)、输入输出端口(I/O ports)、定时器和温度控制器。根据具体应用需求,可以选择不同的额定电压和接触形式。
    使用建议:
    - 在户外应用或涉及潜在化学污染或电气干扰的应用中,建议咨询专业工程师进行安全设计。
    - 对于高可靠性要求的系统,如燃气、水或电力供应系统,务必确保继电器在其额定范围内安全使用,并配备双重安全机制。

    兼容性和支持


    G6RL系列继电器可以与大多数标准PCB板兼容,并且提供多种型号以满足不同应用需求。OMRON公司为客户提供全面的技术支持和维护服务,确保客户能够顺利集成和使用这些产品。

    常见问题与解决方案


    问题1: 继电器在高湿度环境中工作不正常。
    解决方案: 确保继电器安装在适当的密封环境中,避免湿气进入。必要时,可以使用额外的密封材料增加防护。
    问题2: 继电器在高振动环境中失效。
    解决方案: 使用符合更高抗振动标准的型号,并确保继电器固定牢固,避免因振动导致接触不良。

    总结和推荐


    G6RL系列继电器以其卓越的性能、可靠的耐用性和广泛的应用范围,成为一款极具竞争力的产品。无论是需要低轮廓设计的空间受限应用,还是需要高可靠性的关键控制系统,G6RL都能提供理想的解决方案。强烈推荐给需要高性能功率继电器的应用场合。

G6RL-14-SR-ASI DC3参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 28.5mm(长度)*12.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G6RL-14-SR-ASI DC3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RL-14-SR-ASI DC3数据手册
