G2R-2-SN AC230(S)

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2R-2系列, 230V 交流线圈电压, 切换电流5A, 双刀双掷
供应商型号: ET-4375312
供应商: 海外现货
标准整包数: 1

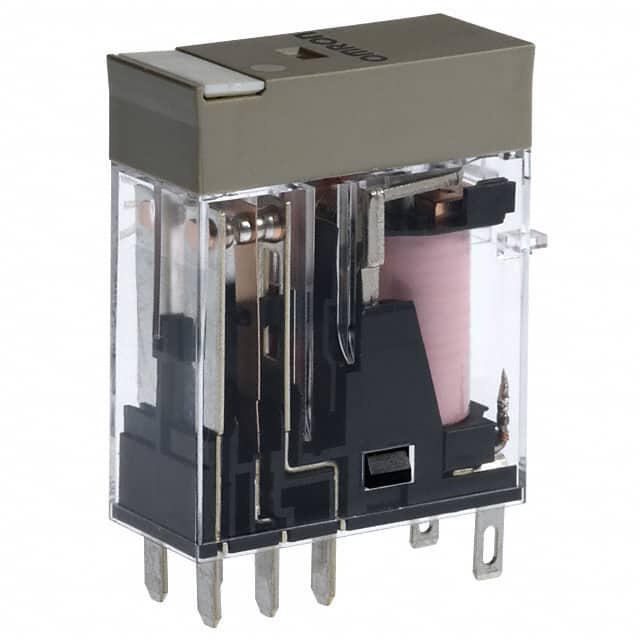

OMRON/欧姆龙 其他继电器 G2R-2-SN AC230(S)

G2R-2-SN AC230(S)概述


    产品简介


    G2R-@-S (S) 通用继电器是一款轻薄且节省空间的插拔式继电器,专为通用应用而设计。这款继电器具备多种型号和配置,可满足不同的电气需求。通过与P2RF-@-PU推入式终端块插座结合使用,能够减少布线工作高达60%,从而提高生产效率。此外,该继电器具有内置机械操作指示器、锁定测试按钮型号及铭牌等功能,使其适用于广泛的工业应用领域。

    技术参数


    继电器结构
    - 接点形式:单极双掷(SPDT),双极双掷(DPDT)
    - 触点形式:单个触点
    额定电压
    - 交流(AC):24V、110V、120V、230V、240V
    - 直流(DC):6V、12V、24V、48V
    继电器特性
    - 接触电阻:最大100mΩ
    - 操作时间:最大15ms
    - 释放时间:AC模式下最大10ms,DC模式下最大5ms(带内置二极管时为20ms)
    - 额定电流:10A(250VAC),5A(30VDC)
    - 最大切换功率:2500VA/300W(AC负载),1250VA/150W(DC负载)
    工作环境
    - 操作温度范围:-40°C至70°C
    - 湿度范围:5%至85%

    产品特点和优势


    1. 减少布线工作:与P2RF-@-PU推入式终端块插座配合使用,可以显著减少布线工作。
    2. 内置机械操作指示器:便于观察继电器的工作状态。
    3. 测试按钮模型:具有锁定测试按钮的功能,确保安全操作。
    4. 高切换能力:10A的最大切换电流,使其适用于大功率负载。
    5. 环保与节能:低功耗设计,降低能耗并延长使用寿命。

    应用案例和使用建议


    应用案例
    - 工业自动化:用于各种机械设备和生产线的控制和保护。
    - 智能家居:用于家庭照明、安防系统的开关控制。
    - 电力系统:作为开关设备的一部分,控制电路的通断。
    使用建议
    - 在安装前确保所有电气连接正确无误。
    - 定期检查继电器的操作状态,以确保其正常运行。
    - 如需进行测试操作,应使用绝缘工具以避免触电风险。

    兼容性和支持


    - 兼容性:该继电器与P2RF-@-PU系列的推入式终端块插座兼容。
    - 技术支持:提供标准的售后服务和技术支持,确保用户获得及时的帮助。

    常见问题与解决方案


    1. 继电器无法正常启动
    - 原因:可能是接线错误或电源电压不足。
    - 解决方案:检查电源电压和接线是否正确。

    2. 继电器过热
    - 原因:可能是因为负载过大或散热不良。
    - 解决方案:降低负载或增加散热措施。

    3. 触点损坏
    - 原因:可能是因为频繁开关导致触点磨损。
    - 解决方案:更换触点或减少频繁操作。

    总结和推荐


    综上所述,G2R-@-S (S) 继电器凭借其紧凑的设计、高效的性能和丰富的功能,成为了一款极具竞争力的产品。无论是应用于工业自动化还是家庭智能化领域,都能展现出卓越的表现。强烈推荐在需要高性能继电器的应用场合中使用此产品。

G2R-2-SN AC230(S)参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*13mm*35.5mm
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G2R-2-SN AC230(S)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-2-SN AC230(S)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-2-SN AC230(S) G2R-2-SN AC230(S)数据手册

G2R-2-SN AC230(S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
