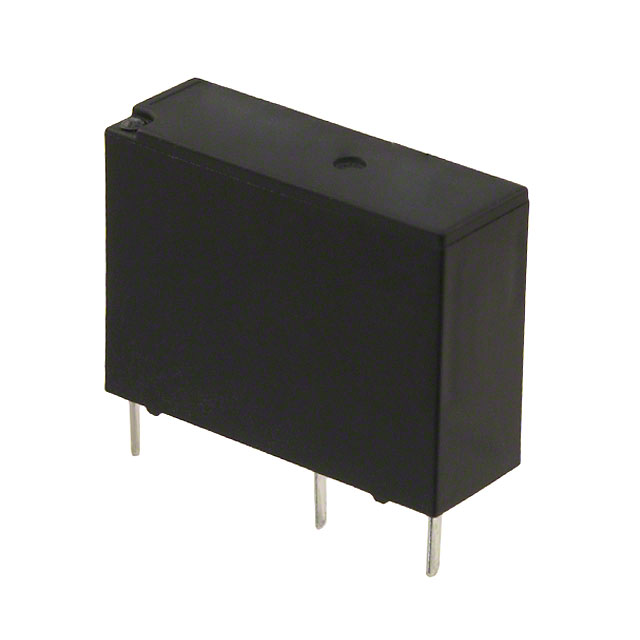

G5NB-1A-EDC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5NB系列, 24V 直流线圈电压, 切换电流5A, 单极常开
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G5NB-1A-EDC24

G5NB-1A-EDC24概述

    G5NB PCB Power Relay 技术手册

    产品简介


    G5NB是一款微型继电器,具有1极开关能力和3A/5A的切换能力,并且具备10kV的冲击耐压能力。该产品主要用于家用电器、热水器、冰箱、空调以及其他小型电器中。G5NB具备高效的磁路设计,提供高灵敏度(200mW)并满足多项国际标准,如UL/CSA/VDE、EN61010和IEC/EN 60335-1等。

    技术参数


    以下是G5NB的一些关键技术参数:
    - 额定电流: 3A(125VAC, 30VDC)
    - 额定电压: 5VDC, 12VDC, 18VDC, 24VDC
    - 最大电压: 31%(标准型)到180%(标准型)
    - 接触电阻: 最大100 mΩ
    - 工作温度范围: -40°C 至 85°C
    - 绝缘电阻: 最小1,000 MΩ
    - 介质强度: 4,000 VAC, 50/60 Hz,持续1分钟
    - 冲击耐受电压: 10 kV (1.2 x 50 μs)
    - 振动耐受性: 破坏:10至55Hz,振幅0.75mm;失灵:10至55Hz,振幅0.75mm
    - 冲击耐受性: 破坏:1,000 m/s²;失灵:100 m/s²
    - 机械寿命: 最小5,000,000次操作
    - 电气寿命: 200,000次操作(标准型), 100,000次操作(高容量型)

    产品特点和优势


    G5NB的主要特点是其高效能和可靠性。这些特点使其成为各种电器中的理想选择:
    - 高效率磁路设计:确保200mW的低功耗。
    - 高冲击耐受电压:保证10kV的冲击耐压能力。
    - 多种标准认证:符合UL/CSA/VDE、EN61010、IEC/EN 60335-1等多项国际标准。
    - 广泛的适用温度范围:能够在极端环境下保持稳定的性能。

    应用案例和使用建议


    G5NB广泛应用于各种家用电器中,如水壶、冰箱、空调等。其高可靠性和宽温范围使得它在这些应用中表现优异。为了确保最佳效果,建议用户:
    - 在启动时应用至少100ms的额定电压以确保正确的操作。
    - 保持供电电压稳定,避免波动导致的持电压降低。

    兼容性和支持


    G5NB支持多种终端形状和不同的市场代码分类,能够适用于不同的应用场景。厂商提供了详细的技术支持和售后服务,确保客户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 继电器在某些条件下出现不正常操作。
    - 解决方案: 检查供电电压是否在规定范围内,确保正确的操作时间和释放时间。

    2. 问题: 继电器在特定条件下无法正常关闭。
    - 解决方案: 检查负载是否超过额定值,确认接触电阻在规定范围内。

    总结和推荐


    G5NB是一款高度可靠的微型继电器,具备出色的电气特性和广泛的适用范围。它不仅符合多项国际标准,还拥有高效的磁路设计和广泛的适用温度范围。对于需要高可靠性的家用电器和小型设备来说,G5NB是值得推荐的产品。建议用户在安装前仔细阅读技术手册并遵循相关指南,以确保产品的最佳性能和使用寿命。

G5NB-1A-EDC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 20.5mm*7.2mm*15.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘
