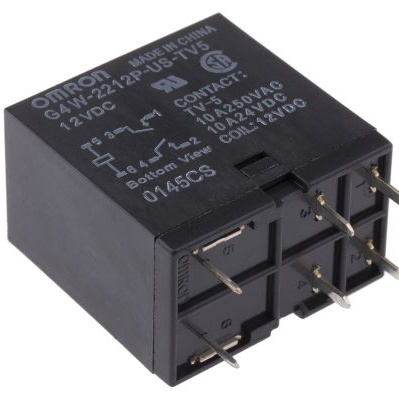

G4W-2212P-US-TV5 DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Power Relay 12VDC 10A DPST-NO(30.5x19.5x30.5)mm THT
供应商型号: 6839084
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G4W-2212P-US-TV5 DC12

G4W-2212P-US-TV5 DC12概述

    G4W PCB Power Relay 技术手册概览

    1. 产品简介


    G4W系列是Omron公司生产的PCB安装式功率继电器,专为电源开关转换设计。该继电器具有高脉冲耐压能力(最高可达10kV)和最低4kV的介电强度,使其成为电源切换的理想选择。G4W系列的主要类型包括单极/单掷(SPST-NO,1a)和双极/双掷(DPST-NO,2a)两种触点形式。

    2. 技术参数


    - 输入输出隔离:输入与输出之间完全隔离,脉冲耐受电压为10,000V。
    - 绝缘距离:8mm的最小绝缘距离符合VDE标准C/250绝缘要求,并且介电强度至少为4,000 VAC。
    - 批准认证:通过UL、CSA标准认证;VDE标准批准型号也可用。
    - 接触形式:SPST-NO (1a) 型号符合TV-8等级,DPST-NO (2a) 型号符合TV-5等级。
    - 电气特性:额定电流(mA)、线圈电阻(Ω)、启动电压(V)、释放电压(V)和最大电压(V)等具体参数如下:
    - 额定电压:12 VDC(66.7 mA,180 Ω),24 VDC(33.3 mA,720 Ω),100 VDC(8 mA,12,500 Ω)
    - 功率消耗:约0.8 W
    - 操作时间:最多20 ms
    - 释放时间:最多5 ms
    - 最大操作频率:机械操作最多18,000次/小时,电气操作最多1,800次/小时

    3. 产品特点和优势


    - 高可靠性:G4W系列继电器具有很高的耐用性(机械操作达5,000,000次,电气操作达100,000次),能够在恶劣环境下长期稳定运行。
    - 宽工作范围:适用温度范围为-25°C至55°C,湿度范围为5%至85%,并能在广泛的工作电压下稳定运行。
    - 安全合规:符合UL、CSA和VDE等国际安全标准,确保在各种应用场景下的安全性。

    4. 应用案例和使用建议


    - 应用案例:G4W系列适用于电源供应系统、电机、变压器、电磁阀、灯泡、加热器等电力负载的开关控制。
    - 使用建议:
    - 避免用于微小负载的应用(如信号应用),推荐用于100 mA以上的负载。
    - 在安装多于两个继电器时,确保保持足够的间距以保证散热。
    - 确保设备功能和安全,在实际应用前进行充分测试和验证。

    5. 兼容性和支持


    - 兼容性:G4W系列可通过多种触点形式和电源电压适应不同应用需求。
    - 支持服务:用户可以通过联系Omron销售代表获取更多技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:如何判断继电器是否已损坏?
    - 解决方法:检查继电器的操作时间和释放时间是否在规定范围内。
    - 问题2:如何确保继电器的安全安装?
    - 解决方法:遵循手册中的安装指南,避免直接安装在金属表面上。

    7. 总结和推荐


    G4W系列PCB功率继电器凭借其高可靠性和宽工作范围,是电力负载开关应用的理想选择。其优异的性能、广泛的适用性和良好的兼容性使其在市场上具有显著的竞争优势。对于需要高效、稳定电力开关的系统,强烈推荐使用G4W系列继电器。

G4W-2212P-US-TV5 DC12参数

参数
继电器类型 -
开关功能 -
长*宽*高 30.5mm(长度)*30.5mm(高度)
通用封装 DIP
安装方式 通孔安装
