K8AK-VW3 24VAC/DC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-VW 系列, 用于电压监测, 单刀双掷
供应商型号: 653-K8AK-VW324VAC/DC
供应商: Mouser
标准整包数: 1

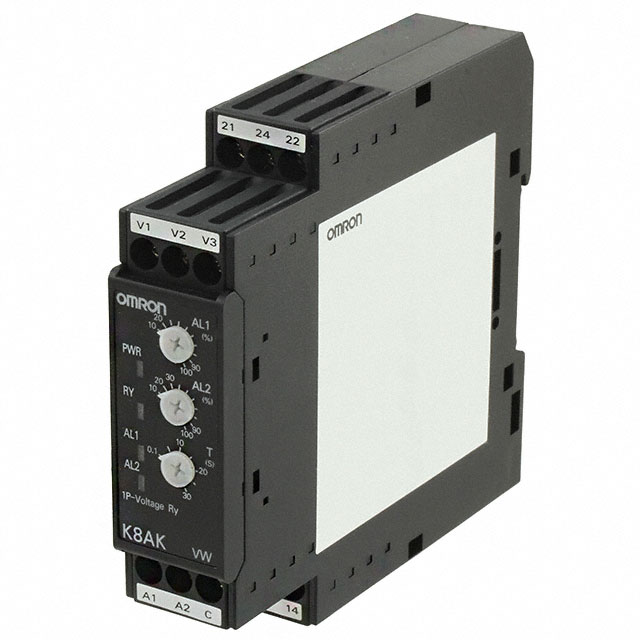

OMRON/欧姆龙 其他工具 K8AK-VW3 24VAC/DC

K8AK-VW3 24VAC/DC概述

    单相过压欠压继电器K8AK-VW:高效电压监测的理想选择

    产品简介


    单相过压欠压继电器K8AK-VW是专为工业设施和设备设计的电压监测设备。它能够同时监测过电压和欠电压,并通过两个独立的设置和输出分别控制。该继电器具备手动和自动复位功能,支持预报警监控模式。其主要特点包括两个SPDT输出继电器,能够承受高达250VAC(电阻负载)下的5A电流。此外,还支持过程控制信号(0至10V)和电流分流输入。

    技术参数


    - 输入范围:
    - K8AK-VW2: 0至10V AC/DC, 3至30V AC/DC, 15至150V AC/DC
    - K8AK-VW3: 0至200V AC/DC, 30至300V AC/DC, 60至600V AC/DC
    - 电源电压:
    - 24VAC/DC
    - 100至240VAC
    - 功率消耗:
    - 24VAC/DC: 2.0VA/1.1W
    - 100至240VAC: 4.6VA
    - 设定范围:
    - 操作值设定范围:10%至100%的最大设定值
    - 复位值:操作值的5%(固定)
    - 复位方法:
    - 手动复位/自动复位(可切换)
    - 手动复位:断电1秒以上
    - 操作时间设定范围:
    - 0.1至30秒
    - 环境温度:
    - 工作温度:-20至60℃
    - 存储温度:-25至65℃
    - 湿度范围:
    - 工作湿度:25%至85%
    - 存储湿度:25%至85%

    产品特点和优势


    - 双设定点和输出:能够独立设置和处理过电压和欠电压。
    - 多功能复位机制:既可以通过手动也可以通过自动复位方式实现复位。
    - 预报警功能:提供预报警模式,帮助用户在故障发生前及时采取措施。
    - 高可靠性:采用机械和电气双重寿命测试,确保长期稳定运行。
    - 广泛应用:适用于各种工业环境,包括电力系统、自动化控制等领域。

    应用案例和使用建议


    K8AK-VW系列继电器广泛应用于工业设备和设施的电压监测。例如,在电力系统中,它可以帮助检测电网电压波动,并通过两个独立的输出继电器进行报警。在实际应用中,建议根据具体需求选择适当的输入范围和电源电压,确保正确的接线和设定。同时,应定期检查终端连接和螺钉紧固情况,以保证设备的可靠运行。

    兼容性和支持


    - 兼容性:K8AK-VW系列继电器支持广泛的输入电压范围和多种接口类型,便于与不同类型的电源和信号源兼容。
    - 厂商支持:厂商提供了详细的技术手册和在线技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 如何正确设定电压?
    - A: 使用电压调节旋钮(AL1和AL2),将电压设定在最大设定范围的10%至100%之间。
    - Q: 继电器输出如何复位?
    - A: 可以通过手动复位(断电1秒以上)或自动复位(由内部设定控制)实现。
    - Q: 如何测量操作时间?
    - A: 突然改变输入电压,记录继电器开始操作的时间。

    总结和推荐


    综上所述,K8AK-VW单相过压欠压继电器是一款功能强大且灵活的电压监测设备,适合应用于各种工业环境中。其多样的设定选项、可靠的复位机制和宽广的工作温度范围使其成为电压监测领域的理想选择。强烈推荐给需要对工业设施电压进行精确监控的专业人士。

K8AK-VW3 24VAC/DC参数

参数
长*宽*高 22.5mm*100mm*95mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

K8AK-VW3 24VAC/DC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-VW3 24VAC/DC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-VW3 24VAC/DC K8AK-VW3 24VAC/DC数据手册

K8AK-VW3 24VAC/DC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 253.2384
10+ $ 188.6115
25+ $ 176.694
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 253.23
