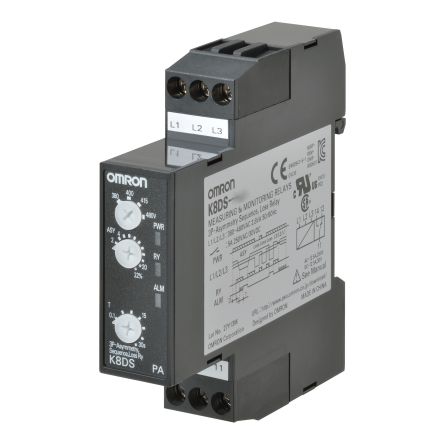

K8DS-PA2

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8DS 系列, 用于相位监测, 单刀双掷
供应商型号: K8DS-PA2
供应商: TME
标准整包数: 1
OMRON/欧姆龙 其他工具 K8DS-PA2

K8DS-PA2概述

    # K8DS-PA Three-Phase Asymmetry and Phase-sequence Phase-loss Relay 技术手册

    1. 产品简介


    K8DS-PA 是一款专为工业设施和设备设计的三相电压不对称监测装置。它特别适合用于检测三相三线电路中的电压不对称、相序错误和缺相现象。该产品通过一个单元即可完成上述三种关键功能的监测,是提高工业用电安全和稳定性的理想选择。此外,K8DS-PA 具有强大的抗逆变器噪声能力,能够适应多种复杂的工作环境。
    主要功能
    - 检测电压不对称、相序错误及缺相。
    - 提供一种单刀双掷(SPDT)输出继电器。
    - 全球电源规范支持,可通过旋钮进行设置。
    - 可通过 LED 指示灯监控继电器状态。
    应用领域
    - 工业自动化系统
    - 电力输送和配电系统
    - 大型机械设备控制
    - 能源管理设备

    2. 技术参数


    以下是 K8DS-PA 的详细技术规格:
    | 参数 | 值 |

    | 额定输入电压 | K8DS-PA1:200-240 VAC
    K8DS-PA2:380-480 VAC |
    | 输入负载 | K8DS-PA1:约 1.7 VA
    K8DS-PA2:约 2.8 VA |
    | 不对称操作范围 | 2% 至 22% |
    | 复位值 | 操作值的 5% |
    | 输出继电器 | 单 SPDT 继电器输出 |
    | 输出继电器额定负载 | 5 A / 250 VAC 或 5 A / 30 VDC |
    | 最大切换容量 | 1,250 VA 或 150 W |
    | 环境温度 | 工作温度:−20°C 至 60°C
    存储温度:−25°C 至 65°C |
    | 环境湿度 | 工作湿度:25% 至 85%(无冷凝) |
    | 安装高度 | ≤2,000 米 |
    | 尺寸(宽 x 深 x 高) | 17.5 x 80 x 74 mm |

    3. 产品特点和优势


    K8DS-PA 的显著特点是集成度高,功能全面且易于安装和调试。以下是其核心优势:
    - 多功能一体化设计:同时检测电压不对称、相序错误和缺相,减少设备冗余。
    - 强抗干扰能力:有效抵抗逆变器噪声,适用于复杂的工业环境。
    - LED 指示灯直观反馈:方便现场快速诊断问题。
    - 全球适配性:通过旋转开关可轻松调整输入电压范围,适应多种国际标准。

    4. 应用案例和使用建议


    应用案例
    - 在工业生产线中,用于保护三相电机免受电压不对称的影响。
    - 在发电厂中,作为主电网异常检测设备,确保电力系统的稳定性。
    使用建议
    - 定期检查连接电缆和接线端子是否松动。
    - 当环境温度超过推荐值时,需注意通风散热以延长设备寿命。
    - 配合外部开关或断路器使用,以提高安全性。

    5. 兼容性和支持


    K8DS-PA 支持多种电源输入模式,且与大部分主流工业控制器兼容。此外,制造商提供详尽的技术支持文档及售后服务,确保用户能够顺利部署和维护该产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED 指示灯不亮 | 检查输入电压是否正确,接线是否牢固 |
    | 设备误报频率过高 | 调整不对称率或操作时间设置 |
    | 输出继电器动作延迟 | 检查辅助电源供应是否正常 |

    7. 总结和推荐


    综上所述,K8DS-PA 是一款高性能、高可靠性的三相电压监测设备,特别适用于工业场合。其紧凑的设计、丰富的功能和友好的用户体验使其在市场上具有很强的竞争优势。我们强烈推荐此产品给需要三相电保护的用户和企业。
    最终结论:推荐使用!

K8DS-PA2参数

参数
长*宽*高 17.5mm*17.5mm*80mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

K8DS-PA2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8DS-PA2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8DS-PA2 K8DS-PA2数据手册

K8DS-PA2封装设计

查看详情并下载
Symbol
Footprint
3D Model
