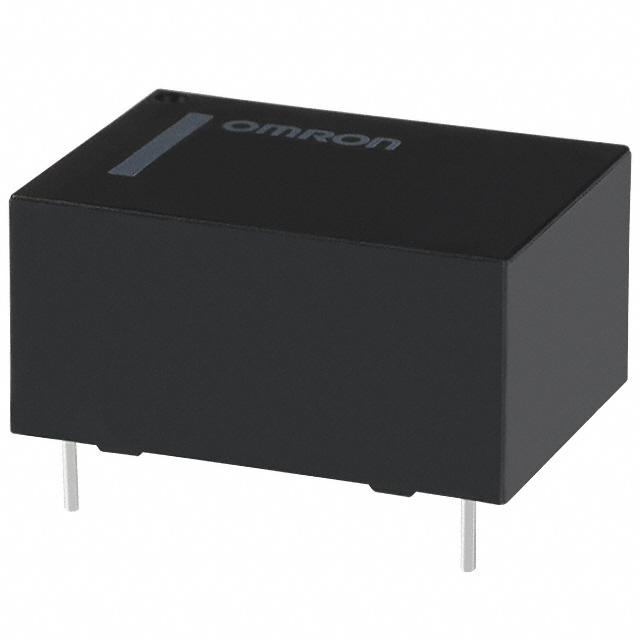

G5CA1A4DC5

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 插件,D15.9XL21.9MM 通孔安装
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G5CA1A4DC5

G5CA1A4DC5概述

    G5CA PCB Power Relay:一种适用于家用电器和工业设备的紧凑型继电器

    产品简介


    G5CA PCB Power Relay是一款扁平型继电器,适用于切换功率为10A至15A的负载。它特别适合用于家庭电器和工业设备的电源开关控制。该继电器具有微型尺寸(16 × 22 × 11 mm),且提供低功耗版本(150 mW)以适应各种应用需求。G5CA系列符合多种安全标准,包括UL/CSA和IEC/EN 60335-1。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 5VDC, 12VDC, 24VDC |
    | 额定电流 | 40 mA (5VDC), 16.7 mA (12VDC), 8.3 mA (24VDC) |
    | 额定接触电阻 | 最大30 mΩ(速连端子型最大100 mΩ)|
    | 必须动作电压 | 最大额定电压的75% (5VDC),最小额定电压的10% |
    | 必须释放电压 | 最大额定电压的150% (5VDC) |
    | 绝缘电阻 | 最小1,000 MΩ |
    | 开关耐久性 | 机械操作次数最少20,000,000次;电操作次数最少300,000次 |
    | 工作温度范围 | -25°C 至 70°C |
    | 工作湿度范围 | 5% 至 85% |

    产品特点和优势


    G5CA PCB Power Relay具有以下几个显著特点和优势:
    1. 紧凑设计:仅16 × 22 × 11 mm,适合空间有限的应用场合。
    2. 高可靠性:具备高耐用性,机械操作至少20,000,000次,电操作至少300,000次。
    3. 低功耗:提供低功耗型号,功率消耗仅为150 mW。
    4. 广泛认证:通过UL/CSA和IEC/EN 60335-1等多种安全标准认证,确保可靠性和安全性。

    应用案例和使用建议


    - 家庭电器:例如微波炉、洗衣机、空调等。
    - 工业设备:例如工业自动化控制系统、机器设备的电源控制。

    使用建议:
    1. 充分散热:安装多个继电器时,应确保有足够的空间来散热。
    2. 正确连接速连端子:使用合适的Faston终端连接器,并确保正确安装。
    3. 避免微小负载:不应用于微小负载(如信号电路),因其设计目的是处理较高功率负载。

    兼容性和支持


    - 兼容性:支持多种终端形状和分类,可与不同类型的设备无缝集成。
    - 厂商支持:提供全面的技术支持和维护服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    1. 问题:继电器无法正常工作。
    - 解决方法:检查接线是否正确,确保输入电压和电流满足要求。
    2. 问题:继电器释放时间过长。
    - 解决方法:确认必须释放电压设置是否正确,必要时调整电压。
    3. 问题:绝缘电阻下降。
    - 解决方法:检查是否有外来杂质进入,清理干净后重新测试。

    总结和推荐


    G5CA PCB Power Relay是一款功能强大、应用广泛的继电器,适用于家庭电器和工业设备的电源开关控制。其紧凑的设计、高可靠性、低功耗以及广泛认证使其在市场上具有很强的竞争力。推荐给需要高性能电源开关控制的应用场合。

G5CA1A4DC5参数

参数
继电器类型 通用继电器
开关功能 -
通用封装 插件,D15.9XL21.9MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,管装

G5CA1A4DC5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5CA1A4DC5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5CA1A4DC5 G5CA1A4DC5数据手册

G5CA1A4DC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
