首页  >  产品百科  >  G2RV-SR700 AC110

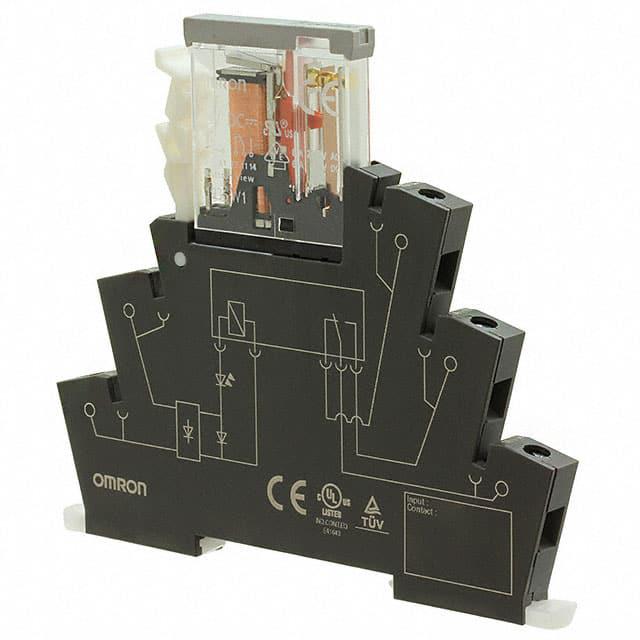

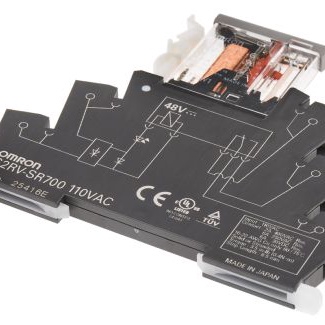

G2RV-SR700 AC110

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2RV系列, 110V 交流线圈电压, 切换电流6A, 单刀双掷
供应商型号: 4014530
供应商: element14
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RV-SR700 AC110

G2RV-SR700 AC110概述

    # Slim I/O Relay 技术手册

    产品简介


    基本介绍
    Slim I/O Relay 是一款全球标准尺寸的小型输入输出继电器,宽度仅为 6.2 毫米,以其紧凑设计和卓越性能成为控制面板进一步微型化的重要解决方案。这款继电器分为两种类型:电磁式(G2RV-SR 系列)和固态式(G3RV-SR 系列)。它们广泛应用于工业自动化、智能家居、通信设备以及各种需要高效电控的小型电子系统中。
    主要功能
    - 低功耗:具有较低的工作电流,减少能耗。
    - 高可靠性:采用免维护设计,杜绝螺钉松动风险。
    - 多功能终端设计:支持插入式和螺钉连接方式,便于不同需求的布线。
    - 微型负载切换能力:支持微小电流负载的稳定切换。

    技术参数


    以下是 Slim I/O Relay 的关键技术规格:
    | 参数类别 | 规格描述 |

    | 输入电压范围 | 直流 12V、24V、48V、交流 100V、110V、200V、230V |
    | 额定电流 | 6A (AC/DC),2A (DC),50mA (微小负载) |
    | 必须触发电压 | 85% 最大额定电压 |
    | 释放电压 | 10% 最小额定电压 |
    | 功率消耗 | 直流 ≤300mW,交流 0.5VA 至 1.7VA |
    | 绝缘电阻 | ≥1000MΩ(测试电压 500VDC) |
    | 使用寿命 | 机械寿命 ≥5,000,000 次,电寿命 ≥70,000 次 |

    产品特点和优势


    Slim I/O Relay 系列的独特优势
    1. 超薄设计:比传统产品降低约 25% 的高度,显著减少控制面板空间占用。
    2. Push-In Plus 技术:无需拧螺丝即可完成接线,节省布线时间 60%。
    3. 可视化设计:透明外壳便于实时查看接触状态,快速排查异常。
    4. 坚固耐用:插拔式接线端子不易变形,方便更换。
    应用场景
    - 工业控制:用于 PLC 和传感器的信号接口。
    - 家居自动化:作为智能开关的核心组件。
    - 通信设备:用于电信设备的信号切换和分配。

    应用案例和使用建议


    应用案例
    1. 在一个家庭自动控制系统中,Slim I/O Relay 被用作灯光开关,简化了复杂的布线操作,同时降低了系统的整体能耗。
    2. 在工业设备中,它被集成到机器人手臂的控制回路中,用于精准开关控制。
    使用建议
    - 确保安装时选择合适的线缆直径和型号,避免因接线不当导致接触不良。
    - 在高压环境下使用时,需特别注意保持适当的隔离间距(至少 12mm),或者使用额外的绝缘板。

    兼容性和支持


    兼容性
    Slim I/O Relay 支持与多种主流工业设备和电路板的无缝集成,确保其适用于广泛的行业应用场景。
    厂商支持
    OMRON 提供全面的技术支持,包括产品选型指导、安装培训和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不工作 | 检查输入电源是否正常连接 |
    | 接触电阻过大 | 清洁触点或更换继电器 |
    | 寿命达到极限 | 定期更换继电器并检查安装环境 |

    总结和推荐


    综合评估
    Slim I/O Relay 系列凭借其紧凑的设计、卓越的性能和多样化的功能,成为了控制领域的优选产品。它不仅降低了控制面板的体积,还提供了高效可靠的开关解决方案。
    推荐结论
    强烈推荐将 Slim I/O Relay 应用于需要紧凑布局和高性能开关的应用场合。无论是工业自动化还是智能家居领域,它都表现出色。如果你正在寻找一种可靠、高效的输入输出解决方案,这款继电器无疑是一个理想的选择。

G2RV-SR700 AC110参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 6.2mm*78mm*90mm
通用封装 SPDT
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G2RV-SR700 AC110厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RV-SR700 AC110数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RV-SR700 AC110 G2RV-SR700 AC110数据手册

G2RV-SR700 AC110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 213.36
10+ ¥ 169.43
100+ ¥ 166.91
250+ ¥ 161.72
500+ ¥ 158.34
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 213.36
