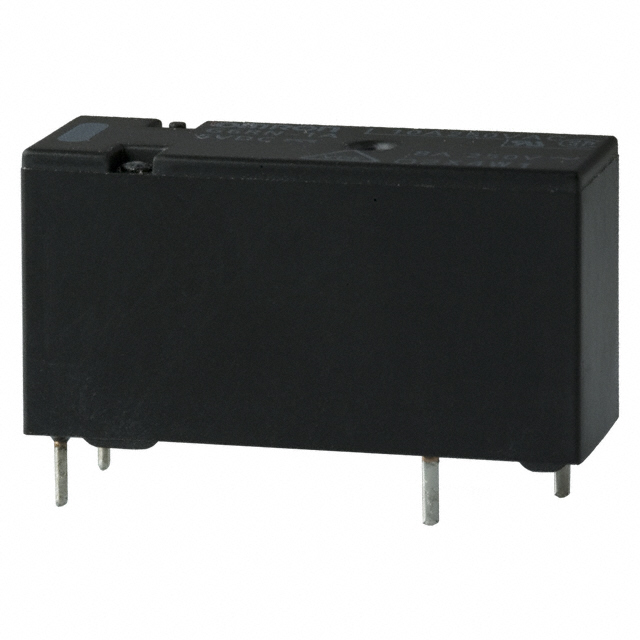

G6RN-1A DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G6RN系列, 24V 直流线圈电压, 切换电流8A, 单极常开
供应商型号: 653-G6RN-1A-DC24
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6RN-1A DC24

G6RN-1A DC24概述

    G6RN PCB Power Relay 技术手册

    产品简介


    G6RN 是一款用于1极开关的微型功率继电器,主要应用于空调/暖通系统(如热泵、锅炉等)及工业设备(如小型FA控制器、逆变器、伺服放大器、温度控制器等)。这款继电器以其低高度、高开关容量、高敏感度和高绝缘性能而著称,广泛适用于各种需要可靠控制的应用场景。

    技术参数


    - 尺寸:高15mm,重量约9g。
    - 额定电压:5VDC至24VDC。
    - 额定电流:
    - 标准型:8A/250VAC,85°C。
    - 高容量型:10A/250VAC(常开),85°C。
    - 最大开关电压:250VAC,30VDC。
    - 最大开关电流:8A/250VAC(电阻负载),5A/30VDC。
    - 额定切换次数:标准型可达50,000次,高容量型可达100,000次。
    - 工作温度范围:-40°C至85°C。
    - 绝缘距离:介电强度8mm。
    - 防爆认证:符合IEC60079-15标准。
    - 绝缘耐压:10kV。
    - 振动与冲击抗性:满足高强度振动和冲击测试。

    产品特点和优势


    - 低高度:比同类Omron G2R型号低约60%,非常适合空间受限的设计。
    - 高开关容量:提供高达10A的切换能力,能够应对较大负载需求。
    - 高敏感度:仅需220mW功率消耗即可操作,节能且响应快速。
    - 高绝缘性能:绝缘距离达8mm,满足10kV的绝缘耐压要求,确保安全可靠。
    - 宽温域操作:可承受高达85°C的环境温度,适用于严苛的工业环境。
    - 国际认证:通过VDE、UL和IEC等多国安全认证,保证产品质量与可靠性。

    应用案例和使用建议


    - 应用案例:
    - 空调/暖通系统:用于调节制冷/制热系统的电源控制。
    - 工业设备:作为小型FA控制器、逆变器、伺服放大器和温度控制器的一部分。
    - 使用建议:
    - 在安装时需考虑继电器的工作温度和环境湿度,确保在额定范围内操作。
    - 根据实际负载需求选择适合的标准型或高容量型继电器。
    - 定期进行检测和维护,以确保长期稳定运行。

    兼容性和支持


    - 兼容性:G6RN继电器与各类电路板兼容,易于集成到现有系统中。
    - 支持服务:提供详尽的技术文档和支持服务,确保用户能够高效利用该产品。

    常见问题与解决方案


    - 问题1:继电器无法正常工作。
    - 解决方案:检查电源电压是否在额定范围内;确认接线是否正确无误。
    - 问题2:接触电阻过高。
    - 解决方案:定期清洁触点,避免积尘和腐蚀。

    总结和推荐


    G6RN 继电器以其紧凑设计、高开关容量和优异的绝缘性能,在各类应用场景中表现出色。特别是对于需要低功耗、高可靠性的场合,是理想的选择。强烈推荐使用G6RN继电器来提升系统的整体性能和可靠性。

G6RN-1A DC24参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 28.5mm*10.5mm*15mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6RN-1A DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6RN-1A DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6RN-1A DC24 G6RN-1A DC24数据手册

G6RN-1A DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
