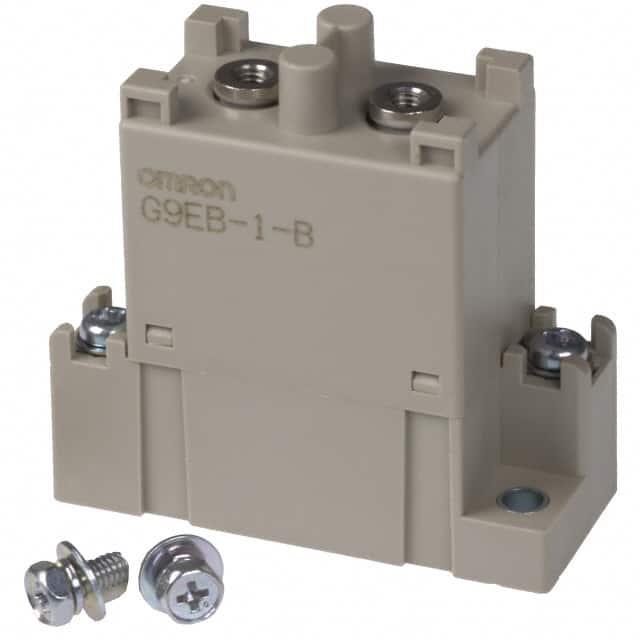

G9EB-1-B DC60

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装,螺纹安装
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G9EB-1-B DC60

G9EB-1-B DC60概述

    # G9EB-1 DC Power Relays 技术手册

    1. 产品简介


    基本介绍
    G9EB-1 是一款高性能的直流电源继电器,设计用于中断高电压、大电流的直流负载。这种继电器特别适用于需要可靠性和耐用性的工业和商业应用,例如电动汽车充电系统、光伏逆变器、电力传输和分配设备等。
    主要功能
    - 能够处理高达 25A 的电流和 250VDC 的电压。
    - 采用独特的气体填充、完全密封的非陶瓷结构,由树脂和金属外壳组成,降低了制造成本并提高了可靠性。
    - 小巧轻便,尺寸仅为 25×60×58 毫米,重量约为 135 克,是同类产品中最小最轻的一款。
    应用领域
    - 工业自动化
    - 可再生能源系统
    - 电动车辆充电站
    - 高功率电子设备

    2. 技术参数


    | 参数项 | 值 |

    | 接触形式 | SPST-NO |
    | 线圈额定电压 | 12VDC / 24VDC / 48VDC / 60VDC / 100VDC |
    | 额定电流 | 25A |
    | 最大切换电压 | 250VDC |
    | 最大切换电流 | 25A |
    | 接触电阻 | ≤30mΩ |
    | 操作时间 | ≤30ms |
    | 释放时间 | ≤15ms |
    | 绝缘电阻 | ≥1,000MΩ |
    | 冲击电压耐受度 | 4,500VAC |

    3. 产品特点和优势


    独特功能
    - 紧凑设计:比同类产品体积减少一半,重量减轻三分之二。
    - 无需极性限制:通过创新的接触开关组件和永久磁铁的设计,消除了主电路极性的需求,简化了安装过程。
    - 耐用性强:机械寿命可达 100,000 次操作,电气寿命在电阻负载下为 30,000 次。
    市场竞争力
    - 成本效益高:通过简化制造工艺实现了较低的成本。
    - 广泛适用性:适用于多种高功率应用场景,具有良好的市场适应性。

    4. 应用案例和使用建议


    应用案例
    - 电动汽车充电站:作为大功率充电系统的控制开关,确保安全可靠的电力传输。
    - 光伏发电系统:用于连接和断开太阳能电池板与储能装置之间的电路。
    使用建议
    - 在安装前确认所有接线正确无误。
    - 定期检查继电器的工作状态,确保其正常运行。
    - 遵循手册中的所有安全指南和操作步骤。

    5. 兼容性和支持


    兼容性
    G9EB-1 可以与其他标准接口的电子设备轻松兼容,提供灵活的集成选项。
    支持服务
    制造商提供全面的技术支持和售后服务,包括在线文档下载、客户热线和技术培训。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 操作时间过长 | 检查供电电压是否符合要求 |
    | 无法正常释放 | 检查是否有异物阻碍接触点动作 |
    | 温度过高 | 确保良好通风,并避免长时间过载运行 |

    7. 总结和推荐


    综合评估
    G9EB-1 DC Power Relays 是一款卓越的产品,以其小巧的体积、强大的性能和经济的价格脱颖而出。它在各种高功率应用中表现出色,特别是在电动汽车和可再生能源领域具有显著优势。
    推荐结论
    强烈推荐此产品给寻求高性能、低成本解决方案的专业人士和企业。无论是新项目开发还是现有系统的升级,G9EB-1 都是一个理想的选择。

G9EB-1-B DC60参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 底座安装,螺纹安装
零件状态 停产
包装方式 散装

G9EB-1-B DC60厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9EB-1-B DC60数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9EB-1-B DC60 G9EB-1-B DC60数据手册
