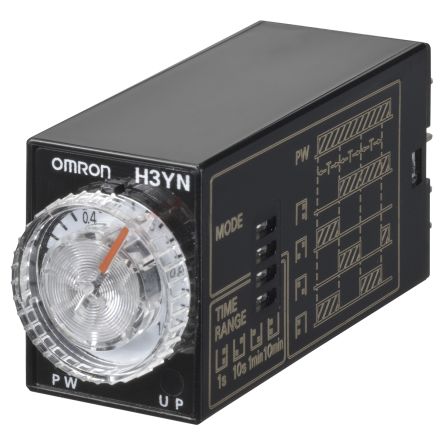

H3YN-21-B AC100-120

产品分类: 延迟继电器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 653-H3YN21BAC100120
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 延迟继电器 H3YN-21-B AC100-120

H3YN-21-B AC100-120概述

    电子元器件产品技术手册:H3YN-21-B 时间延迟继电器

    产品简介


    H3YN-21-B 是一款由欧姆龙(Omron)生产的迷你型时间延迟继电器。该产品主要用于工业自动化控制领域,特别适用于需要精确时间控制的应用场合。其基本结构包括一个双极双掷开关(Double Pole Double Throw, DPDT),能够实现时间延时控制功能,具有广泛的适应性和可靠性。

    技术参数


    - 时间范围:0.1分钟至10小时
    - 输入电压:交流100至120伏特
    - 输出类型:双极双掷(DPDT)
    - 复位方法:自动复位
    - 启动模式:
    - 延时ON启动模式
    - 循环OFF启动模式
    - 循环ON启动模式
    - 外形尺寸:
    - 高度:28毫米
    - 宽度:21.5毫米
    - 深度:56.6毫米
    - 连接方式:8针插口
    - 设置方式:模拟拨盘

    产品特点和优势


    H3YN-21-B 具备多种独特的功能和优势:
    1. 精准时间控制:时间范围从0.1分钟到10小时,满足不同应用场景的需求。
    2. 自动复位功能:操作简单,能够在不干扰正常工作的前提下进行自动复位。
    3. 多种启动模式:支持延时ON、循环OFF和循环ON启动模式,增强了灵活性和多样性。
    4. 宽泛的适用性:适用于各种工业自动化控制场景,包括生产线控制、安全控制系统等。

    应用案例和使用建议


    H3YN-21-B 的典型应用场景包括生产线的定时控制、自动化设备的操作控制以及工业机器人的运动控制等。为了确保最佳使用效果,以下是一些使用建议:
    1. 根据具体需求选择合适的时间范围:例如,对于较短的时间控制,可以选择0.1分钟至1小时的时间范围;对于长时间的控制,则可以选择1小时至10小时的时间范围。
    2. 正确安装:确保设备正确连接到电源和负载,避免过载和短路现象的发生。
    3. 定期维护:尽管H3YN-21-B 设计可靠,但定期检查和维护可以延长其使用寿命。

    兼容性和支持


    H3YN-21-B 与 Omron 的 PYF-08-PU-L 系列插口配件相兼容。此外,Omron 提供全面的技术支持和服务,包括安装指导、故障排查和维修服务等。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    1. 问题:时间控制不准
    - 解决方案:检查连接是否稳固,确保输入电压符合要求,并确认模拟拨盘设置正确。
    2. 问题:设备无法复位
    - 解决方案:检查电源是否稳定,重新设定设备,并确保自动复位功能开启。
    3. 问题:接线错误导致的故障
    - 解决方案:严格按照手册中的接线图进行连接,使用正确的配件并确保连接牢固。

    总结和推荐


    总体而言,H3YN-21-B 时间延迟继电器是一款高效可靠的工业自动化控制设备,具备精准的时间控制能力和多样化的启动模式。其广泛的适用性、强大的技术支持以及详细的使用指南使其在市场上具备很强的竞争力。我们强烈推荐该产品用于需要精确时间控制的工业自动化场景。

H3YN-21-B AC100-120厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3YN-21-B AC100-120数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 延迟继电器 OMRON/欧姆龙 H3YN-21-B AC100-120 H3YN-21-B AC100-120数据手册

H3YN-21-B AC100-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 117.6012 ¥ 993.7301
10+ $ 110.2788 ¥ 931.8559
25+ $ 103.152 ¥ 871.6344
50+ $ 100.3905 ¥ 848.2997
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 993.73
直接购买
加入购物车
