H3RN-1-B DC12

产品分类: 延迟继电器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 1066271
供应商: 欧时
标准整包数: 1
OMRON/欧姆龙 延迟继电器 H3RN-1-B DC12

H3RN-1-B DC12概述


    产品简介

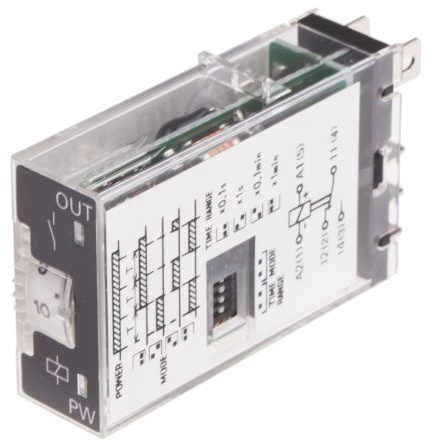

    H3RN-@-B Solid-State Timer是一款紧凑型多功能定时器,专为G2R继电器插座设计。它采用Push-In Plus终端块插座兼容的设计,具备多种时间范围和操作模式。该产品已经通过UL认证(当与Push-In Plus终端块插座一起使用时),并符合CSA和CE标记标准。H3RN-@-B系列适用于各种工业控制场景,能够提供精确的时间控制功能,是自动化设备中不可或缺的组件。

    技术参数


    - 时间范围: 短时间范围(0.1秒到10分钟)和长时间范围(0.1分钟到10小时)
    - 输出类型: SPDT(单极双掷)和DPST-NO(双极单掷常开)
    - 额定电源电压: 24 VAC (50/60 Hz),12 VDC 和 24 VDC
    - 电源消耗:
    - 24 VAC: 继电器ON时约0.8 VA
    - 12 VDC: 继电器ON时约0.5 W
    - 24 VDC: 继电器ON时约0.4 W
    - 控制输出: 最大3 A,250 VAC,电阻负载(功率因数=1)
    - 时间准确性: 操作时间精度±1% FS最大,设定误差±15%±50 ms FS最大
    - 复位时间: 最小供电断开时间(12 VDC和24 VDC:0.1秒内;24 VAC:0.5秒内)
    - 抗冲击性: 破坏性冲击试验:10至55 Hz,0.75毫米单振幅,每个方向1小时;功能失常冲击试验:10至55 Hz,0.5毫米单振幅,每个方向10分钟
    - 抗振动性: 破坏性振动试验:10至55 Hz,0.75毫米单振幅,每个方向1小时;功能失常振动试验:10至55 Hz,0.5毫米单振幅,每个方向10分钟
    - 环境温度: 工作温度:-10°C到55°C(无冰冻);存储温度:-25°C到65°C(无冰冻)
    - 环境湿度: 工作湿度:35%到85%
    - 防护等级: IP40(终端螺纹部分除外)

    产品特点和优势


    H3RN-@-B Solid-State Timer 的主要优势在于其多功能性和可靠性。其广泛的时间范围和可选的操作模式使其适用于不同的工业应用场景。同时,它的高精度、抗冲击性和抗振动性使其能够在恶劣环境中稳定运行。此外,它通过UL、CSA和CE认证,确保了产品的质量和安全性。这些特性使得H3RN-@-B成为自动化控制领域的理想选择。

    应用案例和使用建议


    H3RN-@-B Solid-State Timer 可应用于各种工业自动化控制系统,如流水线控制、机械设备控制等。例如,在流水线生产过程中,H3RN-@-B可以用于控制工件在不同工序之间的转移间隔,确保生产线的顺畅运行。
    使用建议:
    - 正确的接线方式: 在接线时务必按照技术手册中的指示进行,避免错误接线导致设备损坏。
    - 环境因素考虑: 安装位置应避免高温、高湿和过多灰尘,以保证设备的正常运行。
    - 适当的空间间隔: 设备安装时应保持至少3毫米的空间间隔,以确保良好的散热条件。

    兼容性和支持


    H3RN-@-B定时器支持与特定型号的Push-In Plus终端块插座配合使用(如P2RF-@-PU)。厂商提供了详尽的技术支持和售后服务,包括定期维护和故障诊断服务,确保客户在使用过程中能够获得必要的帮助和支持。

    常见问题与解决方案


    - Q1: 设备启动后不工作。
    - A1: 检查电源连接是否正确,确认电压是否在额定范围内。
    - Q2: 输出信号不稳定。
    - A2: 检查接地情况,确保接地良好,检查输入信号是否符合要求。
    - Q3: 设备无法设置所需的时间范围。
    - A3: 检查DIP开关设置是否正确,确保按手册要求进行操作。

    总结和推荐


    总体而言,H3RN-@-B Solid-State Timer 是一款功能强大、可靠且易于使用的定时器。其广泛的适用性和出色的性能使其成为工业自动化控制的理想选择。尽管其价格略高于市面上的一些其他同类产品,但其优异的性能和长久的服务寿命使其具有很高的性价比。因此,强烈推荐H3RN-@-B作为工业自动化设备中的定时控制组件。

H3RN-1-B DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。
