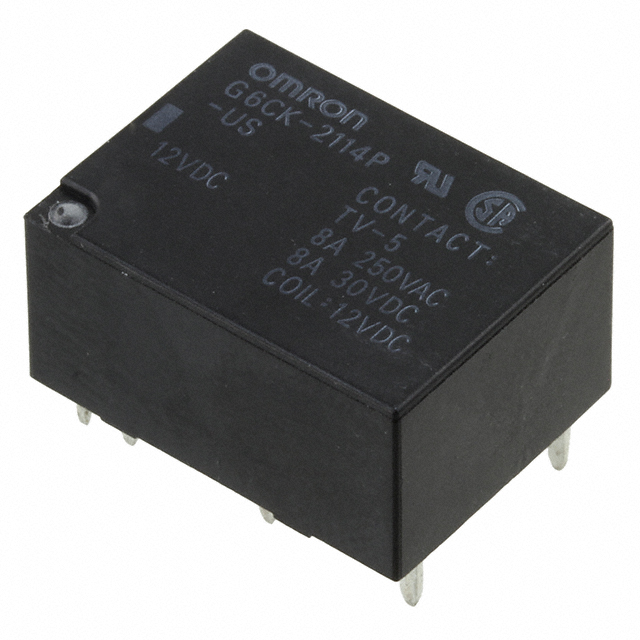

G6CK-2114P-US DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20mm*15mm*15mm
供应商型号: CSJ-ST65803099
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6CK-2114P-US DC12

G6CK-2114P-US DC12概述


    产品简介


    产品名称:G6C PCB Power Relay
    产品类型:继电器
    主要功能:用于控制设备的输出,适用于需要节省空间的应用场合。
    应用领域:广泛应用于工业自动化控制、电源转换系统、测量仪器及各类控制系统中。

    技术参数


    - 额定电压:3 VDC, 5 VDC, 6 VDC, 12 VDC, 24 VDC
    - 接触形式:SPST-NO(1a), SPST-NO (1a) + SPST-NC (1b)
    - 最大负载电流:SPST-NO:10A (8A), SPST-NO + SPST-NC:8A
    - 接触电阻:最大30 mΩ
    - 线圈电阻:5 VDC 时,电阻为125 Ω
    - 功耗:最大200 mW
    - 必须动作电压:最大为额定电压的160%
    - 必须释放电压:最小为额定电压的10%
    - 绝缘电阻:初始值至少1,000 MΩ
    - 耐振动能力:频率范围为10到55 Hz,单振幅为0.75 mm
    - 耐冲击能力:破坏性冲击:1,000 m/s²;功能性冲击:100 m/s²
    - 使用寿命:机械寿命至少50,000,000次操作
    - 环境温度范围:-25°C 到 70°C
    - 重量:约5.6 g

    产品特点和优势


    - 高容量:SPST-NO可达10A,SPST-NO + SPST-NC可达8A,适合大电流应用。
    - 小尺寸:紧凑设计,大小仅为20 × 15 × 10 mm (L × W × H),便于空间受限的设计。
    - 低功耗:最大功耗仅为200 mW,适合节能要求高的应用。
    - 清洁能力:支持超声波清洗,特别适用于需要保持清洁度的应用场合。
    - 稳定性:双极和单极设计均能稳定可靠工作,适应不同的应用需求。
    - 环保:无镉银合金触点,符合RoHS标准。

    应用案例和使用建议


    - 控制设备:G6C系列继电器可应用于各种控制设备的输出端,如自动控制系统、工业设备和电力转换系统。
    - 优化建议:根据具体应用的需求选择合适的型号,例如对于直流负载建议使用FD型以适应高浪涌电流。对于需要清洁度较高的环境,可选择支持超声波清洗的型号。
    - 典型应用:工厂自动化生产线中的开关控制,楼宇自动化系统中的电控开关,医疗设备中的安全开关等。

    兼容性和支持


    - 兼容性:G6C系列继电器与多种插座兼容,可以灵活安装于不同类型的电路板上。
    - 支持服务:厂商提供全面的技术支持和售后服务,确保用户能够顺利使用并获得帮助。

    常见问题与解决方案


    - 问题1:接触电阻过大。
    解决办法:检查触点是否干净,必要时进行清洁或更换触点。
    - 问题2:功耗过高。
    解决办法:检查是否选择了合适的额定电压型号,调整电源电压至合适水平。
    - 问题3:无法正常切换。
    解决办法:确认电源电压是否达到必须动作电压,检查接线是否有误。

    总结和推荐


    G6C系列PCB Power Relay是一款高性能、多功能的继电器产品,具有出色的稳定性、可靠性及环境适应性。其在工业自动化、电源转换等领域有着广泛的应用前景。建议在选择产品时根据具体的应用需求来选择最合适的型号。该产品在性能、尺寸和兼容性方面都表现出色,是您控制系统中不可或缺的组件。

G6CK-2114P-US DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20mm*15mm*15mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

G6CK-2114P-US DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6CK-2114P-US DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6CK-2114P-US DC12 G6CK-2114P-US DC12数据手册

G6CK-2114P-US DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.4167 ¥ 96.699
库存: 15
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 96.69
直接购买
加入购物车
