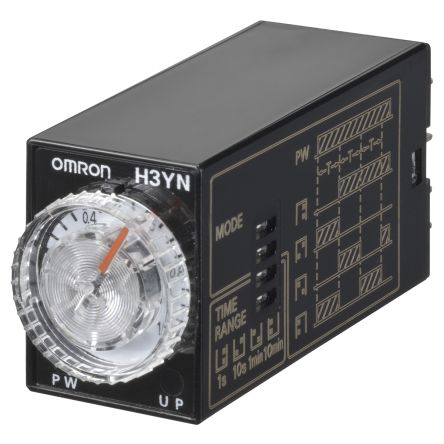

H3YN-2-B AC100-120

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, 100-120V 交流, 4触点, 时间范围 0.1 → 600s
供应商型号: H3YN-2-B AC100-120
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他工具 H3YN-2-B AC100-120

H3YN-2-B AC100-120概述

    固态定时器(H3Y系列)技术手册

    1. 产品简介


    H3Y系列固态定时器是专为各种应用设计的小型定时器,能够与MY继电器兼容。这些定时器主要用于单模式和多模式应用,能够在工业控制和自动化系统中提供精准的时间控制。H3Y系列支持多种时间范围,适用于多种负载条件,具备良好的抗干扰能力和宽泛的工作电压范围。

    2. 技术参数


    - 工作电压: 24 VAC, 100至120 VAC, 200至230 VAC, 240 VAC (50/60 Hz),12 VDC, 24 VDC, 48 VDC, 100至110 VDC, 125 VDC
    - 设定时间范围:
    - 短时间范围:0.1秒至10分钟
    - 长时间范围:0.1分钟至10小时
    - 额定电流:
    - H3Y-2(-0): 5 A(250 VAC)
    - H3Y-4(-0): 3 A(250 VAC)
    - 工作温度: -10°C至50°C
    - 存储温度: -25°C至65°C
    - 湿度范围: 35%至85%
    - 电磁兼容性: 符合EN 61812-1和IEC 60664-1标准

    3. 产品特点和优势


    - 多功能性: 支持多种操作模式(ON延迟、间隔、闪烁启动/停止),可满足不同应用场景的需求。
    - 易于安装: 与MY继电器兼容的引脚配置,使得安装过程更加简便。
    - 直观的时间设置: 大透明旋钮方便时间设置,同时可使用螺丝刀进行调整。
    - 高可靠性: 通过多项测试,确保在恶劣环境下的稳定运行。
    - 认证合规性: 通过UL 508、CSA C22.2 No. 14等认证,确保产品质量和安全性。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制和自动化系统中的定时控制
    - 家用电器中的定时开关
    - 车辆电子控制系统中的定时任务
    使用建议:
    - 在选择合适的电源电压时,要确保供电电压处于额定电压的85%至110%之间。
    - 在设置时间时,建议先从小范围开始逐步调整,避免因设置不当导致错误触发。
    - 注意定期检查接线和安装部件,以保证长期可靠的运行。

    5. 兼容性和支持


    - 兼容性: 与MY继电器和其他相关配件兼容,可以轻松集成到现有系统中。
    - 支持和维护: 用户可以从OMRON官方网站获取最新的安全标准信息和技术支持文档。配件(如适配器、安装板和夹子)需要单独订购。

    6. 常见问题与解决方案


    - 问题1: 输出不能正常工作。
    - 解决方案: 检查输入电压是否在额定范围内,确认接线是否正确无误。
    - 问题2: 时间设定不准确。
    - 解决方案: 重新校准时间旋钮,并确保设置误差在允许范围内。
    - 问题3: 设备出现异常重启。
    - 解决方案: 检查是否由于过压或欠压导致,并调整电压至正常范围。

    7. 总结和推荐


    综上所述,H3Y系列固态定时器在精度、可靠性和适用性方面表现出色。它不仅适合工业控制应用,还可以用于家用电器和车辆控制系统中。对于需要精准时间控制的应用场景,这款定时器是一个不错的选择。强烈推荐将其纳入考虑范围。

H3YN-2-B AC100-120参数

参数
长*宽*高 21.5mm(长度)*56.6mm(宽度)
安装方式 支架安装
零件状态 在售
包装方式 散装

H3YN-2-B AC100-120厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3YN-2-B AC100-120数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3YN-2-B AC100-120 H3YN-2-B AC100-120数据手册

H3YN-2-B AC100-120封装设计

查看详情并下载
Symbol
Footprint
3D Model
