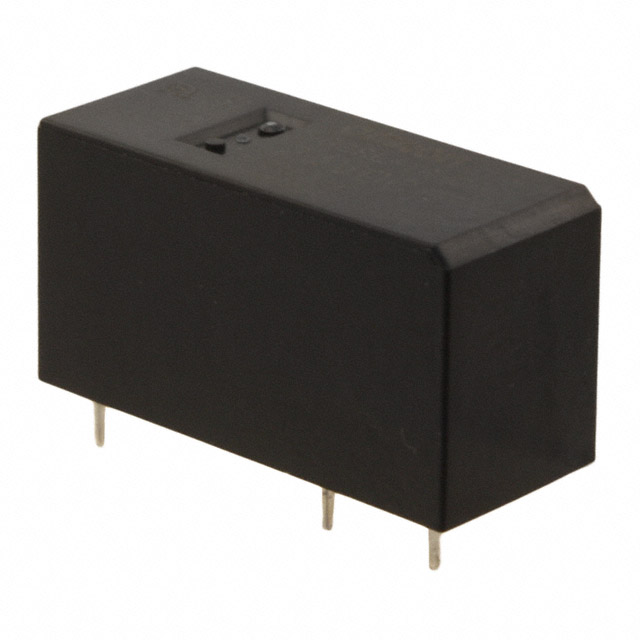

G2RL14ECFDC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 29mm(长度)*15.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G2RL14ECFDC12

G2RL14ECFDC12概述

    # G2RL PCB Power Relay:全面的技术手册

    产品简介


    G2RL系列是由欧姆龙生产的PCB功率继电器,具有紧凑的设计和广泛的应用范围。其主要特点是低轮廓设计(高度仅为15.7毫米),非常适合用于需要小型化设计的设备中。该系列产品提供单极、双极以及高容量(16A)和高灵敏度(250毫瓦)等多种型号,能够满足各种应用需求。
    主要功能
    - 低轮廓设计:适合于空间受限的设备设计。
    - 高容量和高灵敏度:适用于不同类型的电路控制。
    - 严格的认证标准:通过VDE、UL和CSA认证。
    应用领域
    - 家用电器
    - 办公自动化设备
    - 工业机械

    技术参数


    G2RL系列继电器的主要技术参数如下:
    | 参数 | 值 |

    | 高度 | 15.7 mm |
    | 绝缘系统 | Class F (UL1446) |
    | 清洁距离和爬电距离 | 8 mm / 8 mm |
    | 适用温度范围 | -40°C至85°C (无凝露或结冰) |
    - 高温型号适用温度范围 | -40°C至105°C (无凝露或结冰) |
    | 认证标准 | VDE (EN61810-1), UL508, CSA22.2, IEC/EN 60335-1 |
    | 额定电流和接触电阻 | 视型号而定 |
    | 必须操作电压和释放电压 | 视型号而定 |
    | 最大开关电压 | 440 VAC, 300 VDC |
    | 最大开关电流 | 12 A(视型号而定) |
    | 操作和释放时间 | 15 ms(最大),5 ms(最大) |

    产品特点和优势


    G2RL系列继电器具有多种独特的功能和优势:
    - 广泛的适用性:提供多种类型(单极、双极、高容量和高灵敏度),适应不同的电路控制需求。
    - 认证标准严格:通过多个国际认证标准,确保安全可靠。
    - 耐久性:电气寿命高达数十万次,机械寿命更是达到数千万次。
    - 稳定性好:能够在各种极端条件下稳定工作,如振动和冲击环境。
    - 易于安装:低轮廓设计便于安装在PCB板上,节省空间。

    应用案例和使用建议


    应用案例
    - 家用电器:可用于洗衣机、微波炉等设备中的控制系统。
    - 办公自动化设备:例如打印机和复印机中的控制板。
    - 工业机械:用于工厂自动化设备中的信号控制和切换。
    使用建议
    - 在设计系统时,应考虑继电器的工作环境,确保其在规定的温度和湿度范围内正常工作。
    - 安装时需注意继电器的密封性能,避免水分或腐蚀性气体进入导致故障。
    - 对于高负载或高频操作,应根据具体应用选择合适的型号,以保证可靠性。

    兼容性和支持


    G2RL系列继电器具有良好的兼容性,可与其他电子元器件和设备配合使用。欧姆龙公司提供详细的产品资料和技术支持,用户可以联系当地的销售代表获取更多信息。

    常见问题与解决方案


    常见问题
    - 继电器操作不稳定:检查电源电压是否符合要求。
    - 接触不良:清洁触点并确保连接正确。
    - 环境温度过高:采取散热措施,保持设备在适宜的工作温度范围内。
    解决方案
    - 电压问题:确认输入电压符合继电器的额定值。
    - 清洁触点:使用干净的棉签和酒精清洁触点。
    - 环境温度:使用风扇或其他冷却装置来降低温度。

    总结和推荐


    综合评估
    G2RL系列继电器以其独特的功能和强大的性能,成为了众多电子设备的理想选择。其广泛的适用性、严格的安全认证、高耐用性等特点使其在市场上具备强大的竞争力。
    推荐使用
    鉴于G2RL系列继电器的多功能性和稳定性,强烈推荐在各种应用中使用该系列产品,特别是在空间受限且对设备安全性要求较高的环境中。

G2RL14ECFDC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm(长度)*15.7mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

G2RL14ECFDC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL14ECFDC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL14ECFDC12 G2RL14ECFDC12数据手册

G2RL14ECFDC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
