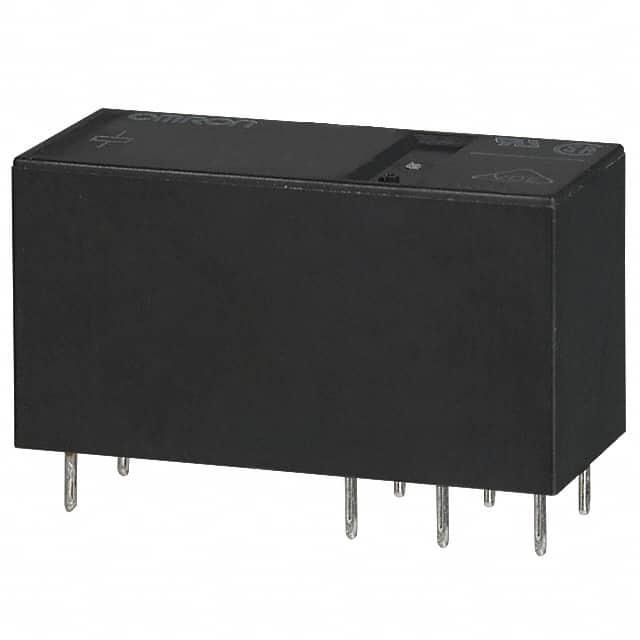

G5RL-1E AC230/240

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5RL系列, 240V 交流线圈电压, 切换电流16A, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G5RL-1E AC230/240

G5RL-1E AC230/240概述

    G5RL PCB Power Relay 技术手册

    1. 产品简介


    G5RL PCB Power Relay 是一种低轮廓继电器,拥有多种型号,适用于各种应用场合。它具有低噪音(比标准G5RL系列低10至20分贝)、高浪涌电流(高达100安培)等特点。该继电器可用于家用电器、视听产品、办公自动化设备、空调、照明等领域。

    2. 技术参数


    | 参数 | 值 |

    | 高度 | 15.7 mm |
    | 爬电距离(线圈与触点之间) | 8 mm |
    | 冲击耐压 | 10 kV |
    | 动作时间 | 最大15 ms |
    | 释放时间 | 最大15 ms |
    | 绝缘电阻 | 最小1,000 MΩ |
    | 介电强度(线圈与触点之间) | 6,000 VAC,1分钟 |
    | 冲击耐压(线圈与触点之间) | 10 kV (1.2 × 50 μs) |
    | 振动耐受力(破坏) | 10至55至10 Hz,0.75 mm单振幅 |
    | 振动耐受力(功能失效) | 10至55至10 Hz,0.75 mm单振幅 |
    | 冲击耐受力(破坏) | 1,000 m/s² |
    | 冲击耐受力(功能失效) | 100 m/s² |

    3. 产品特点和优势


    G5RL PCB Power Relay 的显著特点如下:
    - 低噪音设计:相比标准系列降低10至20分贝,更适合噪声敏感的应用。
    - 高浪涌电流:可处理高达100安培的浪涌电流,适合需要频繁启停的应用。
    - 多种型号选择:提供标准型、高容量型、高浪涌型、低噪音型及TV8认证型等多种选择。
    - 灵活的电压支持:支持多种直流和交流电压,满足不同需求。
    - 高标准认证:符合UL/C-UL、VDE等多项国际安全认证。

    4. 应用案例和使用建议


    应用案例:
    - 家用电器:冰箱、洗衣机等。
    - 办公自动化:打印机、扫描仪等。
    - 工业控制:机器人、自动生产线等。
    使用建议:
    - 在设计电路时,确保高容量型号使用所有相关终端以达到最佳性能。
    - 在应用到户外、化学污染或电干扰环境前,咨询销售代表确认适用性。
    - 确保应用中的电流、电压在额定范围内,并设置足够的安全余量。

    5. 兼容性和支持


    - 兼容性:与各种PCB设计高度兼容,支持多种连接方式。
    - 技术支持:提供详尽的技术文档和支持服务,确保用户能正确使用产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器操作不稳定 | 检查供电电压是否在额定范围内,调整电路负载。 |
    | 触点接触不良 | 清理触点表面,确保无氧化或污垢。 |
    | 噪音过大 | 更换为低噪音型号或加装消音装置。 |

    7. 总结和推荐


    G5RL PCB Power Relay 是一款高度可靠的电源继电器,适用于多种工业和消费类电子产品。其多样化的型号、优异的性能和高标准的安全认证使其在市场上具有很强的竞争优势。强烈推荐用于需要高频切换、高浪涌电流处理的应用场景。

G5RL-1E AC230/240参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

G5RL-1E AC230/240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5RL-1E AC230/240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5RL-1E AC230/240 G5RL-1E AC230/240数据手册

G5RL-1E AC230/240封装设计

查看详情并下载
Symbol
Footprint
3D Model
