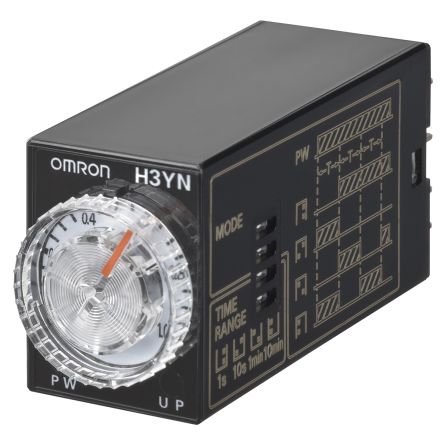

H3YN-41-B AC200-230

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3YN 系列, 200 → 230V 交流, 4触点, 时间范围 0.1 min → 10h
供应商型号: 1066265
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他工具 H3YN-41-B AC200-230

H3YN-41-B AC200-230概述

    固态定时器:H3Y系列和H3YN系列
    固态定时器是电子控制系统中不可或缺的重要元件之一。本文将详细介绍H3Y系列和H3YN系列固态定时器的产品特征、技术参数、应用案例及使用建议。

    产品简介


    H3Y系列和H3YN系列固态定时器是一种适用于各种工业自动化应用的小型定时器。它们能够与MY继电器兼容,并且支持多种操作模式。这些定时器的主要特点是其半多电源电压设计、大型透明时间设置旋钮以及LED指示灯显示电源和输出状态。H3Y系列包含单功能定时器(如H3Y-2),而H3YN系列则包含多功能定时器(如H3YN-4)。

    技术参数


    以下列出了H3Y和H3YN系列定时器的关键技术参数:
    - 电源电压:交流电100至120VAC、200至230VAC、24VAC;直流电12VDC、24VDC、48VDC、100至110VDC、125VDC。
    - 控制输出:H3Y-2系列支持5A@250VAC(电阻负载),H3YN-4系列支持3A@250VAC(电阻负载)。
    - 工作环境温度:-10°C至50°C(无结冰)。
    - 储存温度:-25°C至65°C。
    - 绝缘电阻:最小100MΩ(在500VDC时)。
    - 操作时间精度:最大±1% FS。
    - 电磁兼容性:符合EN 61812-1、EMC指令及EMI/EMS标准。

    产品特点和优势


    1. 操作简便:透明的时间设置旋钮可以使用平头螺丝刀或菲利普斯螺丝刀进行调节。
    2. 通用性强:可与MY继电器兼容,支持多种电源输入。
    3. 多功能性:H3YN系列提供四种操作模式(延时、间隔、闪烁关、闪烁开)。
    4. 高可靠性:通过UL和CSA认证,符合严格的国际安全标准。

    应用案例和使用建议


    - 工业自动化:在自动生产线中用于控制输送带或其他机械设备的启动和停止。
    - 建筑自动化:用于照明系统和暖通空调系统的定时控制。
    - 家电控制:在家电中实现定时功能,如洗衣机和微波炉。
    使用建议:
    - 在高湿度环境中使用时,确保设备的良好密封以防止水分侵入。
    - 定期检查并清洁接线端子,避免接触不良。

    兼容性和支持


    H3Y和H3YN系列定时器可以通过单独订购的底座和固定夹进行安装。对于使用过程中可能遇到的技术问题,用户可以访问OMRON官方网站获取更多技术支持。

    常见问题与解决方案


    - 问题1:电源连接不稳定。
    - 解决方案:确认接线端子已正确拧紧,确保无松动现象。
    - 问题2:输出不正常。
    - 解决方案:检查负载是否满足最小要求(如1mA@5VDC或1mA@1VDC),并重新校准定时器。

    总结和推荐


    H3Y和H3YN系列固态定时器凭借其多样化的工作模式、优良的电气性能和强大的可靠性,在多个工业和民用应用中展现出卓越的表现。无论是工业自动化还是家庭自动化领域,这些定时器都是理想的解决方案。因此,我们强烈推荐H3Y和H3YN系列定时器作为您的首选。

H3YN-41-B AC200-230参数

参数
长*宽*高 21.5mm(长度)*56.6mm(宽度)
安装方式 支架安装
包装方式 散装

H3YN-41-B AC200-230厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3YN-41-B AC200-230数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3YN-41-B AC200-230 H3YN-41-B AC200-230数据手册

H3YN-41-B AC200-230封装设计

查看详情并下载
Symbol
Footprint
3D Model
