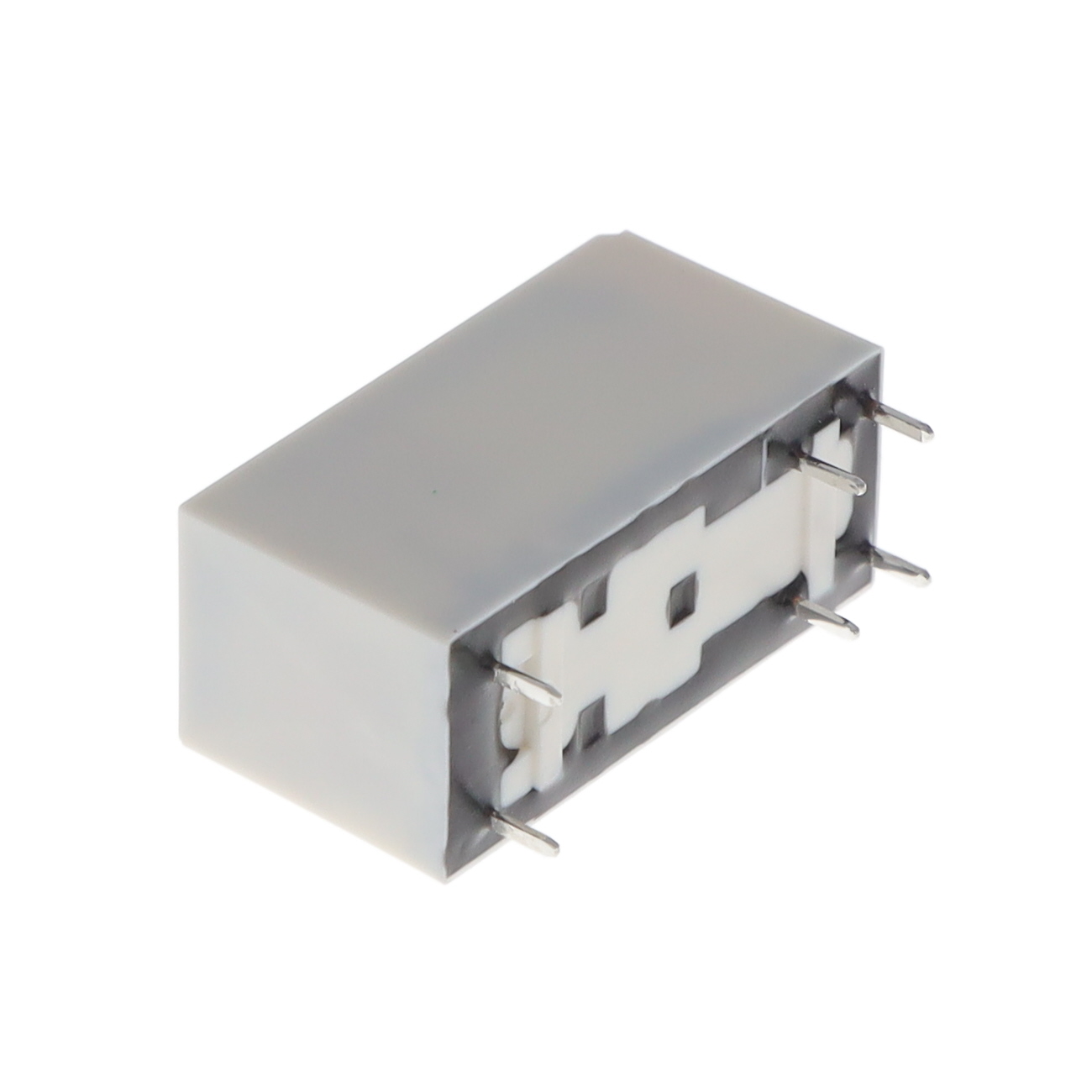

G2RL-1-HA DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: ET-3860924
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RL-1-HA DC24

G2RL-1-HA DC24概述

    # G2RL PCB Power Relay 技术手册

    产品简介


    G2RL 系列 PCB 功率继电器是一款专为微型设备设计的低高度功率继电器,最大高度仅为 15.7 毫米。此系列包含多种单极、双极高容量(16 A)类型和高灵敏度(250 mW)类型的继电器,适用于广泛的工业和家庭应用。

    技术参数


    主要技术规格
    - 型号标识:G2RL-1(A)-E-ASI
    - 适用电压:5V, 12V, 24V, 48VDC
    - 接触形式:SPST-NO (1a), SPDT (1c), DPST-NO (2a), DPDT (2c)
    - 接触材料:银合金(无镉)
    - 额定负载:
    - 单极标准型:12A(250VAC),8A(24VDC)
    - 高容量型:16A(250VAC),10A(24VDC)
    - 高灵敏度型:10A(250VAC),8A(24VDC)
    - 额定电流:5mA 至 80mA
    - 最大切换电压:440VAC,300VDC
    - 最大切换电流:12A(标准),8A(高容量),10A(高灵敏度)
    - 耐久性:机械寿命达 2000 万次操作,电气寿命根据负载类型而不同
    - 工作环境温度:-40°C 至 85°C(无结霜或凝结)
    - 重量:约 12 克
    绝缘与保护
    - 绝缘电阻:最小值为 1000 MΩ
    - 介电强度:5000 VAC(50/60 Hz,持续 1 分钟)
    - 冲击与振动抵抗力:
    - 振动:最高频率范围 10 到 55 Hz,最大加速度 1000 m/s²
    - 冲击:最高加速度 1000 m/s²

    产品特点和优势


    - 低高度设计:便于紧凑设备中的安装
    - 广泛适用电压范围:涵盖直流 5V 至 48V,适应多种电源需求
    - 高性能:提供高容量和高灵敏度型号,满足不同应用要求
    - 严格测试:符合 VDE (EN61810-1)、UL508 和 CSA22.2 等国际标准

    应用案例和使用建议


    应用案例
    - 家用电器
    - 办公自动化设备
    - 工业机械设备
    使用建议
    - 安装注意事项:确保继电器稳固固定,避免高腐蚀性气体环境
    - 通电顺序:确保先施加额定电压再降为保持电压,以防止线圈保持电压不足导致失效
    - 清洁保养:避免用水清洗,联系销售人员获取密封型继电器的清洁方法

    兼容性和支持


    - 兼容性:支持标准和高灵敏度型号,适合各类标准电源环境
    - 技术支持:用户可以通过地区网站获取更多支持信息和联系厂商代表

    常见问题与解决方案


    - 问题一:继电器在低温下无法正常工作
    - 解决方法:检查接线和电源是否正确连接,确保工作环境温度在规定范围内
    - 问题二:继电器触点间断不稳定
    - 解决方法:确认使用条件符合标准,如负载条件和通断频率

    总结和推荐


    G2RL 系列继电器凭借其优良的性能、广泛的应用范围和高可靠性,适用于各种工业和家用设备。特别适合于需要紧凑布局且对可靠性要求较高的应用场合。推荐使用,尤其适合需要高效能、稳定工作环境的应用。
    通过本技术手册,您可以全面了解 G2RL 继电器的各项技术和使用细节,有助于您更好地选择和使用这一高性能继电器产品。

G2RL-1-HA DC24参数

参数
开关功能 -
继电器类型 通用继电器
安装方式 通孔安装
零件状态 在售
包装方式 管装

G2RL-1-HA DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-1-HA DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-1-HA DC24 G2RL-1-HA DC24数据手册

G2RL-1-HA DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8462 ¥ 32.5
10+ $ 3.0769 ¥ 26
25+ $ 2.8029 ¥ 23.6843
50+ $ 2.7339 ¥ 23.1019
100+ $ 2.6133 ¥ 22.0827
库存: 76
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.5
