G2RV-SR500 AC/DC48

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 SPDT DIN导轨安装,弹簧安装 6.2mm(长度)*77.9mm(高度)
供应商型号: 4014529
供应商: element14
标准整包数: 1
OMRON/欧姆龙 其他继电器 G2RV-SR500 AC/DC48

G2RV-SR500 AC/DC48概述

    电子元器件产品技术手册:G2RV-SR/G3RV-SR

    产品简介

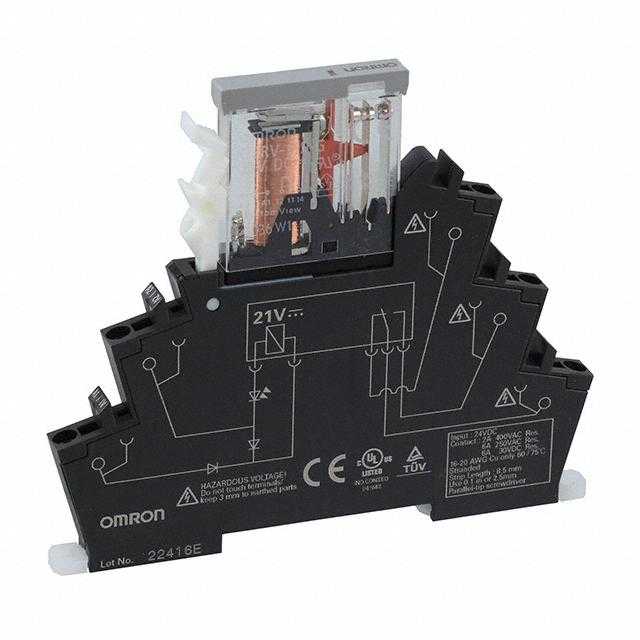

    G2RV-SR/G3RV-SR 是一款由欧姆龙(OMRON)生产的全球标准尺寸、低剖面薄型I/O继电器。产品分为两个系列:G2RV-SR 系列为电磁继电器,而 G3RV-SR 系列为固态继电器。这些继电器均采用宽度为6.2mm的紧凑设计,适用于各种控制面板的小型化需求。这些继电器在工业自动化、智能家居及物联网等领域有着广泛的应用。

    技术参数


    1. 外观尺寸:
    - 高度:约 6.2 mm
    - 尺寸:90 mm × 74.1 mm × 51.72 mm
    - 终端:插件式终端
    2. 电气特性:
    - 额定输入电压:12 VDC、24 VDC、48 VAC/DC、100 VAC、110 VAC、200 VAC、230 VAC
    - 额定电流:
    - G2RV-SR:最大6 A(250 VAC),最大30 VDC时为2.5 A
    - G3RV-SR:最大3 A(DC),最大2 A(AC)
    - 最大允许电压:G2RV-SR 最大440 VAC,125 VDC;G3RV-SR 最大440 VAC
    - 最大切换功率:G2RV-SR 1,500 VA,G3RV-SR 500 VA
    3. 操作条件:
    - 操作温度:-40°C 到 +55°C
    - 操作湿度:5% 到 85% RH
    4. 机械与电气寿命:
    - 机械寿命:至少500万次操作
    - 电气寿命:G2RV-SR 70,000 次(NO 接触),50,000 次(NC 接触);G3RV-SR 至少500万次

    产品特点和优势


    - 低剖面设计:G2RV-SR/G3RV-SR 的设计高度仅为6.2mm,比传统产品低25%,有助于进一步小型化控制面板。
    - Push-In Plus 技术:与传统的螺丝端子相比,减少了接线时间达60%,提高了工作效率。
    - 无螺钉松动:减少维护需求,实现高可靠性。
    - ‘手免’结构:可持插入平头螺丝刀,便于处理绞线。
    - 透明外壳:便于现场确认接触状态,快速识别异常。

    应用案例和使用建议


    G2RV-SR/G3RV-SR 可用于多种应用场景,例如工业自动化系统、智能家居设备和物联网节点。在使用过程中,确保正确选择适合的额定输入电压,并注意安装温度和湿度限制以保持其性能。建议根据具体应用场景选择合适的型号,如需要频繁开关的场合优先考虑固态继电器(G3RV-SR)。

    兼容性和支持


    这些继电器可以与其他标准配件配合使用,但需单独订购。厂家提供全面的技术支持和售后服务,帮助用户解决问题和提高产品效率。详细的配件清单和推荐工具可在手册中查阅。

    常见问题与解决方案


    1. 问题:接线时间过长
    - 解决办法:使用 Push-In Plus 技术,显著缩短接线时间。
    2. 问题:长期运行稳定性不佳
    - 解决办法:定期检查接点和电源电压,确保良好的电气连接。
    3. 问题:异常状态无法识别
    - 解决办法:通过透明外壳检查接触状态,确认无异常后再进行调试。

    总结和推荐


    综上所述,G2RV-SR/G3RV-SR 以其小巧的体积、高效的接线技术和出色的性能在控制面板小型化趋势中具有重要的地位。推荐给需要高性能、可靠性的自动化控制和工业应用用户。
    希望本文对你选择和使用这些产品有所帮助。

G2RV-SR500 AC/DC48参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 6.2mm(长度)*77.9mm(高度)
通用封装 SPDT
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售

G2RV-SR500 AC/DC48厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RV-SR500 AC/DC48数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RV-SR500 AC/DC48 G2RV-SR500 AC/DC48数据手册

G2RV-SR500 AC/DC48封装设计

查看详情并下载
Symbol
Footprint
3D Model
