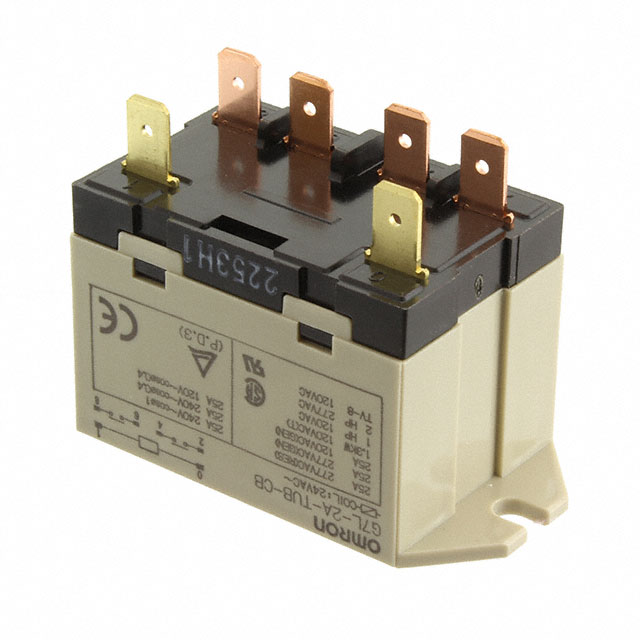

G7L-2A-TUB-CB AC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装 52.5mm(长度)*47mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-2A-TUB-CB AC24

G7L-2A-TUB-CB AC24概述


    产品简介


    G7L系列高压继电器
    G7L系列高压继电器是专为需要高容量和高介电强度的应用设计的产品。这些继电器能够在高达额定电压50%的瞬间电压跌落时保持稳定的接点接触,不会产生接点颤动现象。此外,它们广泛适用于各类工业控制、办公设备和家电等领域。

    技术参数


    基本规格
    - 额定电压:12VDC, 24VDC, 48VDC, 100VDC, 220VAC, 240VAC等。
    - 额定电流:15mA至300mA。
    - 接触形式:单极双掷(SPST-NO)、双极双掷(DPST-NO)等。
    - 额定负载:220VAC下,电阻负载最大30A,电感负载最大20A。
    - 工作温度范围:-25°C 至 60°C。
    - 操作时间:最大30毫秒。
    - 释放时间:最大30毫秒。
    - 绝缘电阻:最小1,000 MΩ。
    - 介电强度:最小4,000VAC。
    性能参数
    - 最大开关功率:根据具体型号而定。
    - 冲击电阻:振动破坏等级为10Hz至55Hz,单幅度0.75mm;冲击破坏等级为1,000m/s²。
    - 电气寿命:机械寿命至少1,000,000次操作,电气寿命至少100,000次操作(在额定负载条件下)。
    - 接触电阻:最大50mΩ。

    产品特点和优势


    G7L系列高压继电器具备以下几个显著特点:
    - 稳定性高:在瞬间电压跌落时,继电器仍能保持稳定运行。
    - 宽泛的电压范围:支持从12VDC到240VAC的宽电压输入。
    - 快速响应:操作时间和释放时间均不超过30毫秒。
    - 环境适应性强:可在-25°C至60°C的温度范围内正常工作。
    - 抗干扰能力强:具有优秀的抗振动和抗冲击能力。
    - 安全可靠:所有绝缘材料采用阻燃材料(UL94V-0),并且具有3mm的接点间隙。

    应用案例和使用建议


    应用案例
    - 空调压缩机控制器:用于空调系统中的压缩机启动和停止。
    - 电源工具控制器:用于电动工具如钻机和切割机的开关控制。
    - 加热器控制器:用于各种加热设备如热水器的开关控制。
    - 微波炉磁控管控制:用于微波炉的磁控管开关控制。
    使用建议
    - 正确选择型号:根据实际负载情况选择适合的继电器型号,特别是注意额定电压和额定电流的选择。
    - 散热管理:在高温环境下使用时,需考虑良好的散热措施以保证长期稳定运行。
    - 安装方向:在某些情况下,继电器的安装方向可能会影响其性能,因此建议遵循技术手册中的安装指南。

    兼容性和支持


    - 兼容性:G7L系列高压继电器可与各种标准终端和轨道安装方式兼容,例如DIN轨道安装。
    - 配套配件:提供多种附件,如E夹具、适配器、前端连接插座和盖子,以方便用户安装和使用。
    - 技术支持:厂商提供详细的技术手册和客户支持服务,确保用户能够得到及时的技术指导和支持。

    常见问题与解决方案


    常见问题及解决办法
    1. 接点接触不良
    - 解决方法:检查接点是否有污垢或磨损,必要时进行清洁或更换。
    2. 操作时间过长
    - 解决方法:检查接点压力是否合适,以及线圈驱动电路是否正常。
    3. 电气寿命缩短
    - 解决方法:确保负载在额定范围内使用,并定期检查接点磨损情况。

    总结和推荐


    G7L系列高压继电器以其高稳定性、宽电压范围、快速响应和高可靠性,成为工业控制领域的理想选择。特别是在需要处理大量瞬态电压波动的应用场景中表现出色。虽然价格相对较高,但其卓越的性能和长久的使用寿命使其成为值得投资的选择。我们强烈推荐这一系列的继电器给对性能和可靠性有严格要求的用户。

G7L-2A-TUB-CB AC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 52.5mm(长度)*47mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

G7L-2A-TUB-CB AC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-TUB-CB AC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-TUB-CB AC24 G7L-2A-TUB-CB AC24数据手册

G7L-2A-TUB-CB AC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
