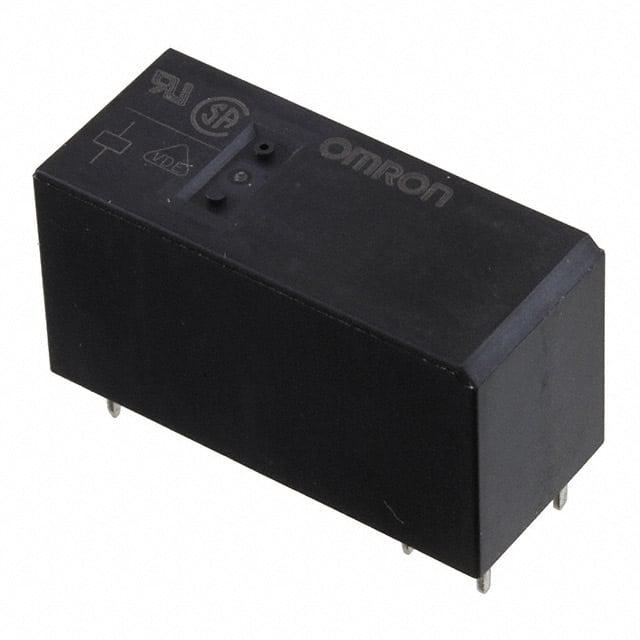

G2RL2ADC12BYOMB

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: G2RL2ADC12BYOMB
供应商: Master
标准整包数: 10
OMRON/欧姆龙 其他继电器 G2RL2ADC12BYOMB

G2RL2ADC12BYOMB概述

    # G2RL PCB Power Relay 技术手册

    产品简介


    G2RL系列是欧姆龙公司推出的低轮廓功率继电器,最大高度为15.7毫米,适用于微型设备。它提供了多种单极、双极、高容量(16安培)类型和高灵敏度类型(250毫瓦)。这些继电器符合VDE (EN61810-1)、UL508和CSA22.2标准,适用于家用电器、办公自动化设备和工业机械。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 5 VDC:80.0 mA,12 VDC:33.3 mA,24 VDC:16.7 mA |
    | 线圈电阻 | 5 VDC:62.5 Ω,12 VDC:360 Ω,24 VDC:1,440 Ω |
    | 必须动作电压 | 5 VDC:70%最大,10%最小 |
    | 必须释放电压 | 5 VDC:10%到32%,12 VDC:75%最大 |
    | 最大电压 | 5 VDC:130% |
    | 功率消耗 | 5 VDC:400 mW |
    | 额定接触负载 | 12 A @ 250 VAC |
    | 工作温度范围 | -40°C 至 85°C |
    | 额定湿度范围 | 5% 至 85% (无凝露) |

    产品特点和优势


    G2RL系列具有以下几个显著特点和优势:
    - 低轮廓设计:最大高度仅为15.7毫米,非常适合于空间有限的应用场合。
    - 高容量和高灵敏度:提供不同类型的继电器以满足不同的应用需求。
    - 严格认证:符合国际标准,如VDE、UL和CSA认证,确保产品的可靠性和安全性。
    - 广泛的型号选择:提供多种型号和配置,可满足不同客户的需求。

    应用案例和使用建议


    应用案例
    - 家用电器:例如空调、冰箱等,需要稳定的开关控制。
    - 办公自动化设备:例如打印机、复印机等,要求长期稳定运行。
    - 工业机械:用于控制电动机、风扇等设备。
    使用建议
    - 在操作前确认额定电压和电流,避免过载损坏继电器。
    - 避免在含有腐蚀性气体的环境中使用,以免造成接触点腐蚀。
    - 使用过程中要保持清洁,避免污垢影响性能。

    兼容性和支持


    - 兼容性:G2RL系列与多种电子元件和设备兼容,可以灵活应用于各种系统中。
    - 技术支持:请联系您的欧姆龙销售代表获取详细的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 继电器不动作 | 检查线圈电压是否达到必须动作电压。 |
    | 继电器频繁跳动 | 确认安装位置,避免受到震动影响。 |
    | 接触不良 | 清洁接触点,检查是否有污垢或氧化。 |

    总结和推荐


    G2RL系列作为一款高性能、多功能的功率继电器,在众多应用场景中表现出色。它的低轮廓设计、高可靠性、宽泛的工作温度范围和认证标准使其成为市场上的热门选择。推荐在需要紧凑设计和高可靠性的应用场合中使用G2RL系列继电器。
    综上所述,G2RL系列是一款非常值得推荐的产品,适用于各种复杂的电子系统中。

G2RL2ADC12BYOMB参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 管装

G2RL2ADC12BYOMB厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL2ADC12BYOMB数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL2ADC12BYOMB G2RL2ADC12BYOMB数据手册

G2RL2ADC12BYOMB封装设计

查看详情并下载
Symbol
Footprint
3D Model
