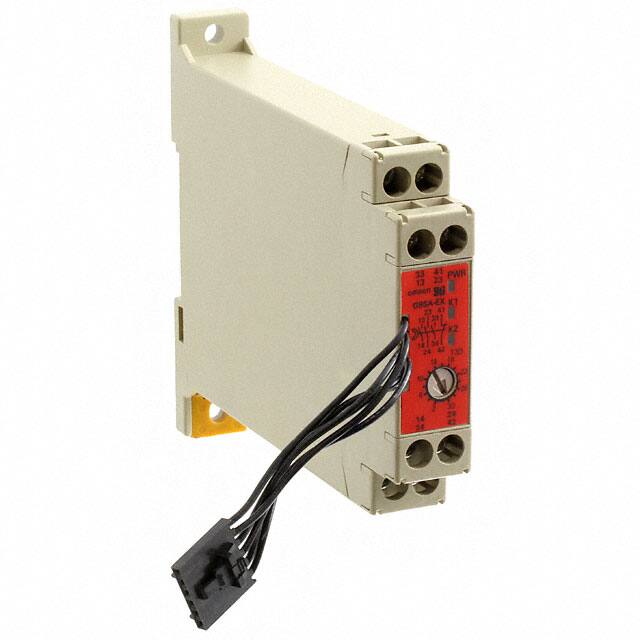

G9SA-EX031-T30

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Electromechanical Relay 5A 3PST-NO/SPST-NC(17.5x111x98.2)mm DIN Rail Safety Relay
供应商型号: Z4050-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他继电器 G9SA-EX031-T30

G9SA-EX031-T30概述

    安全继电器单元 G9SA 系列技术手册

    1. 产品简介


    安全继电器单元 G9SA 系列为用户提供了一整套紧凑型解决方案。该系列提供了多种型号,涵盖宽度为45毫米和17.5毫米的产品。主要型号包括三极(3PST-NO)和五极(5PST-NO)继电器、具有延时断开(OFF-delay)功能的继电器,以及双手控制器(Two-hand Controller)。这些继电器具备简单扩展连接的能力,且所有型号均符合EN ISO 13849-1 (PLe/Safety Category 4)标准。

    2. 技术参数


    - 电源电压: 24 VAC/VDC, 100-240 VAC
    - 工作温度范围: -25°C 至 55°C
    - 工作湿度范围: 35% 至 85%
    - 额定负载: 250 VAC, 5 A; 30 VDC, 5 A
    - 接触电阻: ≤100 mΩ
    - 操作时间: 最大30 ms
    - 响应时间: 最大10 ms
    - 绝缘电阻: ≥100 MΩ(500 VDC)
    - 振动抵抗: 10-55-10 Hz,0.375 mm 单振幅(0.75 mm 双振幅)
    - 冲击抵抗: 毁坏 - 300 m/s²;故障 - 100 m/s²
    - 耐用性: 机械操作 ≥5,000,000次;电气操作 ≥100,000次
    - 延时设定: 最多可设置15步,时间范围为0.5秒至7.5秒

    3. 产品特点和优势


    G9SA 系列的安全继电器具备多个独特的功能和优势,包括:
    - 丰富的配置选项:提供多种接触形式、延时输出和辅助输出,以满足不同的应用需求。
    - 高可靠性:所有型号均符合EN ISO 13849-1 (PLe/Safety Category 4)标准,确保高度安全可靠。
    - 易于安装和扩展:紧凑设计便于安装,并可通过简单的连接进行扩展。

    4. 应用案例和使用建议


    G9SA 系列被广泛应用于各种自动化和控制系统中,特别是在需要高度安全性的应用场景中。以下是几个典型的使用案例及建议:
    - 安全门监测:当安全门被打开时,继电器可以立即切断电机电源,保护操作员的安全。
    - 紧急停止开关:可以在操作员按下紧急停止按钮后立即切断电源,并通过手动复位开关重新启动。
    - 延时断开控制:某些应用可能需要在检测到危险信号后有一段延迟时间再切断电源,G9SA 的延时功能非常适合此类场景。

    5. 兼容性和支持


    G9SA 系列安全继电器支持与多种传感器和控制器的无缝集成。具体型号的配置和连接方式详见技术手册中的详细说明。厂商提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助。

    6. 常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是一些可能遇到的问题及其解决方法:
    - 问题一: 设备无法正常工作。
    - 解决办法: 检查电源电压是否符合要求,确保所有接线正确无误。
    - 问题二: 继电器输出不一致。
    - 解决办法: 检查输入信号是否稳定,确认内部线路没有短路或断路。
    - 问题三: 设备出现异常报警。
    - 解决办法: 查阅技术手册中的故障排查部分,按指示逐项排查并排除故障原因。

    7. 总结和推荐


    G9SA 系列安全继电器以其多样化的配置、高可靠性以及灵活的应用能力,成为众多自动化系统中的理想选择。无论是在安全性要求高的工业环境还是常规的生产环境中,G9SA 系列都能够发挥重要作用。强烈推荐给对安全性有严格要求的应用场景使用。

G9SA-EX031-T30参数

参数
继电器类型 -
开关功能 -
长*宽*高 17.5mm*17.5mm*98.2mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

G9SA-EX031-T30厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9SA-EX031-T30数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9SA-EX031-T30 G9SA-EX031-T30数据手册

G9SA-EX031-T30封装设计

查看详情并下载
Symbol
Footprint
3D Model
