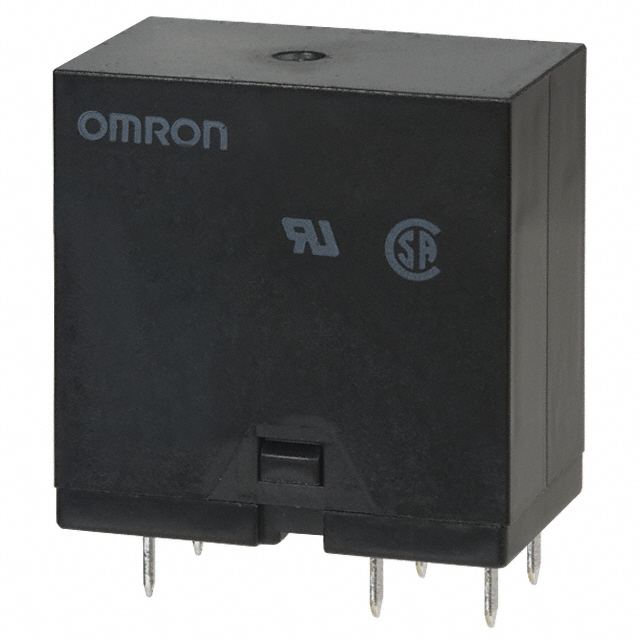

G4W-2214P-US-HP-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 通孔安装 30.48mm*19.5mm*30.48mm
供应商型号: G4W-2214P-US-HP-DC24
供应商: Master
标准整包数: 5
OMRON/欧姆龙 其他继电器 G4W-2214P-US-HP-DC24

G4W-2214P-US-HP-DC24概述

    # 电子元器件技术手册:G4W Power Relay

    产品简介


    G4W系列是Omron的一款高性能电源继电器,广泛应用于工业控制、自动化系统及家用电器等领域。它采用不同的接触形式和构造,提供单极单掷(SPST-NO)和双极双掷(DPST-NO)两种类型,适用于多种负载类型,如电阻负载和电感负载。这款继电器以其高可靠性和广泛应用而受到市场欢迎。

    技术参数


    G4W系列的主要技术参数如下:
    - 额定负载:
    - SPST-NO型:15 A,250 VAC;24 VDC
    - DPST-NO型:10 A,250 VAC;24 VDC
    - 接触材料:银镉氧合金(AgCdO)
    - 最大操作电压:250 VAC,125 VDC
    - 最大操作电流:15 A
    - 最大切换能力:
    - SPST-NO型:3,750 VA(电阻负载),2,500 VA(电感负载)
    - DPST-NO型:3,750 VA(电阻负载),1,875 VA(电感负载)
    - 最小可操作负载:500 mA,5 VDC
    - 绝缘电阻:最低100 MΩ(在500 VDC下)
    - 介电强度:
    - 线圈与触点之间:4,000 VAC,1分钟
    - 不同极的触点之间:2,000 VAC,1分钟
    - 同极的触点之间:1,500 VAC,1分钟
    - 冲击强度:
    - 机械耐久性:1,000 m/s²(约100 G)
    - 失效耐久性:150 m/s²(约15 G)

    产品特点和优势


    G4W系列电源继电器具有以下特点和优势:
    - 高耐压能力:线圈和触点之间的冲击耐压达到10,000 VAC,确保高度的安全性和可靠性。
    - 低功耗:功率消耗仅为0.8W,适合节能需求的应用场景。
    - 广泛的适用范围:能够承受多种负载条件,包括电阻负载和电感负载。
    - 高机械寿命:可承受高达5,000,000次的操作循环。
    - 良好的电气特性:接触电阻低,操作和释放时间短,满足快速响应需求。

    应用案例和使用建议


    G4W系列继电器因其出色的性能,在多个行业中得到了广泛应用。例如,在自动化生产线中,用于控制电动机和各种负载开关;在家电设备中,作为过载保护装置。
    使用建议
    - 安装注意事项:确保继电器的安装符合制造商的规定,并考虑合适的散热措施。
    - 接线建议:按照产品手册中的终端布局进行接线,确保正确连接。
    - 定期检查:定期对继电器进行检查和维护,确保其正常运行。

    兼容性和支持


    G4W系列继电器符合多项国际标准,如UL、CSA和IEC Class II。此外,还提供了多种型号以适应不同应用需求。Omron公司为其产品提供全面的技术支持和售后服务,确保客户在使用过程中获得及时帮助。

    常见问题与解决方案


    - 问题1:继电器在操作时出现故障。
    - 解决方法:检查接线是否正确,并确认负载条件是否超出额定值。
    - 问题2:继电器操作时间长于预期。
    - 解决方法:确认供电电压是否稳定,检查是否有外部干扰因素。

    总结和推荐


    G4W系列电源继电器凭借其卓越的性能、高可靠性以及广泛的应用范围,成为市场上备受欢迎的产品。无论是在工业控制还是家电领域,它都是一个理想的选择。强烈推荐在需要高性能继电器的应用中选用此产品。

G4W-2214P-US-HP-DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 30.48mm*19.5mm*30.48mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装,托盘

G4W-2214P-US-HP-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G4W-2214P-US-HP-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G4W-2214P-US-HP-DC24 G4W-2214P-US-HP-DC24数据手册

G4W-2214P-US-HP-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.9585 ¥ 83.4664
25+ $ 8.3167 ¥ 76.0649
50+ $ 7.9461 ¥ 72.6754
100+ $ 7.5154 ¥ 68.6998
250+ $ 7.4378 ¥ 66.9986
500+ $ 7.4061 ¥ 66.7135
1000+ $ 7.4061 ¥ 66.7135
库存: 372
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 417.33
