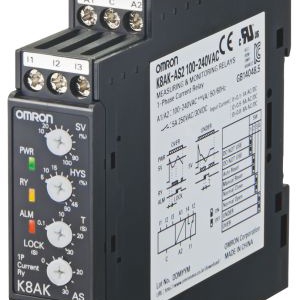

K8AK-AS1 100-240VAC

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 控制继电器, K8AK-AS 系列, 用于电流监测, 单刀双掷, DIN 导轨安装
供应商型号: K8AK-AS1 100-240VAC
供应商: 期货订购
标准整包数: 3000
OMRON/欧姆龙 其他工具 K8AK-AS1 100-240VAC

K8AK-AS1 100-240VAC概述


    产品简介


    K8AK-AS单相电流继电器是一款专门设计用于工业设施和设备中的电流监测的理想选择。其主要功能包括:
    - 监测过电流和欠电流状态。
    - 支持商用CT(次级侧电流:0到1A或0到5A)。
    - 可手动复位或自动复位。
    - 启动锁时间和操作时间可单独设置。
    - 内置一个SPDT输出继电器,最大负载为250VAC下5A电阻负载。
    - 继电器输出可切换为常开或常闭模式。
    - 输出状态可以通过LED指示灯进行监控。
    - 输入与电源隔离。
    K8AK-AS系列包括多种型号,适用于不同的电流输入范围和供电电压要求。此外,为了增强其适用性,可以与OMRON K8AC-CT200L电流互感器结合使用。

    技术参数


    - 输入范围
    - K8AK-AS1:0到20mA AC/DC;10到100mA AC/DC;50到500mA AC/DC。
    - K8AK-AS2:0到1A AC/DC;0.5到5A AC/DC;0.8到8A AC/DC。
    - K8AK-AS3:0到100A AC;20到200A AC(需要配合OMRON K8AC-CT200L电流互感器)。
    - 电源电压
    - K8AK-AS1:24VAC/DC;100至240VAC。
    - K8AK-AS2:24VAC/DC;100至240VAC。
    - K8AK-AS3:24VAC/DC;100至240VAC。
    - 继电器输出
    - 额定负载:250VAC下5A,30VDC下5A。
    - 最大切换容量:1,250VA,150W。
    - 最小负载:5VDC,10mA。
    - 环境参数
    - 工作温度:-20°C至60°C。
    - 存储温度:-25°C至65°C。
    - 工作湿度:25%至85%。
    - 存储湿度:25%至85%。

    产品特点和优势


    K8AK-AS单相电流继电器具备以下几个显著优势:
    - 广泛的应用范围:适合多种电流监测需求,涵盖工业设施和设备的各种应用场景。
    - 灵活的操作方式:支持手动和自动复位,且能单独设置启动锁时间和操作时间,满足不同操作需求。
    - 高可靠性:内置隔离电源和LED指示灯,确保操作状态直观易读,可靠性高。
    - 多功能兼容性:可以与商用CT或OMRON特定电流互感器结合使用,提高系统的灵活性和适应性。
    - 长寿命和低维护成本:机械寿命高达1000万次,电气寿命根据负载条件不同也有较高的耐久性。

    应用案例和使用建议


    应用案例:在电机过载保护系统中,K8AK-AS可以用于监测电机的启动电流。例如,对于一台额定电流为5A的电机,启动电流可能达到30A。使用K8AK-AS3时,可以将导线穿过CT多次以放大电流信号,使继电器能够准确检测过载情况。
    使用建议:
    - 在安装前仔细检查所有接线,避免输入连接错误导致继电器误动作。
    - 使用推荐的铜鼻子或绝缘护套铜鼻子来连接终端,确保连接稳固且绝缘良好。
    - 为了确保测量精度,建议在稳定的工作条件下进行设定。

    兼容性和支持


    - 兼容性:K8AK-AS系列型号可以与商用CT兼容使用,也可以与OMRON K8AC-CT200L电流互感器结合使用。
    - 支持服务:OMRON提供官方技术支持和服务,用户可通过官方网站获取最新的安全标准认证信息和技术文档。

    常见问题与解决方案


    1. Q:如何设置电流值?
    - A: 通过旋转电流旋钮(SV),调整电流值在10%到100%之间。当设置值和输入值相同时,报警指示灯会开始闪烁,此时停止调节旋钮。
    2. Q:K8AK-AS能否直接输入电流?
    - A: K8AK-AS3不能直接输入电流,必须配合OMRON K8AC-CT200L电流互感器使用。其他型号如K8AK-AS1和K8AK-AS2可以直接输入电流。
    3. Q:如果输入超过过载容量会发生什么?
    - A: 过载电流会导致继电器故障。例如,对于K8AK-AS1和K8AK-AS2,在150%的过载容量下只能持续1秒。对于K8AK-AS3,可在不同过载条件下分别持续30秒和1秒。

    总结和推荐


    综上所述,K8AK-AS单相电流继电器具有广泛的适用性、高可靠性及强大的功能,特别适合用于工业设施中的电流监测和保护。其卓越的设计、丰富的配置选项以及完善的技术支持使其在市场上具备很强的竞争优势。因此,强烈推荐在各种需要精确电流监测的应用场景中使用这款继电器。

K8AK-AS1 100-240VAC参数

参数
长*宽*高 22.5mm*22.5mm*95mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

K8AK-AS1 100-240VAC厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

K8AK-AS1 100-240VAC数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 K8AK-AS1 100-240VAC K8AK-AS1 100-240VAC数据手册

K8AK-AS1 100-240VAC封装设计

查看详情并下载
Symbol
Footprint
3D Model
