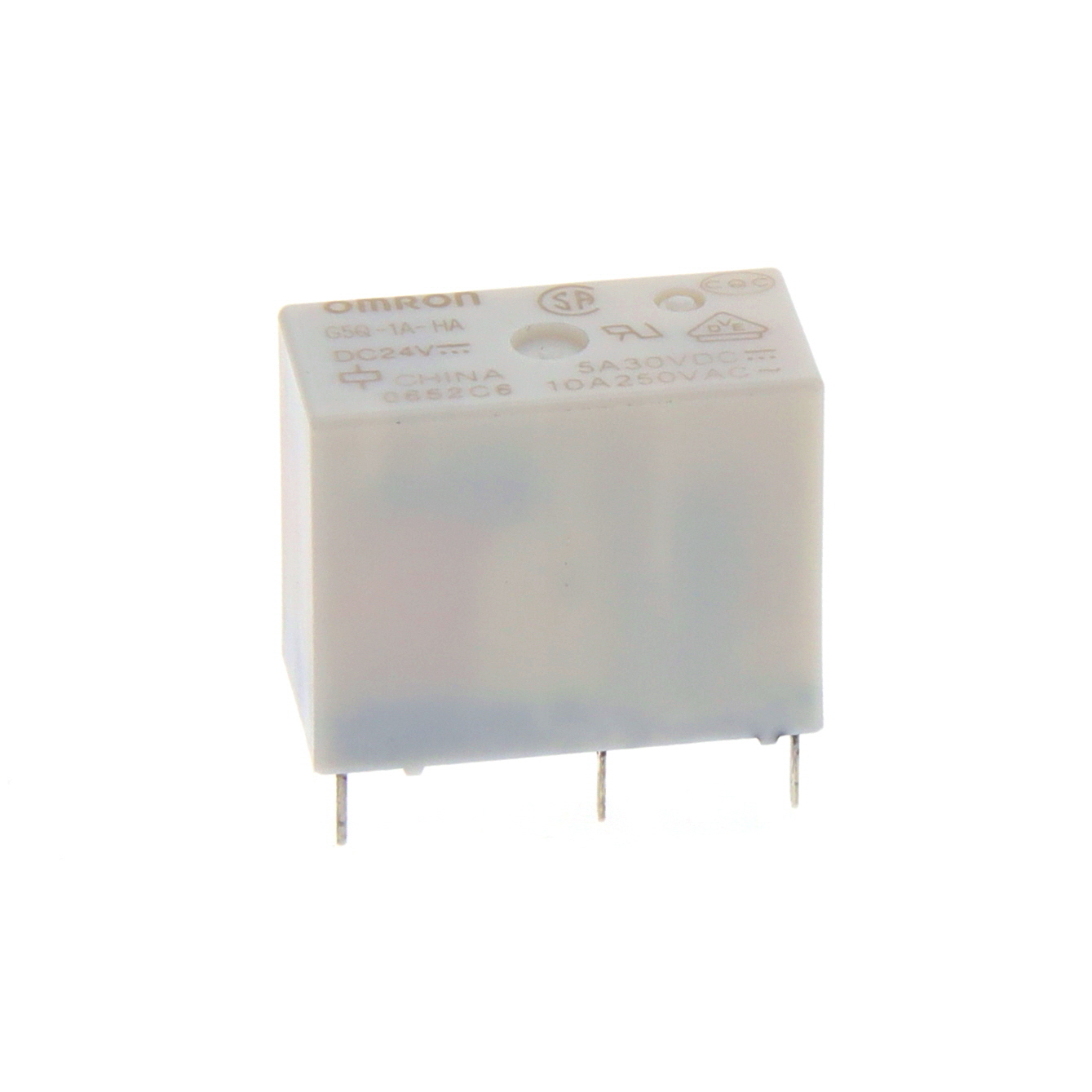

G5Q-1A-HA DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装 20.3mm(长度)*15.8mm(高度)
供应商型号: 3289804
供应商: element14
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5Q-1A-HA DC24

G5Q-1A-HA DC24概述

    # G5Q PCB Power Relay:紧凑型功率继电器

    1. 产品简介


    G5Q系列是一款紧凑型单极功率继电器,专为控制设备的输出应用而设计。具有以下基本特点:
    - 单极继电器
    - 具备出色的开关性能,适用于多种负载条件
    - 小巧设计,具备8kV的冲击耐受电压(线圈与触点之间)
    - 低功耗(单掷常开SPST-NO:200mW,双掷SPDT:400mW)
    - 线圈绝缘系统符合Class F(UL1446标准)

    2. 技术参数


    以下是G5Q系列的主要技术规格:
    | 参数 | 值 |

    | 额定电压范围 | 5VDC到24VDC |
    | 额定电流(SPST-NO) | 10A |
    | 额定电流(SPDT) | 80mA |
    | 触点电阻 | ≤100mΩ |
    | 操作时间 | ≤10ms |
    | 释放时间 | ≤5ms |
    | 绝缘电阻 | ≥1,000MΩ |
    | 冲击耐受电压(线圈与触点之间) | 8kV (1.2 x 50μs) |
    | 振动耐受性 | 破坏(10至55至10Hz,振幅1.5mm) |
    | 耐冲击性 | 破坏(1,000m/s²) |

    3. 产品特点和优势


    G5Q系列功率继电器拥有以下优势:
    - 紧凑设计:小尺寸却具备大功率处理能力。
    - 出色的电气特性:具备高冲击耐受电压和优秀的电气绝缘性能。
    - 低功耗:低线圈功耗(SPST-NO: 200mW,SPDT: 400mW),适合需要节能的应用场景。
    - 适应多种负载:无论是交流还是直流负载,均能表现出色的开关性能。
    - 高标准认证:通过IEC/EN 60335-1认证(HA型号),适用于家用电器。

    4. 应用案例和使用建议


    应用案例
    - 控制系统的输出端
    - 家用电器中的开关控制
    - 工业设备的信号传递
    使用建议
    - 在使用前,请确认其符合所应用设备的功能要求及安全性。
    - 如需应用于特殊环境,请联系销售代表获取更多信息。
    - 使用时确保有足够的电气安全距离和适当的安装条件,以保证设备的正常运行。

    5. 兼容性和支持


    - 兼容性:G5Q系列继电器支持与各类PCB板兼容,易于集成到现有系统中。
    - 支持:由OMRON公司提供全面的技术支持,包括售后服务和维修服务。

    6. 常见问题与解决方案


    常见问题
    1. 继电器无法正确操作:检查电源电压是否在规定范围内。
    2. 触点电阻过高:检查接线是否松动,触点表面是否有氧化层。
    3. 过热现象:检查负载是否超出了额定值,确保良好的散热条件。
    解决方案
    1. 调整电源电压:将电压调整至规定的范围内。
    2. 清洁触点:使用专用工具轻轻清洁触点,去除氧化物。
    3. 优化负载:适当降低负载或增强散热措施,确保设备正常工作。

    7. 总结和推荐


    G5Q系列功率继电器凭借其紧凑的设计、卓越的电气特性和广泛的应用场景,在众多行业中具有较高的市场竞争力。适用于多种控制设备和家用电器中。推荐在需要高效、可靠开关控制的场景下使用该产品。

G5Q-1A-HA DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 20.3mm(长度)*15.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G5Q-1A-HA DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q-1A-HA DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q-1A-HA DC24 G5Q-1A-HA DC24数据手册

G5Q-1A-HA DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
