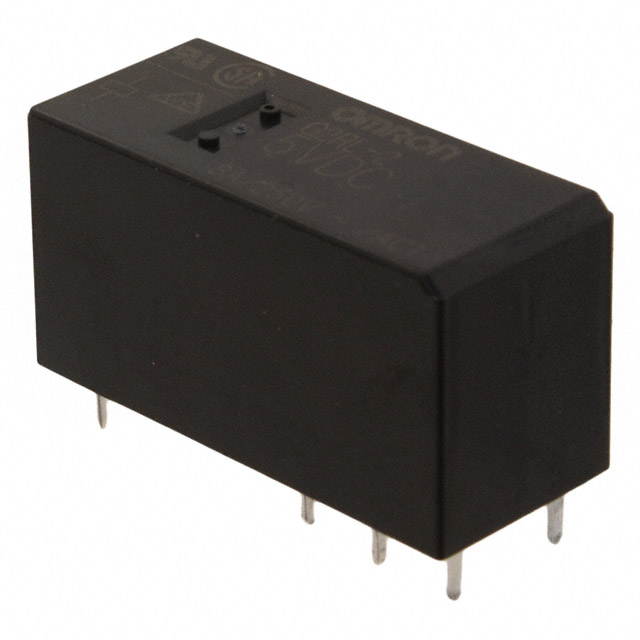

G2RL-2 DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G2RL系列, 24V 直流线圈电压, 切换电流8A, 双刀双掷
供应商型号: G2RL-2 DC24
供应商: 国内现货
标准整包数: 100
OMRON/欧姆龙 其他继电器 G2RL-2 DC24

G2RL-2 DC24概述

    G2RL PCB Power Relay 技术手册

    1. 产品简介


    G2RL系列是日本欧姆龙(Omron)公司生产的电源继电器,具有低轮廓设计,高度仅为15.7毫米,非常适合用于微型设备。该系列产品提供多种类型的单极、双极高容量(16A)型及高灵敏度型继电器,适用于家庭电器、办公自动化设备及工业机械等多种场合。

    2. 技术参数


    - 外形尺寸:高度为15.7 mm,宽度和长度因型号而异。
    - 认证标准:符合VDE(EN61810-1)、UL508和CSA22.2标准,IEC/EN 60335-1标准(-HA模型),IEC/EN 60079-15标准(除G2RL-1(A)-H、G2RL-1A-E-CV(-HA)模型外)。
    - 工作温度:环境操作温度范围为-40°C至85°C(不结冰、无凝露),某些型号可高达105°C(G2RL-1A-E-CV)。
    - 额定电压:多种型号可选,如5 VDC、12 VDC、24 VDC、48 VDC。
    - 接触材料:标准银合金(不含镉),特殊要求为AgSnIn。
    - 其他电气特性:最小放电距离和爬电距离均为8 mm,绝缘等级为F类(UL1446)。

    3. 产品特点和优势


    - 低轮廓设计:紧凑设计使其成为需要空间的小型设备的理想选择。
    - 广泛的应用范围:适合多种应用场景,包括家用电器、办公自动化设备及工业机械。
    - 可靠的操作性能:多种类型的产品,如标准型、高容量型、高灵敏度型,以满足不同的应用需求。
    - 安全认证:通过多项国际安全认证,确保产品的质量和可靠性。

    4. 应用案例和使用建议


    - 家用电器:适用于空调、洗衣机等家用电器中的控制电路。
    - 办公自动化设备:适用于打印机、复印机等办公设备中的开关和控制系统。
    - 工业机械:适用于生产线上的各类控制装置。
    使用建议:
    - 在应用过程中,要根据负载情况选择合适的继电器类型(如高容量型或高灵敏度型)。
    - 确保安装位置符合制造商的要求,以避免不必要的损坏。
    - 定期检查和维护,以确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:G2RL系列与多种电子元器件和其他设备兼容,但具体兼容性需参照技术手册。
    - 支持:联系欧姆龙销售代表获取更多支持信息。

    6. 常见问题与解决方案


    - 问题1:安装过程中发现继电器无法正常工作。
    - 解决方案:检查安装位置是否符合规范,确认供电电压是否正确,若仍无法解决请联系技术支持。
    - 问题2:继电器接触不良。
    - 解决方案:检查接线是否紧固,确认负载是否在额定范围内。

    7. 总结和推荐


    G2RL系列继电器以其独特的低轮廓设计、广泛的应用范围及可靠的性能赢得了市场的认可。在选择时,可根据具体应用场景选择合适的产品类型。对于需要高可靠性、紧凑设计的应用,强烈推荐使用G2RL系列继电器。

G2RL-2 DC24参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*12.7mm*15.7mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

G2RL-2 DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2RL-2 DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2RL-2 DC24 G2RL-2 DC24数据手册

G2RL-2 DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 6.9
1000+ ¥ 6.4935
3000+ ¥ 6.102
库存: 822
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 690
