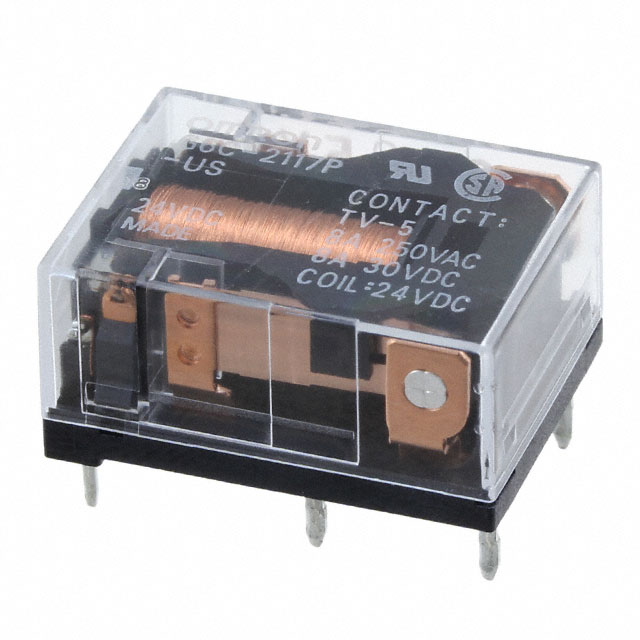

G6C-2117P-US-DC24

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: CSJ-ST62511609
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G6C-2117P-US-DC24

G6C-2117P-US-DC24概述


    产品简介


    G6C PCB Power Relay 是一款微型高容量继电器,专为节省空间而设计,适用于功率切换和输出需求。此系列继电器分为单刀单掷(SPST-NO)和单刀双掷(SPST-NO + SPST-NC)两种型号,分别支持10A和8A的电流切换。这款继电器具有紧凑的设计(尺寸为20 × 15 × 10 mm),低功耗(200mW),并且有清洁方便的版本可选。

    技术参数


    | 参数 | 值 |

    | 额定电流 | SPST-NO: 10A |
    SPST-NO + SPST-NC: 8A |
    | 接触电阻 | 30 mΩ最大 |
    | 工作电压 | 3VDC、5VDC、6VDC、12VDC、24VDC |
    | 必须操作电压 | 70%最大、10%最小 |
    | 必须释放电压 | 70%最大、10%最小 |
    | 最大电压 | 380VAC、125VDC |
    | 电源消耗 | 约200mW |
    | 操作时间 | 设定时间最大10ms |
    | 释放时间 | 重置时间最大10ms |
    | 振动耐受性 | 0.75mm单振幅 |
    | 冲击耐受性 | 破坏冲击:1,000m/s² |
    功能失效冲击:100m/s² |
    | 寿命 | 机械寿命最少50,000,000次 |
    电寿命最少100,000次 |

    产品特点和优势


    G6C系列继电器具备以下显著优势:
    - 紧凑设计:外形小巧,适合空间受限的应用场合。
    - 低功耗:仅为200mW,有助于减少能耗。
    - 可靠性高:具备良好的振动和冲击耐受性,确保在严苛环境中稳定运行。
    - 多样化的电压选择:支持多种电压输入,适用范围广。
    - 易于清洁:提供超声波清洁版,简化维护过程。

    应用案例和使用建议


    应用案例:本继电器特别适合于工业控制设备中的输出应用,如自动化生产线、电动工具、家用电器等。
    使用建议:
    - 在实际安装过程中,需注意继电器的接线和接地处理,避免产生电磁干扰。
    - 针对不同类型的负载(电阻性或感性负载),需根据具体需求选择适当的型号。
    - 建议在设计电路时考虑继电器的散热问题,以保证长期稳定运行。

    兼容性和支持


    G6C系列继电器支持多种连接方式,包括直插式和自锁式PCB端子。此外,还有专门的插座(P6C)可供选择,以适应不同的安装需求。厂家提供标准认证和完善的售后服务,包括技术支持、质保服务等。

    常见问题与解决方案


    1. 问题:继电器工作不正常
    - 解决办法:检查接线是否正确,确保供电电压符合要求。
    2. 问题:接触电阻过高
    - 解决办法:更换新的继电器或者重新清洁和润滑接触点。
    3. 问题:动作缓慢
    - 解决办法:检查供电电压是否过低,确认是否有足够的驱动能力。

    总结和推荐


    G6C PCB Power Relay 凭借其紧凑的体积、高效的性能和稳定的可靠性,在众多同类产品中脱颖而出。无论是工业自动化还是日常家电,都能看到其身影。如果需要一个既高效又可靠的产品来满足各类功率切换需求,那么G6C系列继电器无疑是一个值得信赖的选择。

G6C-2117P-US-DC24参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6C-2117P-US-DC24厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6C-2117P-US-DC24数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6C-2117P-US-DC24 G6C-2117P-US-DC24数据手册

G6C-2117P-US-DC24封装设计

查看详情并下载
Symbol
Footprint
3D Model
