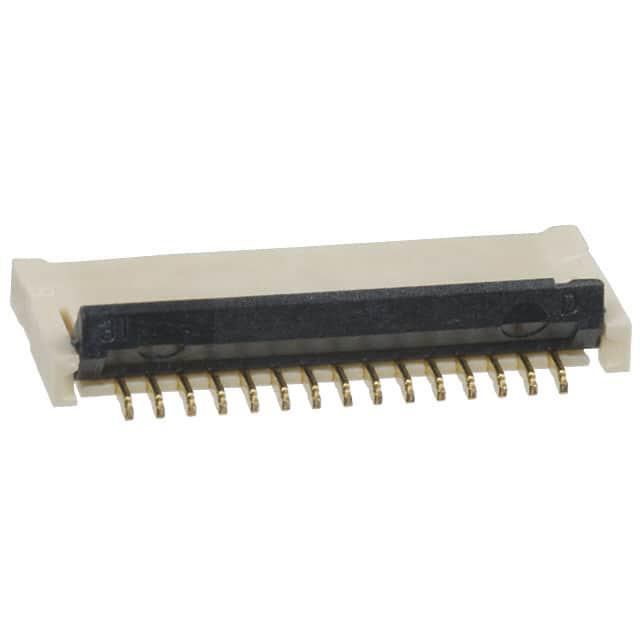

XF2B314531A

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 300μm 31pin 自然色 2.1mm FPC 200mA 金 底部 贴片安装 11.2mm(长度)*5.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 FFC/FPC连接器 XF2B314531A

XF2B314531A概述


    产品简介


    XF2B是一款专为柔性印刷电路板(FPC)设计的0.3毫米间距双面接触旋转锁扣连接器。这款连接器具有多种型号,适用于不同尺寸和功能需求的应用场景。其独特的双面接触设计不仅能够减少所需部件的数量,还能够在狭小的空间内实现高效连接。此外,金镀层的应用提高了连接器的耐用性和可靠性,使其能够适应广泛的温度范围,确保在极端环境下也能稳定运行。

    技术参数


    - 额定电流:0.2 A(AC/DC)
    - 额定电压:50 V(AC/DC)
    - 接触电阻:≤50 mΩ(最大20 mV DC,100 mA最大)
    - 绝缘电阻:≥100 MΩ(250 V DC时)
    - 耐压强度:250 V AC,持续1分钟(泄漏电流最大为1 mA)
    - 插拔次数:≥20次
    - 适用温度范围:−30°C至85°C(无冰冻或凝结)
    材料与表面处理
    - 外壳:液晶聚合物树脂(LCP,UL94 V-0等级),自然色
    - 滑块:液晶聚合物树脂(LCP,UL94 V-0等级),黑色
    - 触点:弹簧铜合金,镍基底(2 μm厚)
    - 镀金触点:0.15 μm厚
    - 针脚数量:可咨询OMRON代表确定可选针脚数量
    尺寸(单位:mm)
    | 型号 | A | B | C | D |

    | XF2B-1745-31A | 4.2 | 4.8 | 5.5 | 7.0 |
    | XF2B-2145-31A | 5.4 | 6.0 | 6.7 | 8.2 |
    | XF2B-2345-31A | 6.0 | 6.6 | 7.3 | 8.8 |
    | XF2B-2545-31A | 6.6 | 7.2 | 7.9 | 9.4 |
    | XF2B-2745-31A | 7.2 | 7.8 | 8.5 | 10.0 |
    | XF2B-3145-31A | 8.4 | 9.0 | 9.7 | 11.2 |
    | XF2B-3345-31A | 9.0 | 9.6 | 10.3 | 11.8 |
    | XF2B-3545-31A | 9.6 | 10.2 | 10.9 | 12.4 |
    | XF2B-3945-31A | 10.8 | 11.4 | 12.1 | 13.6 |
    | XF2B-4145-31A | 11.4 | 12.0 | 12.7 | 14.2 |
    | XF2B-4545-31A | 12.6 | 13.2 | 13.9 | 15.4 |
    | XF2B-5145-31A | 14.4 | 15.0 | 15.7 | 17.2 |
    | XF2B-6155-31A | 17.4 | 18.0 | 18.7 | 20.2 |

    产品特点和优势


    XF2B系列连接器的主要特点是其独特的旋转锁扣机制和双面接触设计。这种设计不仅能提供稳固的连接,还能减少所需的零部件数量,提高组装效率。此外,金镀层的应用使得连接器具备更强的抗腐蚀性和耐磨性。其符合RoHS标准,并且采用无卤素材料制造,确保环保和安全性。

    应用案例和使用建议


    XF2B连接器广泛应用于各种消费电子、工业控制和通信设备中。例如,在笔记本电脑、智能手机和平板电脑等便携式设备中,XF2B连接器可以用于连接柔性印刷电路板(FPC)到主板。在工业自动化领域,它也可以用于连接各种传感器和执行机构。为了更好地利用XF2B连接器的功能,建议在安装过程中确保足够的空间,以容纳其旋转锁扣机制。同时,要确保插拔操作不超过其规定的次数限制,以避免损坏。

    兼容性和支持


    XF2B连接器与其他电子元器件的兼容性良好,可根据具体应用选择合适的型号。OMRON公司提供全面的技术支持和售后服务,包括但不限于产品咨询、技术支持和故障排除服务。

    常见问题与解决方案


    1. 问:插拔时感觉连接器不稳定?
    答:请检查插头和插座的清洁度,确保没有异物干扰。如果仍有问题,建议联系OMRON客服获取进一步支持。
    2. 问:连接器长时间使用后出现接触不良?
    答:可能是由于灰尘或氧化物堆积导致的。定期清洁接触区域,并重新插入插头,通常可以解决问题。
    3. 问:连接器插拔困难?
    答:确认插头与插座的对齐情况,以及是否有足够空间允许旋转锁扣动作。如果仍存在问题,请联系技术支持部门。

    总结和推荐


    XF2B系列连接器凭借其出色的电气性能、坚固的设计和广泛应用领域的适应能力,成为了市场上备受推崇的产品。其独特的双面接触和旋转锁扣设计为用户提供了更可靠的连接体验。对于需要高可靠性和高密度连接的应用场景,强烈推荐使用XF2B连接器。

XF2B314531A参数

参数
扁平柔性类型 FPC
板上高度 2.1mm
针脚数 31pin
连接器/触头类型 底部
额定电流 200mA
外壳颜色 自然色
间距 300μm
触头镀层
端接 焊盘
长*宽*高 11.2mm(长度)*5.5mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
