首页  >  产品百科  >  G8P-1A4P-DC12

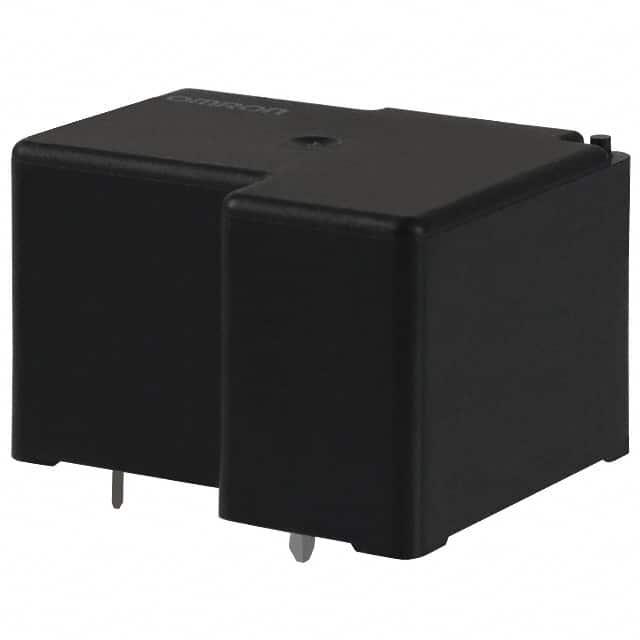

G8P-1A4P-DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: Z1007-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 其他继电器 G8P-1A4P-DC12

G8P-1A4P-DC12概述

    Power PCB Relay G8PT 技术手册

    1. 产品简介


    Power PCB Relay G8PT 是一款高性能的电源PCB继电器,广泛应用于家庭和工业设备中。该继电器具有高达30A的切换能力,并采用了紧凑型设计,非常适合空间有限的应用场合。G8PT型号系列的产品具有高耐压和低接触电阻的特点,确保了高可靠性和稳定性。

    2. 技术参数


    - 切换能力:高达30A(BG版本为20A)
    - 额定负载:250VAC,28VDC(BG版本为20A 250VAC)
    - 最大操作电压:250VAC,28VDC(BG版本为250VAC)
    - 最大操作电流:交流30A,直流20A(BG版本为交流20A)
    - 最大切换容量:7,500VA,560W(BG版本为5,000VA)
    - 最小允许负载:500mA@5VDC,100mA@5VDC
    - 接触材料:银合金(无镉)
    - 最大振动耐受力:10至55Hz,1.65mm双振幅(BG版本为1.5mm双振幅)
    - 最大冲击耐受力:1000m/s²(约100G)
    - 环境温度:工作范围-55°C至105°C(冷线圈条件),-55°C至85°C(热线圈条件)
    - 绝缘电阻:最小100MΩ(500VDC)

    3. 产品特点和优势


    G8PT 继电器的主要优势包括:
    - 高切换能力:提供高达30A的切换能力,在紧凑的设计中实现了高效的功能。
    - 高耐压:4,000VAC 的高耐压保证了高度可靠的电气性能。
    - 多种连接方式:提供快速连接触点终端,易于负载连接,同时支持不同类型的接线端子。
    - 安全认证:UL 认证,CSA认证和VDE批准,确保了产品在国际市场上的合规性。
    - 环保合规:RoHS 符合要求,确保产品对环境友好。

    4. 应用案例和使用建议


    G8PT继电器适用于多种应用领域,如家用电器、工业控制设备、暖通空调系统等。具体使用建议如下:
    - 家电应用:用于各种家用电器中的继电器控制,如冰箱、洗衣机等,确保稳定可靠的开关控制。
    - 工业设备:适用于工业控制系统的自动化设备,提高系统的可靠性和耐用性。
    - 环境适应性强:能够在宽广的温度范围内工作,适用于各种恶劣的工作环境。

    5. 兼容性和支持


    G8PT继电器与其他电子元件和设备兼容性良好,可用于广泛的电路设计。厂商提供了详尽的技术支持文档和客户服务,确保用户能够获得及时的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:如何正确焊接继电器?
    - 解决方案:推荐预热温度不超过120°C,焊接温度不超过265°C。确保焊料均匀覆盖,避免虚焊。
    - 问题2:继电器的使用寿命如何延长?
    - 解决方案:定期检查继电器的工作状态,确保良好的通风条件,避免高温环境下长时间运行。

    7. 总结和推荐


    总体而言,G8PT继电器是一款高效、可靠且多功能的电子元器件,适用于各种高压、大电流的电路应用。虽然产品将于2015年4月底停产,但其在市场上的表现和用户反馈均表明它是一个值得信赖的选择。我们推荐继续选择和支持此系列产品,以满足现有的项目需求。

G8P-1A4P-DC12参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
应用等级 工业级
零件状态 停产
包装方式 散装

G8P-1A4P-DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G8P-1A4P-DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G8P-1A4P-DC12 G8P-1A4P-DC12数据手册

G8P-1A4P-DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
