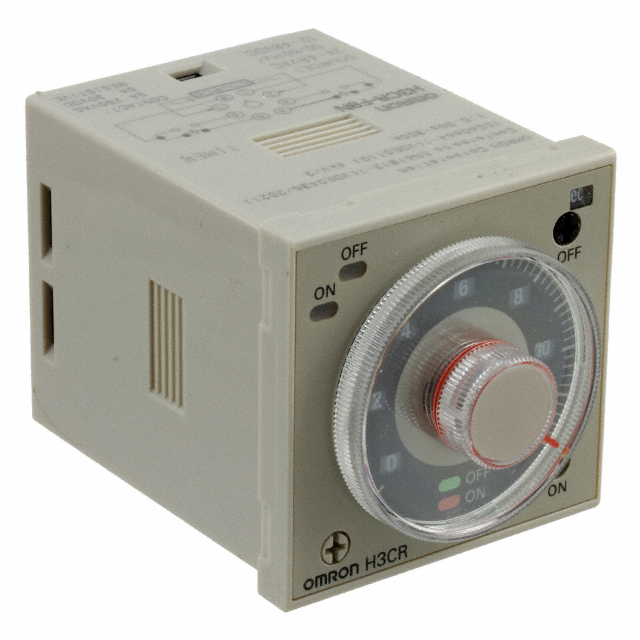

H3CR-F8 AC100-240

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 Omron 时间继电器, H3CR 系列, 100 → 240V 交流, 2触点, 时间范围 0.05 s → 30h
供应商型号: 1884584
供应商: 海外现货
标准整包数: 1

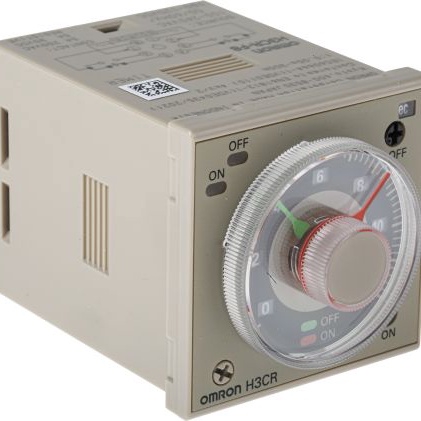

OMRON/欧姆龙 其他工具 H3CR-F8 AC100-240

H3CR-F8 AC100-240概述

    固态重复周期定时器 H3CR-F 技术手册

    产品简介


    H3CR-F 系列是一款固态重复周期定时器,属于 1/16 DIN 尺寸的产品,适用于多种电子控制系统。该定时器具备独立设置长或短 ON/OFF 时间的能力,广泛应用于工业自动化、生产流水线控制等领域。主要功能包括根据预设的时间范围进行重复循环控制,且提供了即时输出功能以方便进行零点设定检查。

    技术参数


    - 供电范围:100 至 240 VAC(50/60Hz),24 VAC/VDC,12 VDC
    - 时间范围:可选范围从 0.05 秒至 30 小时或 1.2 秒至 300 小时
    - 输入阻抗:ON 阻抗 ≤1kΩ,ON 残余电压 ≤1V,OFF 阻抗 ≥500kΩ
    - 控制输出:DPDT 继电器,最大负载 5A(250VAC,功率因数=1)
    - 电源消耗:
    - 100 至 240 VAC:10VA(100VAC)
    - 24 VAC/DC:2VA(24VAC)/1W(24VDC)
    - 12 VDC:1W
    - 操作模式:重复循环,ON 或 OFF 启动
    - 工作环境温度:-10°C 至 55°C
    - 存储温度:-25°C 至 65°C
    - 振动测试:机械耐久性 10 至 55Hz(每方向 0.75mm 单振幅);功能耐久性 10 至 55Hz(每方向 0.5mm 单振幅)

    产品特点和优势


    - 高可靠性:采用固态设计,避免了机械磨损问题,延长使用寿命。
    - 宽泛的工作范围:100 至 240 VAC 和 24 VAC/VDC 的工作电压使得该定时器可以应用于不同的电力环境。
    - 精准度高:在全量程范围内重复精度可达 ±0.3%,且提供即时输出功能方便调试。

    应用案例和使用建议


    - 应用案例:在食品加工流水线上用于控制产品传送带的速度。
    - 使用建议:确保在进行任何时间单位或时间范围的更改前先关闭定时器电源,以避免可能的误操作或损坏。

    兼容性和支持


    - 兼容性:提供多种型号(11-pin 和 8-pin 版本),适用于不同的安装需求。
    - 支持和服务:制造商提供广泛的配件选择,如插座、面板安装适配器等,并符合多项国际安全标准(UL、CSA、CE)。

    常见问题与解决方案


    - 问题:设备无法正常启动。
    - 解决方案:检查电源连接是否正确,确认所有必要的终端均已连接。
    - 问题:设备运行中突然停止。
    - 解决方案:确保环境条件符合要求,特别是温度和湿度不应超出规定范围。

    总结和推荐


    H3CR-F 固态重复周期定时器以其高可靠性和广泛的适用性,在众多工业应用中表现出色。该定时器不仅提供了灵活的时间控制选项,还通过坚固耐用的设计满足了严格的工业环境要求。强烈推荐给需要高度精确控制的用户。
    总的来说,H3CR-F 定时器在工业自动化领域有着广泛的应用前景,值得在各类项目中考虑采用。

H3CR-F8 AC100-240参数

参数
长*宽*高 48mm(长度)*48mm(宽度)
安装方式 支架安装
零件状态 停产
包装方式 散装

H3CR-F8 AC100-240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

H3CR-F8 AC100-240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 H3CR-F8 AC100-240 H3CR-F8 AC100-240数据手册

H3CR-F8 AC100-240封装设计

查看详情并下载
Symbol
Footprint
3D Model
