G6D-1A-ASIDC21

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号:
供应商:
标准整包数: 0

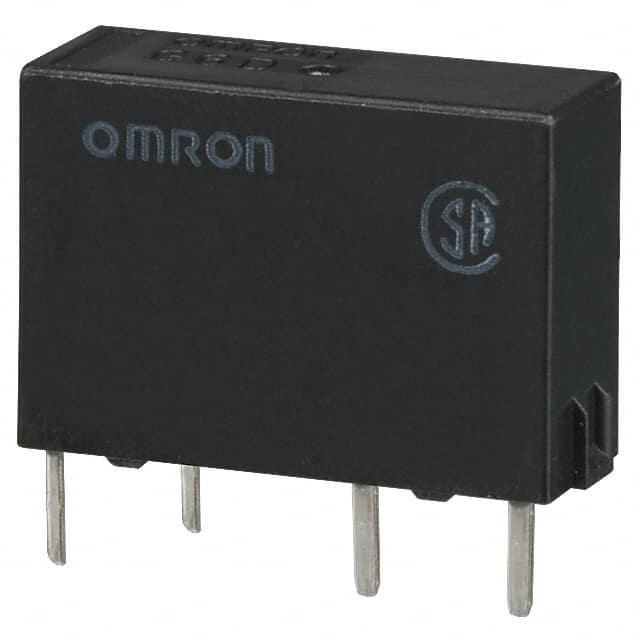

OMRON/欧姆龙 其他继电器 G6D-1A-ASIDC21

G6D-1A-ASIDC21概述

    G6D PCB Power Relay 技术手册

    1. 产品简介


    G6D PCB Power Relay 是一种小型、紧凑型继电器,专为程序控制器和温度控制器输出而设计。它非常适合高密度安装,且可切换的电流能力高达5A(250VAC/30VDC)。这款继电器广泛应用于控制设备的各种输出应用。

    2. 技术参数


    - 尺寸: 6.5 mm (宽) × 17.5 mm (长) × 12.5 mm (高)
    - 重量: 约3克
    - 额定电压: 5VDC, 12VDC, 24VDC
    - 额定电流: 40mA (5VDC), 16.7mA (12VDC), 8.3mA (24VDC)
    - 线圈电阻: 125Ω (5VDC), 720Ω (12VDC), 2,880Ω (24VDC)
    - 最大电压: 160% (5VDC), 200% (12VDC), 240% (24VDC)
    - 操作时间: 最大10ms
    - 释放时间: 最大5ms
    - 接触电阻: 最大100mΩ
    - 绝缘电阻: 最小1,000MΩ
    - 耐压: 线圈与触点之间 3,000VAC (50/60Hz, 1分钟); 同极触点之间 750VAC (50/60Hz, 1分钟)
    - 冲击耐受电压: 6kV (1.2×50μs)
    - 振动耐受: 毁坏 - 10至55至10Hz, 0.75mm单振幅 (1.5mm双振幅); 故障 - 10至55至10Hz, 0.75mm单振幅 (1.5mm双振幅)
    - 冲击耐受: 毁坏 - 1,000m/s²; 故障 - 100m/s²
    - 耐用性: 机械 - 最小2,000万次操作 (18,000次/小时); 电气 - 最小70,000次操作 (5A 250VAC/30VDC, 电阻负载)
    - 环境温度: -25℃至70℃ (无冰霜或冷凝)

    3. 产品特点和优势


    - 小型化设计: 适合高密度安装,减小电路板空间占用。
    - 高性能: 高达5A的切换电流,满足多种控制需求。
    - 可靠性高: 耐振动、耐冲击、高绝缘等级和耐电弧击穿。
    - 环保合规: RoHS认证,符合环境保护标准。

    4. 应用案例和使用建议


    - 应用案例: 控制设备的输出应用。
    - 使用建议:
    - 在DC感性负载微负载(约10至100mA)下切换时使用压敏二极管。
    - 注意散热,多只继电器紧密安装时需要考虑热辐射问题。

    5. 兼容性和支持


    - 兼容性: 适用于不同型号的继电器插座,如P6D-04P。
    - 支持: 可联系OMRON代表获取更多信息和维护服务。

    6. 常见问题与解决方案


    - Q: 如何处理DC感性负载微负载?
    - A: 使用压敏二极管以防止碳沉积影响接触可靠性。

    - Q: 安装时需要注意什么?
    - A: 安装时应注意确保足够的散热空间;当继电器处于不带电状态时进行焊接。

    7. 总结和推荐


    G6D PCB Power Relay 在高密度安装和高性能要求的应用场景中表现出色。其小型化设计和高可靠性的特点使其成为工业控制系统的理想选择。推荐在需要高密度安装和高可靠性继电器的应用中使用此产品。

G6D-1A-ASIDC21参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

G6D-1A-ASIDC21厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G6D-1A-ASIDC21数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G6D-1A-ASIDC21 G6D-1A-ASIDC21数据手册

G6D-1A-ASIDC21封装设计

查看详情并下载
Symbol
Footprint
3D Model
