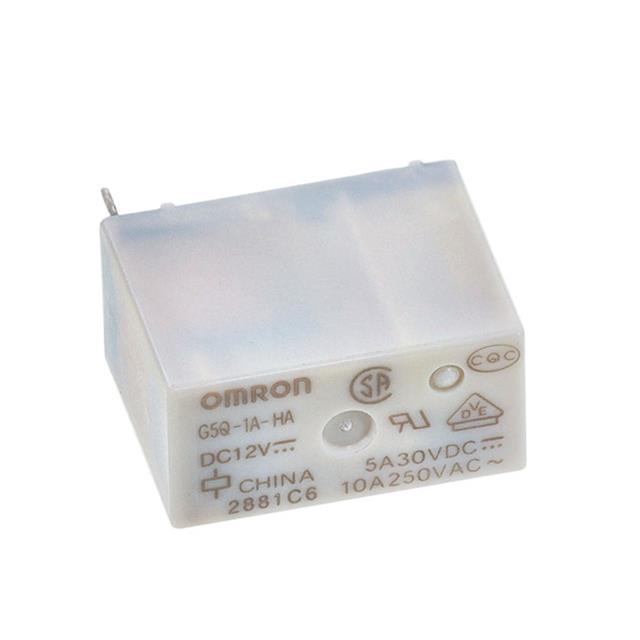

G5Q-1A-HA DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 通孔安装
供应商型号: ET-3289803
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他继电器 G5Q-1A-HA DC12

G5Q-1A-HA DC12概述

    G5Q PCB Power Relay 技术手册

    1. 产品简介


    G5Q是一款微型功率继电器,具有单极单掷(SPST-NO)和单极双掷(SPDT)两种型号,主要用于控制设备的输出应用。该产品以其紧凑的设计和出色的切换性能而著称,适用于各种负载。它能够在单个极点上提供高达10A的切换能力,同时具备出色的绝缘性能和低功耗。

    2. 技术参数


    以下是G5Q的主要技术参数:
    - 接触形式:SPST-NO(1a),SPDT(1c)
    - 额定电压:5VDC、9VDC、12VDC、24VDC
    - 额定电流(SPST-NO):
    - 5VDC:40mA
    - 9VDC:22.2mA
    - 12VDC:16.7mA
    - 24VDC:8.3mA
    - 线圈电阻(SPST-NO):
    - 5VDC:125Ω
    - 9VDC:405Ω
    - 12VDC:720Ω
    - 24VDC:2880Ω
    - 最大电压:190%额定电压
    - 切换性能:
    - 最大切换电压:277VAC,30VDC
    - 最大切换电流:AC: 10A (NO)/3A (NC),DC: 5A (NO)/3A (NC)
    - 操作时间:10ms以内
    - 释放时间:5ms以内
    - 绝缘电阻:最小1000MΩ
    - 冲击耐受电压:8kV(1.2×50μs)

    3. 产品特点和优势


    G5Q的主要优势包括:
    - 紧凑设计:体积小巧,便于集成到电路板中。
    - 高可靠性:优秀的切换性能,能在各种负载下稳定运行。
    - 强绝缘性:具备8kV的冲击耐受电压,确保在恶劣环境中仍能正常工作。
    - 低功耗:线圈功率消耗低,符合节能要求。
    - 宽温度范围:适用环境温度范围广,从-40°C到105°C,满足不同应用需求。
    - 认证标准:通过UL、CSA、EN/IEC、VDE等多项国际认证。

    4. 应用案例和使用建议


    G5Q继电器适用于多种应用场景,如工业自动化、家用电器和通信设备等。具体应用示例包括控制设备的输出控制,家庭电器的安全保护等。
    使用建议:
    - 在选择继电器时,确保其额定电压和电流与实际应用相匹配。
    - 注意环境温度和湿度的影响,确保在合适的条件下使用。
    - 定期检查并维护设备,确保其长期稳定运行。

    5. 兼容性和支持


    G5Q系列继电器与常见的PCB连接器兼容,便于安装和维护。此外,OMRON公司提供了全面的技术支持和售后服务,确保客户在使用过程中获得及时有效的帮助。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    - 问题1:设备频繁误动作。
    - 解决方案:检查周围是否有强电磁干扰,如有则增加屏蔽措施。
    - 问题2:继电器无法正确切换。
    - 解决方案:检查输入电压是否在规定范围内,如不在则调整电压。
    - 问题3:继电器出现过热现象。
    - 解决方案:减少负载电流,或将负载切换至较低温度的环境中。

    7. 总结和推荐


    G5Q PCB Power Relay凭借其紧凑的设计、高可靠性和广泛的适用范围,在众多应用场景中表现出色。它不仅符合多项国际标准,还能满足客户的多种需求。强烈推荐使用该产品,尤其是在需要高效、可靠的开关控制的场合。
    总之,G5Q PCB Power Relay 是一款值得信赖的产品,能够为您的设备提供稳定的控制和可靠的性能保障。

G5Q-1A-HA DC12参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 通孔安装
零件状态 在售
包装方式 托盘

G5Q-1A-HA DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5Q-1A-HA DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5Q-1A-HA DC12 G5Q-1A-HA DC12数据手册

G5Q-1A-HA DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
