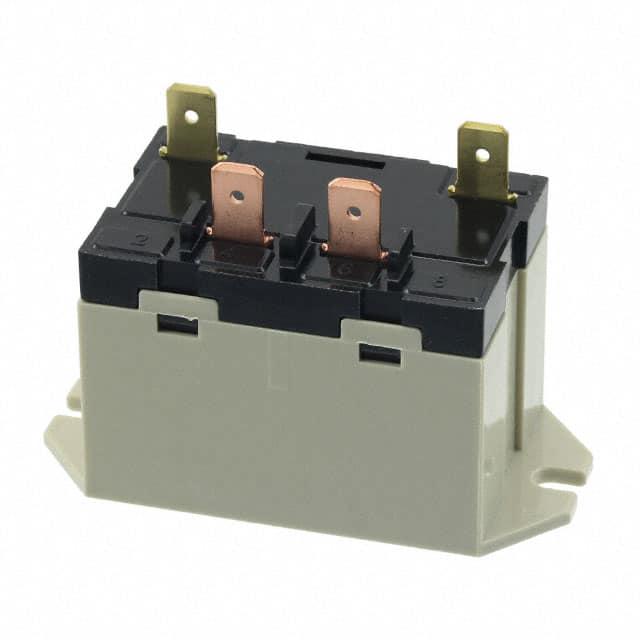

G7L-1A-T-CB AC200/240

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 DIP 底座安装 52.5mm(长度)*33.5mm(高度)
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G7L-1A-T-CB AC200/240

G7L-1A-T-CB AC200/240概述

    G7L Power Relay 技术手册解析

    产品简介


    G7L 系列电源继电器是一款高容量、高绝缘强度的继电器,适用于需要应对瞬时电压下降的应用场合。这类继电器广泛应用于各种电气控制系统中,包括空调压缩机、电动工具控制器、热水器电源控制、打印机及复印机等办公设备,以及食品加工设备等。

    技术参数


    G7L 系列继电器的主要技术参数如下:
    - 额定电压:交流(AC)12V 至 240V 或直流(DC)6V 至 100V。
    - 最大切换功率:针对不同负载类型,具体值可参考手册。
    - 操作时间:操作时间最大为 30 毫秒。
    - 释放时间:释放时间最大为 30 毫秒。
    - 绝缘电阻:最小 1,000 兆欧。
    - 介电强度:线圈与触点间最小 4,000VAC,同极触点间最小 2,000VAC,异极触点间最小 10,000VAC。
    - 机械寿命:最小 1,000,000 次操作。
    - 电气寿命:最小 100,000 次操作。
    - 工作温度范围:-25°C 至 60°C。

    产品特点和优势


    - 抗瞬间电压跌落:在高达额定电压50%的瞬间电压跌落情况下,仍能保证不发生触点颤动。
    - 宽泛的AC线圈激活电压范围:能够适应100VAC到240VAC之间的各种电压,无论是50Hz还是60Hz都能稳定工作。
    - 紧凑设计:尺寸小巧,但具备卓越的切换能力,特别适合处理感性负载。
    - 阻燃材料:所有绝缘材料均为符合UL94V-0标准的阻燃材料。
    - 多种接线方式:提供快速连接端子、螺钉端子和PCB端子等多种安装方式。
    - 安全设计:触点间距为3毫米,确保运行安全。

    应用案例和使用建议


    G7L系列继电器广泛应用于各种电力设备中,例如:
    - 空调压缩机:用于空调系统中冷凝器、蒸发器等关键部件的控制。
    - 热水器:控制热水器的开关状态,以调节热水供应。
    - 食品加工设备:例如打包机、烹饪设备等,需要频繁切换的电力控制系统。
    - 办公设备:例如打印机、复印机等需要可靠控制电力流动的场合。
    使用建议:
    - 避免过载:确保在设计时选择适当的型号以避免过载。
    - 定期维护:检查并清洁继电器及其连接部分,以保持最佳工作状态。
    - 正确安装:遵循手册中的安装指南,确保所有组件安装得当。

    兼容性和支持


    G7L 继电器支持多种安装方式,如E夹具安装、上部支架安装以及PCB安装。还提供有配套的适配器、插座等配件。厂商提供全面的技术支持和保修服务,确保用户可以放心使用。

    常见问题与解决方案


    - Q: 在高压环境下如何保护继电器?
    - A: 确保接线符合要求,且在必要的地方添加保险丝或断路器进行保护。
    - Q: 继电器的操作时间不稳定怎么办?
    - A: 检查供电电压是否稳定,确认安装方向正确,无损坏。
    - Q: 继电器出现发热现象怎么办?
    - A: 可能是由于负载过大或者接触不良造成的,应适当减小负载或检查连接情况。

    总结和推荐


    总体而言,G7L系列电源继电器以其高可靠性、出色的性能以及广泛的应用范围成为市场上非常受欢迎的产品。特别是在处理大功率电器和控制电路方面,其优秀的性能表现使其成为众多应用的理想选择。因此,我们强烈推荐使用此款继电器。
    此篇文章详细介绍了G7L系列电源继电器的特性和应用,帮助读者更好地理解和使用这一产品。

G7L-1A-T-CB AC200/240参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 52.5mm(长度)*33.5mm(高度)
通用封装 DIP
安装方式 底座安装
零件状态 在售
包装方式 散装

G7L-1A-T-CB AC200/240厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-1A-T-CB AC200/240数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-1A-T-CB AC200/240 G7L-1A-T-CB AC200/240数据手册

G7L-1A-T-CB AC200/240封装设计

查看详情并下载
Symbol
Footprint
3D Model
