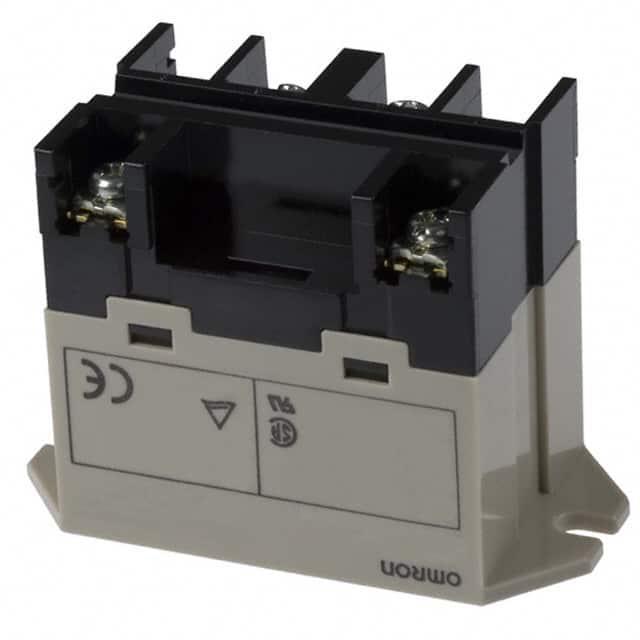

G7L-2A-B DC100

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 底座安装,螺纹安装
供应商型号: 653-G7L-2A-BDC100
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 其他继电器 G7L-2A-B DC100

G7L-2A-B DC100概述

    G7L Power Relay 技术手册

    产品简介


    G7L Power Relay 是一款高容量、高耐压强度的继电器,适用于需要在瞬间电压下降时保持正常工作的场景。它具备广泛的交流激活线圈,能处理从100到120伏特或200到240伏特的电压,并且适用于50或60赫兹的工作频率。这款继电器具有微型尺寸,特别适合驱动感性负载。所有的绝缘材料都采用阻燃材料(达到UL94V-0标准),确保安全。此外,它还提供多种终端类型,包括快速连接端子、螺钉端子和印刷电路板端子,以及可选的DIN轨道安装方式。

    技术参数


    | 参数 | 规格 |

    | 额定切换功率 | 30A/220VAC (电阻负载) |
    | 接触电阻 | 最大50毫欧 |
    | 操作时间 | 最大30毫秒 |
    | 释放时间 | 最大30毫秒 |
    | 绝缘电阻 | 最小1,000兆欧 |
    | 耐压等级 | 4,000 VAC最小 (线圈与触点之间) |
    | 最大操作频率 | 机械:1,800次/小时 |
    电气:100,000次/小时 (在额定负载下) |
    | 工作温度范围 | -25°C至60°C (无冰冻或凝露) |
    | 工作湿度范围 | 5%至85% |

    产品特点和优势


    G7L Power Relay 的显著特点是能够在瞬间电压下降的情况下保持稳定工作,这得益于它的宽范围交流激活线圈,可处理从100到240伏特的电压。其小型化设计使得它能够提供更大的切换功率,尤其是在处理感性负载时表现优异。所有使用的绝缘材料均为阻燃材料,符合UL94V-0标准,这大大提高了产品的安全性。此外,这款继电器提供了多种终端选择,包括快速连接端子、螺钉端子和印刷电路板端子,以及可选的DIN轨道安装方式,极大地方便了不同应用场景的需求。

    应用案例和使用建议


    G7L Power Relay 广泛应用于多个领域,例如:
    - 空调压缩机及加热控制器的开关控制。
    - 电动工具或电机的开关控制。
    - 水热水器的电源控制器。
    - 干衣机的电源控制器。
    - 复印机、传真机及其他办公设备中的灯控、电机驱动及电源切换。
    - 照明控制器。
    - 包装机或食品加工设备的电源控制器。
    - 微波炉中的磁控管控制。
    - 不间断电源 (UPS) 的电源控制器。
    对于需要高频切换的应用场景,建议选用带有测试按钮的型号(如G7L-1A-TJ),以便于在测试和维护过程中方便地进行手动操作。同时,为了确保产品的长期稳定运行,建议定期检查并维护接触面和终端连接部分,以防止接触电阻增加导致的性能下降。

    兼容性和支持


    G7L Power Relay 与多种终端配件兼容,包括E-bracket、适配器、前接插座和盖子,这些配件可单独购买。厂商提供的支持包括产品数据手册、通用信息指南以及针对特定操作的详细说明,确保用户在安装和使用过程中获得充分的技术支持。

    常见问题与解决方案


    1. 问题:继电器的操作时间过长
    - 解决方案:检查输入电压是否在规定范围内,如果电压波动较大,建议使用稳压器来稳定输入电压。
    2. 问题:接触电阻增大
    - 解决方案:定期清理接触面,去除氧化层和污垢,以恢复接触性能。
    3. 问题:电磁噪声干扰
    - 解决方案:建议使用EMI滤波器来减少电磁干扰。

    总结和推荐


    总体而言,G7L Power Relay 在性能、安全性和兼容性方面表现出色,尤其适用于需要在瞬间电压下降时仍能可靠工作的应用场景。其多功能性和易用性使其成为多种行业不可或缺的组件。因此,强烈推荐此产品给那些寻求高性能继电器的用户。

G7L-2A-B DC100参数

参数
继电器类型 通用继电器
开关功能 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

G7L-2A-B DC100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G7L-2A-B DC100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G7L-2A-B DC100 G7L-2A-B DC100数据手册

G7L-2A-B DC100封装设计

查看详情并下载
Symbol
Footprint
3D Model
