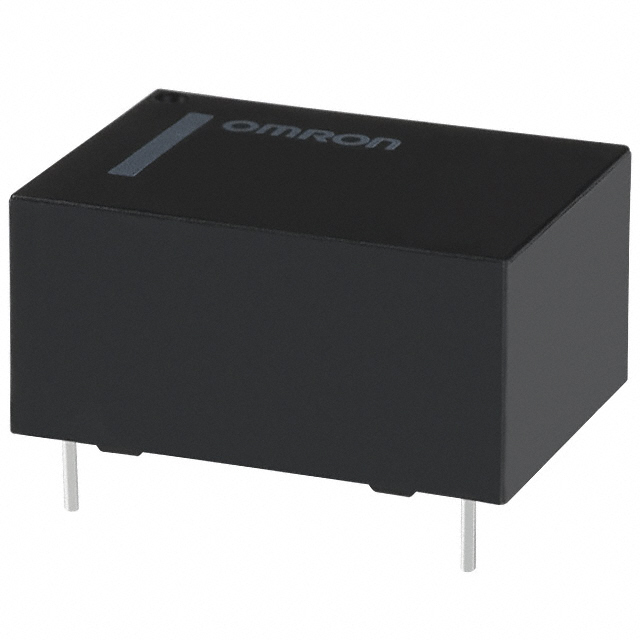

G5CA-1A-E DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 功率继电器, G5CA系列, 12V 直流线圈电压, 切换电流15A, 单极常开
供应商型号: G5CA-1A-E DC12
供应商: 国内现货
标准整包数: 1000
OMRON/欧姆龙 其他继电器 G5CA-1A-E DC12

G5CA-1A-E DC12概述

    G5CA PCB Power Relay 技术手册

    1. 产品简介


    G5CA PCB Power Relay 是一种扁平式继电器,适用于家庭电器或工业设备输出的功率切换。这类继电器特别适合用于处理高达10A或15A的负载电流。其小巧的设计(16 × 22 × 11 mm),高灵敏度型号(低功耗仅150 mW)以及符合UL/CSA标准的通用型号使其在市场上具有广泛的应用前景。密封型和快速连接端子型号也是可选项,为不同应用场景提供了灵活性。

    2. 技术参数


    - 额定电压:
    - 5 VDC: 40 mA, 125 Ω
    - 12 VDC: 16.7 mA, 720 Ω
    - 24 VDC: 8.3 mA, 2,880 Ω
    - 接触电阻:
    - 最大30 mΩ(快速连接端子型号最大为100 mΩ)
    - 工作时间:
    - 操作时间:最大10 ms(高灵敏度型号为15 ms)
    - 释放时间:最大10 ms
    - 耐受性测试:
    - 振动破坏:10到55到10 Hz,单振幅0.75 mm(双振幅1.5 mm)
    - 冲击破坏:1,000 m/s²
    - 震动误操作:10到55到10 Hz,单振幅0.75 mm(双振幅1.5 mm)
    - 冲击误操作:200 m/s²
    - 电气寿命:
    - 机械操作次数:最小20,000,000次(在18,000次/小时)
    - 电气寿命(电阻负载):最小300,000次(对于密封和高灵敏度型号最小为100,000次)

    3. 产品特点和优势


    - 小型化设计: 16 × 22 × 11 mm,适用于紧凑空间的设计。
    - 高灵敏度: 可选择低功耗(150 mW)的高灵敏度型号。
    - 认证标准: 符合UL/CSA标准,具备高安全性和可靠性。
    - 多功能性: 支持不同的额定电压(5 VDC、12 VDC、24 VDC)和连接方式(标准端子、密封端子、快速连接端子)。

    4. 应用案例和使用建议


    - 家庭应用: 适用于小型家用电器如空调、微波炉、冰箱等。
    - 工业应用: 适用于需要开关功率负载的工业设备。
    - 建议:
    - 在安装时要确保有足够的散热空间,避免继电器因过热而故障。
    - 使用快速连接端子时要注意正确连接方法,避免使用过度力量导致损坏。
    - 不要在小于100 mA的微小负载下使用此继电器,以确保其正常工作。

    5. 兼容性和支持


    - 兼容性: 本产品兼容Faston #187终端,可以使用AMP 170330-1、AMP 170331-1等型号。
    - 支持和服务: 建议联系OMRON代表获取更多支持信息,包括安装指南和维护服务。

    6. 常见问题与解决方案


    - Q1: 继电器操作不稳定?
    - 解决方法:检查电源电压是否稳定,确保满足最低和最高操作电压要求。
    - Q2: 快速连接端子松动?
    - 解决方法:确保正确连接,不要斜插或同时插入多个端子,遵循正确的安装和拆卸步骤。

    7. 总结和推荐


    G5CA PCB Power Relay 以其高效、可靠和多样的应用特性,在家庭和工业设备中都有广泛应用。推荐使用在需要高负载切换能力且环境温度和湿度条件适中的场合。总体来说,这是一款值得推荐的优质产品。

G5CA-1A-E DC12参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 22mm*16mm*11mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

G5CA-1A-E DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G5CA-1A-E DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G5CA-1A-E DC12 G5CA-1A-E DC12数据手册

G5CA-1A-E DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
