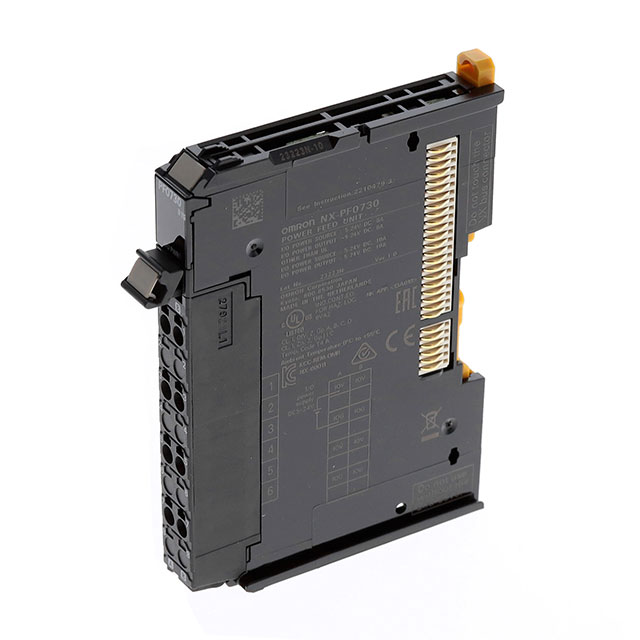

NX-PF0730

产品分类: 其他工具
厂牌: OMRON/欧姆龙
产品描述: Omron 配电模块 配电模块, 用于EtherCAT 耦合器单元,NX 系列 CPU 单元
供应商型号: CGC-NX-PF0730
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 其他工具 NX-PF0730

NX-PF0730概述

    CSMNX-PDPFPCTBXDSE52 技术手册

    1. 产品简介


    NX系列系统单元由多个不同的单元组成,包括NX-PD(电源单元)、NX-PF(电源连接单元)、NX-PC(I/O电源供应连接单元)和NX-TBX(FG终端扩展单元)。这些单元旨在为OMRON的NX系列远程I/O终端提供额外的电源和输入输出能力。通过使用螺钉夹紧接线端子,这些单元显著减少了布线工作,同时具有节省空间的优势(宽度仅为12mm)。

    2. 技术参数


    - 电源单元
    - 输入电压:24 VDC (20.4至28.8 VDC)
    - 输出功率:最大10 W
    - 电源效率:70%
    - 最大电流:4 A
    - 尺寸:12 (W) × 100 (H) × 71 (D) mm
    - 工作温度范围:0°C 至 55°C
    - 存储温度范围:−25°C 至 70°C
    - EMC免疫等级:Zone B
    - 噪声耐受性:2 kV
    - 振动耐受性:符合IEC 60068-2-6标准
    - 冲击耐受性:符合IEC 60068-2-27标准
    - I/O电源供应单元
    - 输入电压:5至24 VDC (4.5至28.8 VDC)
    - 最大输出电流:4 A / 10 A(不同型号)
    - 尺寸:12 (W) × 100 (H) × 71 (D) mm
    - 功耗:最大0.85 W(连接到CPU单元时)
    - I/O电源供应连接单元
    - 电源终端数量:16个(最多)
    - 每个终端的最大电流:4 A
    - 尺寸:12 (W) × 100 (H) × 71 (D) mm
    - 功耗:最大0.85 W(连接到CPU单元时)

    3. 产品特点和优势


    - 螺钉夹紧接线端子:极大地简化了布线过程,提高了安装效率。
    - 空间节省设计:每个单元仅宽12mm,非常适合空间受限的应用环境。
    - 灵活的电源配置:支持通过内部总线或外部电源供电,方便根据具体需求选择供电方式。
    - 高可靠性:符合多种国际标准,如IEC 61010-2-201和IEC 60068-2-6,确保长期稳定运行。

    4. 应用案例和使用建议


    - 工厂自动化:适用于需要大量远程I/O终端的自动化生产线。
    - 能源管理:在分布式能源管理系统中作为电源分配的关键部件。
    - 楼宇自动化:可用于智能楼宇系统的控制和监控。
    使用建议:
    - 在布线时注意将电源和I/O信号分开供电,以避免噪声干扰。
    - 根据应用环境选择合适的电源电压和电流配置。
    - 定期检查单元连接的可靠性,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:这些单元可以与OMRON的其他NX系列设备无缝集成,也可与其他品牌设备配合使用。
    - 支持和服务:制造商提供详尽的技术文档和支持服务,确保客户能够正确安装和使用这些单元。

    6. 常见问题与解决方案


    - Q1: 如何确定是否需要额外的电源供应单元?
    - A: 当您的I/O终端总数超过单个耦合器的最大允许值,或者您需要将I/O电源分成多个组时,可以考虑增加电源供应单元。

    - Q2: 单元的电源接线需要注意什么?
    - A: 确保电源和I/O信号分开供电,以免相互干扰。使用不同电源分别供电,确保隔离效果。

    7. 总结和推荐


    综上所述,OMRON的NX系列系统单元是一款高效、可靠的产品,特别适合于工业自动化应用。其独特的螺钉夹紧接线端子设计显著提高了安装和维护的便利性,同时灵活的电源配置满足了不同应用场景的需求。强烈推荐在需要高性能I/O系统的场合使用这些单元。

NX-PF0730参数

参数
长*宽*高 80.1mm*104.5mm*12mm
零件状态 在售
包装方式 散装

NX-PF0730厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

NX-PF0730数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他工具 OMRON/欧姆龙 NX-PF0730 NX-PF0730数据手册

NX-PF0730封装设计

查看详情并下载
Symbol
Footprint
3D Model
