XF2M32151AR100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 32pin 自然色 2.1mm FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 20.1mm(长度)*6.2mm(高度)
供应商型号: 3212313
供应商: 海外现货
标准整包数: 100

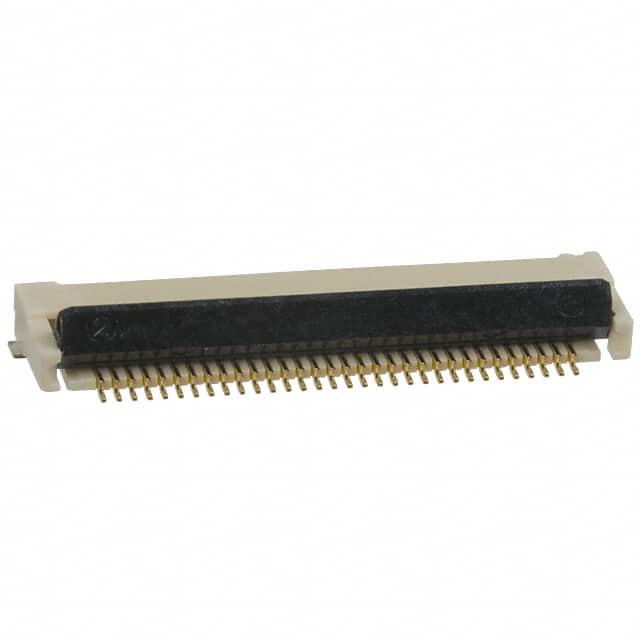

OMRON/欧姆龙 FFC/FPC连接器 XF2M32151AR100

XF2M32151AR100概述


    产品简介


    XF2M Rotary Backlock Connector 是一种专为柔性扁平电缆(FPC)和柔性电路板(FFC)设计的连接器。这类连接器以其高可靠性、高效的工作效率而闻名。其紧凑的设计使其适用于各种便携式电子设备、消费电子产品、计算机外围设备等领域。

    技术参数


    - 额定电流: 0.5 A AC/DC
    - 额定电压: 50 V AC/DC
    - 接触电阻: 最大 50 mΩ (在 20 mV DC最大值,100 mA最大值下)
    - 绝缘电阻: 最小 100 MΩ (在 250 V DC下)
    - 耐压强度: 在 1 分钟内达到 250 V AC (漏电电流: 最大 1 mA)
    - 插入耐久性: 20 次
    - 工作温度范围: -30°C 至 85°C(无冰冻或凝露)
    - 材料与镀层:
    - 外壳: LCP树脂 (UL94 V-0)
    - 滑块: LCP树脂 (UL94 V-0)
    - 触点: 弹簧铜合金/镍底板 (2 μm),金镀层 (0.15 μm)
    - 固定装置: 铜合金/锡镀层 (1.5 μm)

    产品特点和优势


    1. 双面接触设计: 双面接触减少了所需的零件数量,提高了组装效率。
    2. 环保材料: 符合无卤素标准,溴化物 (Br) 最多 900 ppm,氯化物 (Cl) 最多 900 ppm,溴化物加氯化物 (Br+Cl) 最多 1,500 ppm。
    3. 可靠性和耐用性: 具有高可靠性,能够承受多次插拔操作。

    应用案例和使用建议


    XF2M连接器广泛应用于各种需要高可靠性连接的场合,例如智能手机、平板电脑、笔记本电脑等。对于FPC/FFC连接,可以考虑将连接器安装在更易触及的位置,以方便日后维护和更换。此外,在高温环境下使用时,确保散热效果良好,避免过热导致性能下降。

    兼容性和支持


    XF2M连接器具有广泛的兼容性,适用于多种型号的FPC和FFC。制造商提供了详尽的技术文档和支持服务,用户可以在遇到任何技术问题时寻求帮助。

    常见问题与解决方案


    1. 问题: 插入后接触不良。
    - 解决方案: 检查连接器和FPC/FFC是否正确安装,确保没有灰尘或异物影响连接。

    2. 问题: 长时间使用后出现接触电阻增加。
    - 解决方案: 定期清洁连接器和FPC/FFC接触部分,确保良好的电气接触。

    总结和推荐


    综上所述,XF2M Rotary Backlock Connector是一款性能优异、可靠性高的电子元器件,特别适合用于便携式电子设备和消费电子产品中。其独特的双面接触设计和环保材料使得它在市场上具有很强的竞争力。如果您正在寻找一款高效、可靠的FPC/FFC连接器,XF2M是一个非常值得推荐的选择。

XF2M32151AR100参数

参数
外壳颜色 自然色
额定电流 500mA
端接 焊盘
触头镀层
间距 500μm
扁平柔性类型 FPC
针脚数 32pin
板上高度 2.1mm
连接器/触头类型 底部
长*宽*高 20.1mm(长度)*6.2mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XF2M32151AR100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF2M32151AR100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF2M32151AR100 XF2M32151AR100数据手册

XF2M32151AR100封装设计

查看详情并下载
Symbol
Footprint
3D Model
