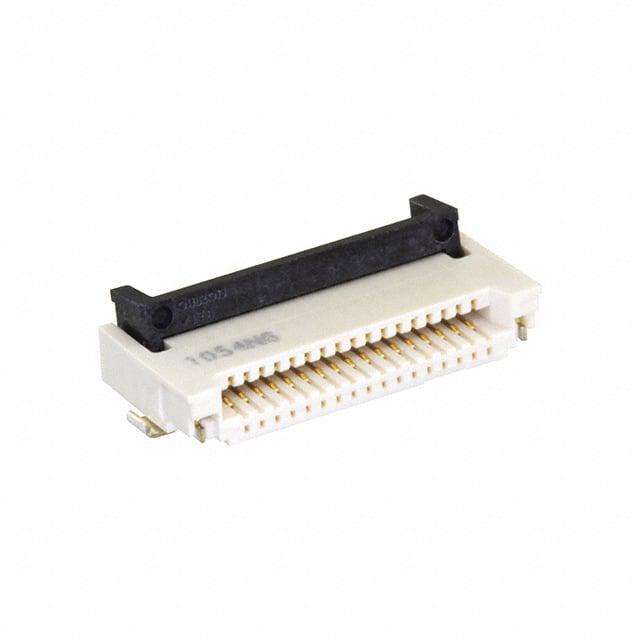

XF3M-1715-1B

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: 焊盘 500μm 17pin 自然色 2mm FFC,FPC 500mA 金 底部 贴片安装
供应商型号: N-XF3M-1715-1B
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 FFC/FPC连接器 XF3M-1715-1B

XF3M-1715-1B概述

    XF3M Rotary Backlock Connector 技术手册

    1. 产品简介


    XF3M 是一种适用于FPC(柔性印刷电路)和FFC(柔性扁平电缆)的旋转式锁紧连接器。它具有独特的结构设计,能够提供改进的插入功能,并通过明显的锁紧感觉来确认正确的连接状态。这种连接器可以满足多种应用需求,特别适合需要高密度连接的场合。

    2. 技术参数


    - 连接器类型: 旋转式锁紧连接器
    - 适用FPC/FFC厚度: 0.3 mm
    - 针数: 可选 4 至 80 针
    - 公称电压: 50 V AC/DC
    - 公称电流: 0.5 A AC/DC
    - 接触电阻: ≤ 50 mΩ (最大值)
    - 绝缘电阻: ≥ 100 MΩ (最小值)
    - 耐压能力: 250 V AC (1 分钟)
    - 插拔寿命:
    - 金镀层: ≥ 20 次
    - 锡镀层: ≥ 10 次
    - 工作温度范围: -30°C 到 85°C (无冰冻或冷凝现象)

    3. 产品特点和优势


    - 双侧/上侧触点: 模型可选择双侧或上侧触点设计,适应不同的应用需求。
    - 镀层选择: 提供金镀层和锡镀层选项,以适应不同的使用寿命要求。
    - 多功能适用性: 支持0.5mm 和 1.0mm 的间距选择,适用于多种应用场合。
    - 环保设计: 按照国际标准设计,符合卤素自由材料和 RoHS 相关规定。

    4. 应用案例和使用建议


    XF3M 连接器常用于手机、平板电脑、医疗设备等对空间有限且需要可靠连接的应用中。根据手册中的示例,当应用于智能穿戴设备时,其独特的锁紧机制能有效减少信号干扰和错误连接的风险。
    使用建议:
    - 在安装过程中确保适当的插拔力度,以避免损坏连接器。
    - 定期检查连接器的磨损情况,及时更换以保证系统正常运行。

    5. 兼容性和支持


    - 兼容性: XF3M 可与其他标准FPC/FFC柔性线路板配合使用,确保系统集成的便利性。
    - 支持: 厂商提供详细的技术支持文档和用户手册,同时还可以通过官方渠道获取技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方法 |

    | 插拔困难 | 确认插头与插座匹配,适当增加润滑剂 |
    | 接触不良 | 清理触点上的氧化物或污染物,重新插拔连接器 |
    | 插拔寿命短 | 使用金镀层的型号,并定期检查连接器状态 |

    7. 总结和推荐


    XF3M 连接器凭借其高可靠性、多样化的设计和环保特性,在市场上具有很强的竞争力。推荐在需要高密度、低误操作率的连接需求中优先考虑使用 XF3M。无论是在智能设备还是医疗仪器中,这款连接器都能为用户提供满意的性能表现。

XF3M-1715-1B参数

参数
连接器/触头类型 底部
端接 焊盘
额定电流 500mA
触头镀层
间距 500μm
板上高度 2mm
外壳颜色 自然色
针脚数 17pin
扁平柔性类型 FFC,FPC
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
