首页  >  产品百科  >  XF3M10151BBYOMZ

XF3M10151BBYOMZ

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: XF3M10151BBYOMZ
供应商: Master
标准整包数: 25
OMRON/欧姆龙  XF3M10151BBYOMZ

XF3M10151BBYOMZ概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介

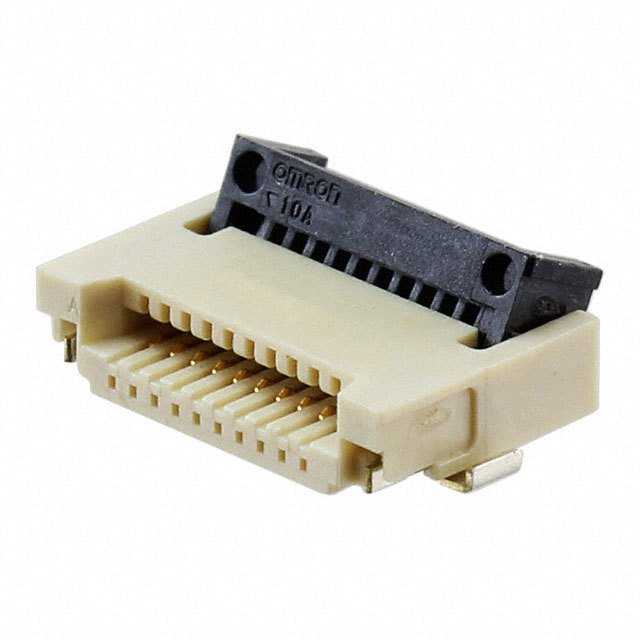

    XF3M Rotary Backlock Connector 是一种用于柔性印刷电路(FPC)/柔性扁平电缆(FFC)连接的高级产品。此款连接器具有双面接触和上侧接触两种型号,可提供0.5毫米和1.0毫米两种间距。这些连接器旨在改善FPC/FFC电缆的插入过程,并通过“Sure Lock”感觉确认正确连接。此外,XF3M 连接器还提供了金或锡镀层选项,以适应不同应用场景的需求。

    技术参数


    以下是XF3M Rotary Backlock Connector 的技术规格和性能参数:
    - 额定电流:0.5 A(AC/DC)
    - 额定电压:50 V(AC/DC)
    - 接触电阻:最大50 mΩ(在20 mV DC、100 mA条件下)
    - 绝缘电阻:最小100 MΩ(在250 V DC条件下)
    - 耐压强度:250 V AC 持续1分钟(泄漏电流最大1 mA)
    - 插拔次数:
    - 金镀层:20次
    - 锡镀层:10次
    - 适用FPC/FFC厚度:0.3 mm
    - 工作温度范围:−30°C 至 85°C(无冰霜或冷凝条件)

    产品特点和优势


    XF3M Rotary Backlock Connector 的主要特点包括:
    1. 双重锁定机制:确保连接稳定可靠,防止意外松动。
    2. 易于操作:通过旋转锁定结构,提供直观且稳固的连接体验。
    3. 多种型号选择:适用于0.5毫米和1.0毫米间距,提供双面接触和上侧接触选项。
    4. 材料耐用性:采用LCP树脂和镍基底材料,具备良好的机械和化学稳定性。
    5. 环保标准:符合卤素自由和RoHS标准,适用于各类安全规范要求的环境。

    应用案例和使用建议


    XF3M Rotary Backlock Connector 在多种电子设备中得到了广泛应用,如手机、笔记本电脑、平板电脑、医疗设备等。例如,在手机制造中,该连接器可用于FPC与主板之间的连接。以下是一些使用建议:
    1. 精确安装:根据制造商提供的安装指南,确保正确插入和锁定FPC/FFC电缆。
    2. 定期检查:在频繁插拔的情况下,建议定期检查连接器的状态,确保其持续提供稳定的连接。
    3. 避免过度弯曲:确保FPC/FFC电缆在插入和取出过程中不会受到过度弯曲,以免损坏连接器或电缆。

    兼容性和支持


    XF3M Rotary Backlock Connector 设计为兼容各种FPC/FFC电缆,并能够与现有系统中的其他组件无缝集成。OMRON 提供了全面的技术支持和客户服务,包括产品的详细手册和技术文档,以确保客户能够顺利部署和使用这些连接器。

    常见问题与解决方案


    1. 连接不稳:可能是由于未正确旋转锁定,尝试重新安装并确保旋转到指定位置。
    2. 接触不良:检查是否有异物堵塞连接器接口,如有,需要清理后重新安装。
    3. 电缆损坏:如果电缆在多次插拔后出现破损,建议更换新的FPC/FFC电缆。

    总结和推荐


    XF3M Rotary Backlock Connector 是一款高性能的连接器,具备出色的可靠性、耐用性和易用性。其多种型号选择使其能够适应不同的应用场景,适合各种工业及消费电子设备。鉴于其优良的性能和广泛的适用性,强烈推荐使用XF3M Rotary Backlock Connector 来提升您的电子设备的连接质量。

XF3M10151BBYOMZ参数

参数
包装方式 卷带包装

XF3M10151BBYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M10151BBYOMZ数据手册
