G9TB-K1ATH-E DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: 通用继电器 自由悬挂 43.5mm*22.5mm*37.5mm
供应商型号: 2887845
供应商: 海外现货
标准整包数: 1

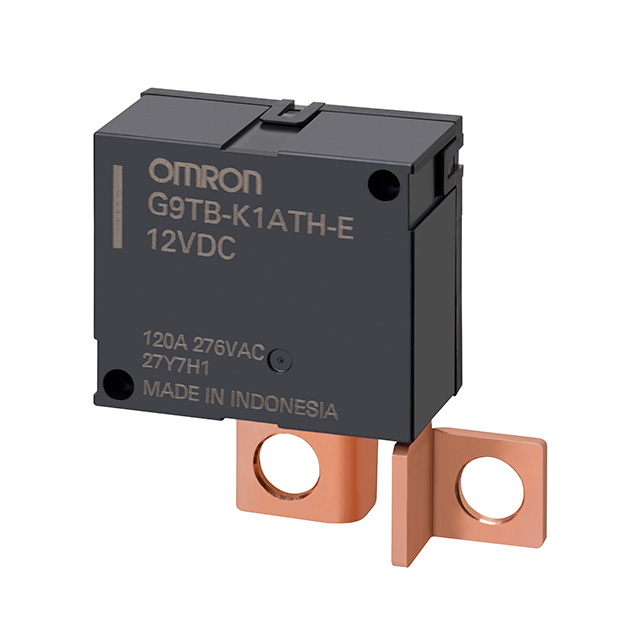

OMRON/欧姆龙 其他继电器 G9TB-K1ATH-E DC12

G9TB-K1ATH-E DC12概述

    G9TB AC Power Latching Relay 技术手册

    1. 产品简介


    G9TB 是一款紧凑型且高功率的AC电源保持继电器,特别适用于高电流切换应用。这款继电器的主要功能是在交流电路中进行大电流(120A)的开断操作,适用于智能仪表、照明控制、光伏逆变器和电动汽车充电器等多种场合。

    2. 技术参数


    - 额定电压:12VDC(可根据型号调整)
    - 最大切换电流:120A
    - 最大切换电压:276VAC
    - 接触形式:SPST-NO(单极单掷常开)
    - 接触材料:Ag合金
    - 工作温度范围:-40°C 到 85°C
    - 接触电阻:最大0.4 mΩ
    - 绝缘电阻:最小1,000 MΩ
    - 介电强度:4,000 VAC,50/60 Hz,持续1分钟
    - 冲击抗力:1,000 m/s² 破坏;100 m/s² 功能正常
    - 振动抗力:10到55Hz,0.75mm单振幅(1.5mm双振幅)

    3. 产品特点和优势


    - 高功率切换能力:120A,适合大电流应用。
    - 紧凑设计:尺寸仅为37mm×43mm×22mm,占用空间小。
    - 低温度上升:有助于提高长期工作的稳定性。
    - 高过电流能力:符合IEC62055-31 UC3标准,确保可靠性。
    - 低功耗:仅需约2.7W的设定功率。

    4. 应用案例和使用建议


    - 应用案例:
    - 智能仪表:用于精确测量和控制电力消耗。
    - 照明控制:用于智能家居系统中的开关控制。
    - 光伏逆变器:作为高电流切换的关键组件。
    - 电动汽车充电器:处理充电过程中的高电流切换。
    - 使用建议:
    - 在安装前请确认继电器已设置为所需状态。
    - 高温、高湿度或有害气体环境下使用可能导致性能下降,需谨慎选择安装位置。
    - 安装螺丝必须达到适当的扭矩值,以避免松动导致异常发热和烧毁。

    5. 兼容性和支持


    - 兼容性:G9TB保持继电器与不同型号的螺钉终端相匹配,便于安装和维护。
    - 技术支持:请联系OMRON销售代表获取更多电气耐久性技术数据和其他支持。

    6. 常见问题与解决方案


    - Q1:如何正确设定继电器的状态?
    - A1:将继电器连接至电源并供电一段时间,使其自动设定到期望的状态。

    - Q2:如何确保继电器在长时间使用后的性能稳定?
    - A2:定期检查安装位置的环境条件,避免高温、高湿和有害气体的影响,并确保安装螺丝紧固到位。

    7. 总结和推荐


    综上所述,G9TB AC Power Latching Relay凭借其强大的电流切换能力、紧凑的设计和广泛的适用性,在多种应用场景中表现出色。尤其是对于需要高可靠性和高功率切换的场合,如智能仪表和电动汽车充电器,该继电器是理想的选择。强烈推荐在这些应用场景中使用G9TB继电器。

G9TB-K1ATH-E DC12参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 43.5mm*22.5mm*37.5mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 托盘

G9TB-K1ATH-E DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G9TB-K1ATH-E DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G9TB-K1ATH-E DC12 G9TB-K1ATH-E DC12数据手册

G9TB-K1ATH-E DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
